ДН (ВДН) №15 (3,1корп.підшипник)
Варіанти комплектації електродвигуном
| Технічні параметри ДН (ВДН) №15 (3,1корп.підшипник) | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| А280S8 | 55.00 кВт | 750 об/хв | — | — | — | 882 243,00 ₴ |
| А280S6 | 75.00 кВт | 1000 об/хв | — | — | — | 882 286,00 ₴ |
| A 355 SMA4 | 250.00 кВт | 1500 об/хв | — | — | — | 1 206 115,00 ₴ |
| Технічні параметри ДН (ВДН) №15 (3,1корп.підшипник) (3,1корп.підшипник) | |
|---|---|
| Електродвигун А280S8 | |
| Потужність | 55.00 кВт |
| Частота | 750 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 882 243,00 ₴ |
| Електродвигун А280S6 | |
| Потужність | 75.00 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 882 286,00 ₴ |
| Електродвигун A 355 SMA4 | |
| Потужність | 250.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 1 206 115,00 ₴ |
Характеристики ДН (ВДН) №15 (3,1корп.підшипник)
Тягодуттьове обладнання серій ДН і ВДН являє собою відцентрові машини з одностороннім забором робочого середовища. Агрегати ВДН виконують функцію нагнітання повітря у топкові камери котельних установок, тоді як димососи ДН забезпечують витяг димових газів. Конструктивною особливістю обладнання цієї серії є наявність спірального корпусу, робочого колеса з аеродинамічно профільованими лопатками зворотного вигину та осьового направляючого апарату, що дозволяє плавно регулювати продуктивність. Робочим середовищем для ДН є неагресивні димові гази, нагріті до 250°С, із вмістом пилових частинок до 2 г/м³. Дуттьові вентилятори ВДН розраховані на нагнітання чистого повітря температурою до 80°С. Виробництво ведеться за нормами ГОСТ 5765-84 і відповідних ТУ У. Обертання робочого колеса передається від електродвигуна за допомогою муфти чи клинопасової трансмісії. Можливе виготовлення у правому та лівому виконаннях.
Огляд дуттьового вентилятора ВДН 15
Основні дані
- вентилятор дуттьовий напірний центробіжний (радіальний);
- матеріал вуглецева сталь;
- можливість повороту улітки з кроком 15°;
- обертання робочого колеса ліве або праве;
- виконання 3 (привід через проміжний вал);
- діаметр робочого колеса 1500 мм;
- кількість лопаток робочого колеса 16 шт.;
- лопатки загнуті назад;
- продуктивність 40000 ... 77000 м³/час;
- робочий тиск 1700 ... 6800 Па;
- температура повітря в межах -30 ...+80°С;
- комплектація електродвигунами потужністю 55 ... 250 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Позначення маркування вентилятора ВДН-15
ВДН - 15
де
В - вентилятор
Д - дуттьовий
Н - напірний
15 - діаметр робочого колеса в дециметрах (1500 мм)
Напрям обертання ВДН No15 та кути повороту корпусу улітки
Кути повороту дуттьового вентилятора правого обертання
Кути повороту дуттьового вентилятора лівого обертання
Позначення на схемі
ПР - праве обертання вентилятора: ВДН-15 (правий)
ЛІВ - ліве обертання вентилятора: ВДН-15 (лівий)
0°...270° - кут повороту корпусу
Як визначити напрямок обертання
Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ЕЛЕКТРОДВИГУНА:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВДН 15
Всі напірні дуттьові вентилятори ВДН 15 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропровода, що до нього підводиться. Кут повороту може бути виставлений від 0° до 270° з кратністю 15°.
Перекручувати равлик покупець може сам, але в такому випадку обладнання знімається із заводської гарантії. Суть в тому, що при маніпуляціях з корпусом може бути порушене балансування робочого колеса, що згодом неминуче призведе до швидкого виходу вентилятора з ладу. Тому, уже на стадії оформлення замовлення всі технічні нюанси обговорюються відразу і вентилятор на заводі виготовляється і збирається саме з тим кутом повороту корпуса, який побажає замовник.
Технічні параметри ВДН №15 виконання №3
| Вентилятор | Електродвигун | Параметри вентилятора в робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота |
|||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВДН-15 | АІР280S8 | 55 | 750 | 40 000 | 1 700 | 2 780 | 4190max×2484×2285 |
| АІР280S6 | 75 | 1 000 | 52 000 | 3 000 | 2 780 | ||
| АІР355S4 | 250 | 1 500 | 77 000 | 6 800 | 3 715 | ||
Конструктивні особливості
Вузли тягодуттьової машини ВДН-15
- Корпус вентилятора ВДН-15 (улітка)
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря згідно ГОСТ 5976. Стандартна кількість кутів повороту відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу.
- Направляючий апарат
Представляє собою заслонку з регульованими по куту повороту лопатками. Має єдиний поворотний механізм, що діє на всі лопатки одночасно.
- Рабоче колесо вентилятора ВДН-15
Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 16 загнутих назад лопаток. Динамічно збалансоване. У базовому варіанті виготовляється із вуглецевої сталі марки Ст3 і може переміщувати повітря, температура якого не перевищує 80°С.

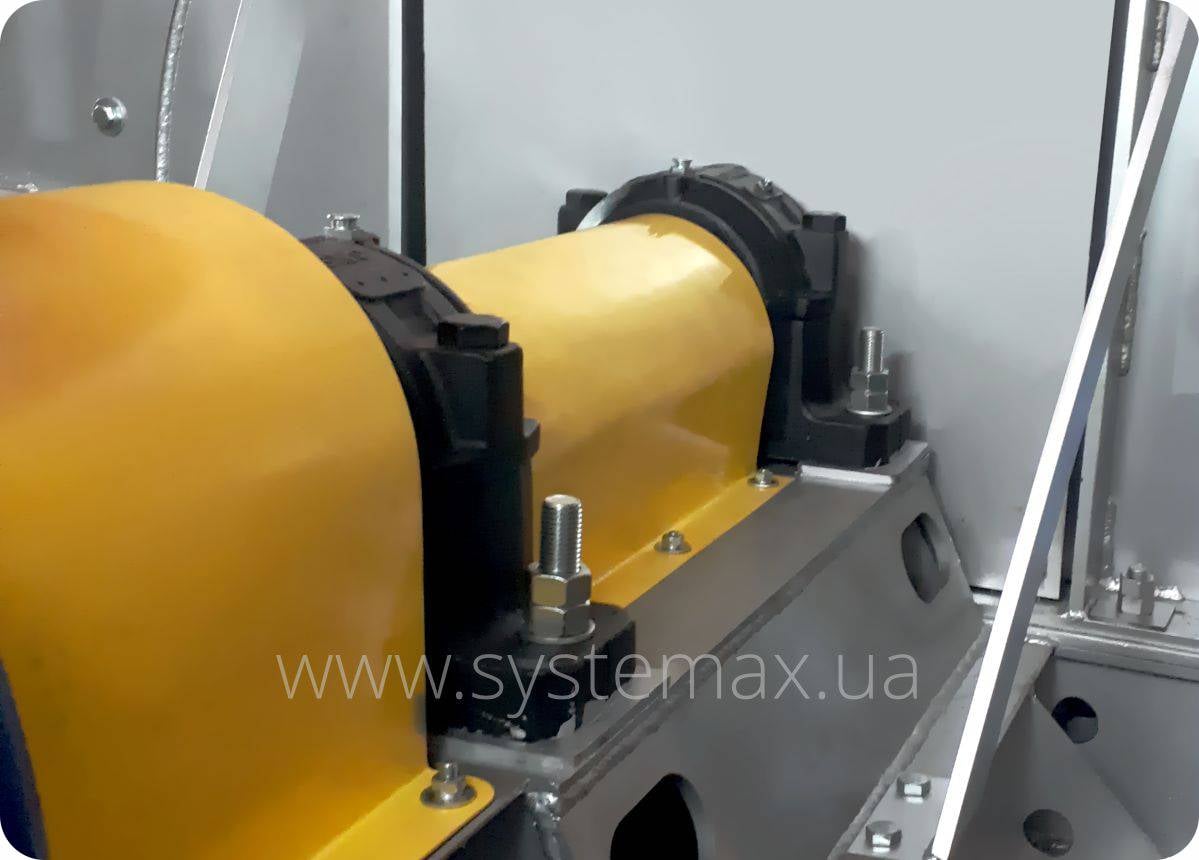

- Підшипникові вузли з проміжним валом
Використовуються надійні французькі підшипникові вузли SNR (замість давно застарілих і непрактичних масляних ванн). Проміжний вал термічно оброблений, довговічний.
- Електродвигун АІР для улітки ВДН-15
Встановлюється на станині. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Рама вентилятора
Рама металева, зварна. Складає суцільну конструкцію із опорних елементів і задньої кришки улітки вентилятора. До рами кріпляться електродвигун, проміжний вал з підшипниковими вузлами і сама улітка.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВДН 15
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпуса і робочого колеса
- Вуглецева сталь
Стандартне виконання. Має обмеження щодо максимальної температури повітря - не більше 80°С.
- Нержавіюча сталь
Під замовлення. Спеціальне виконання.

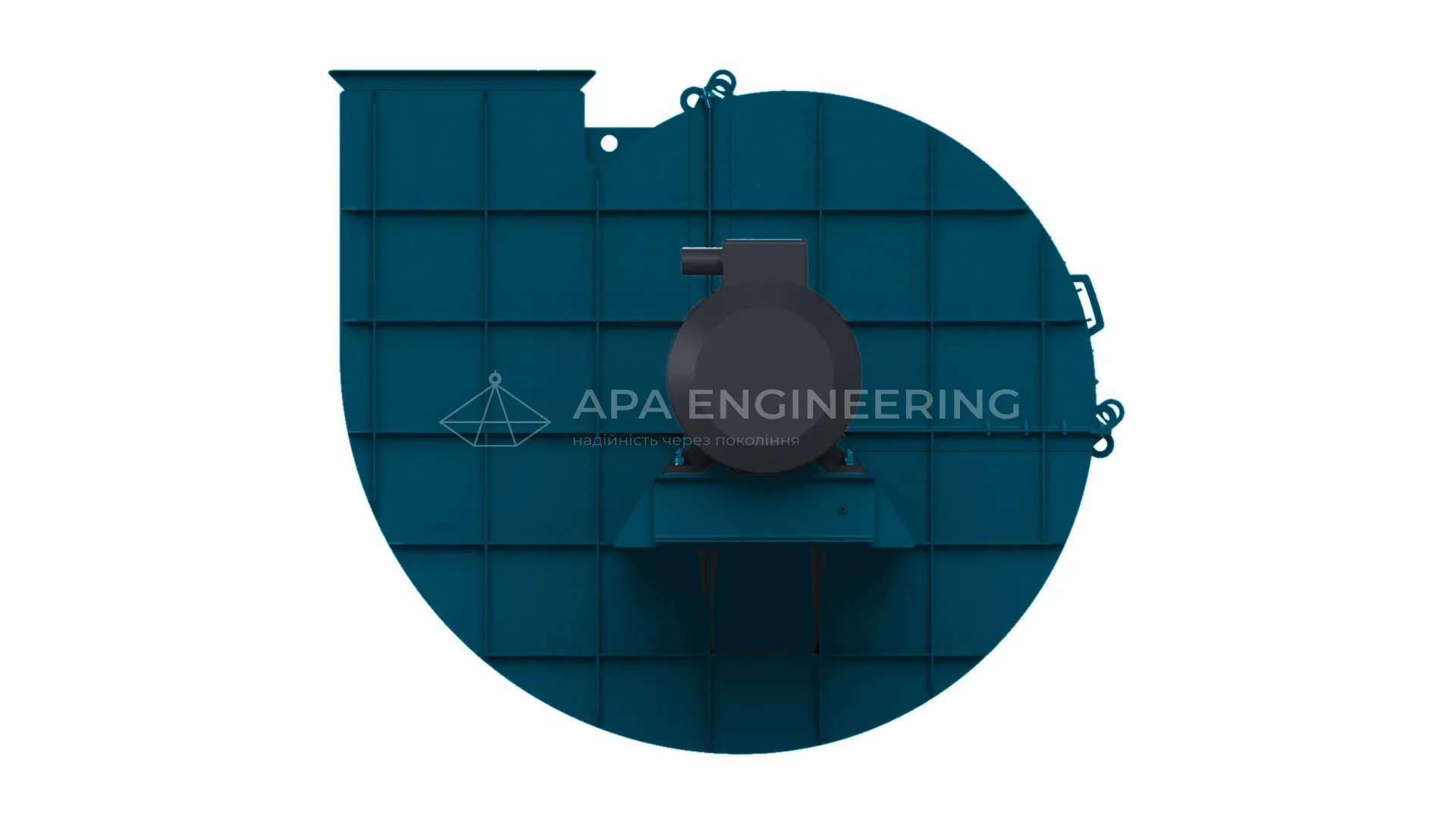

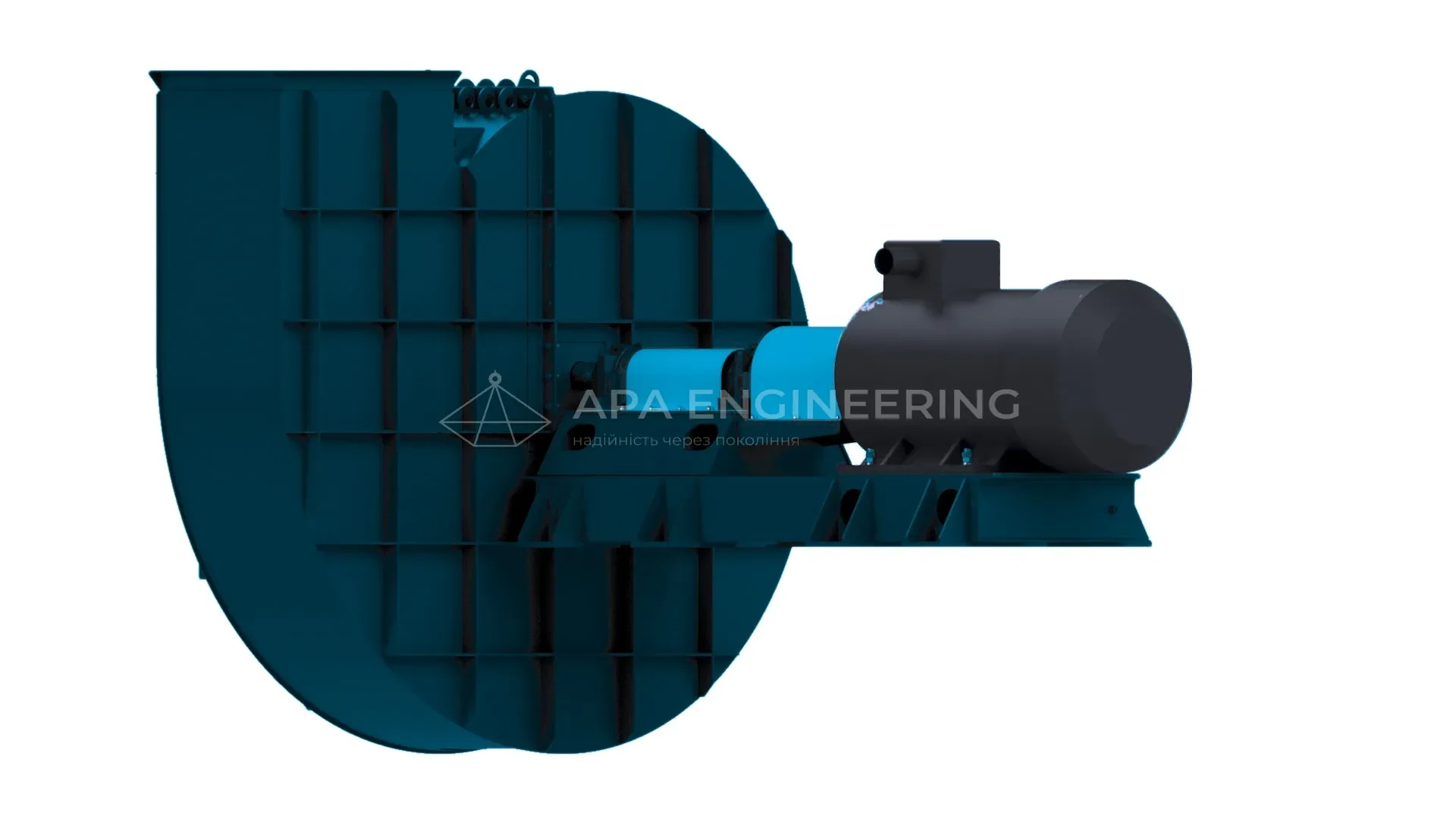

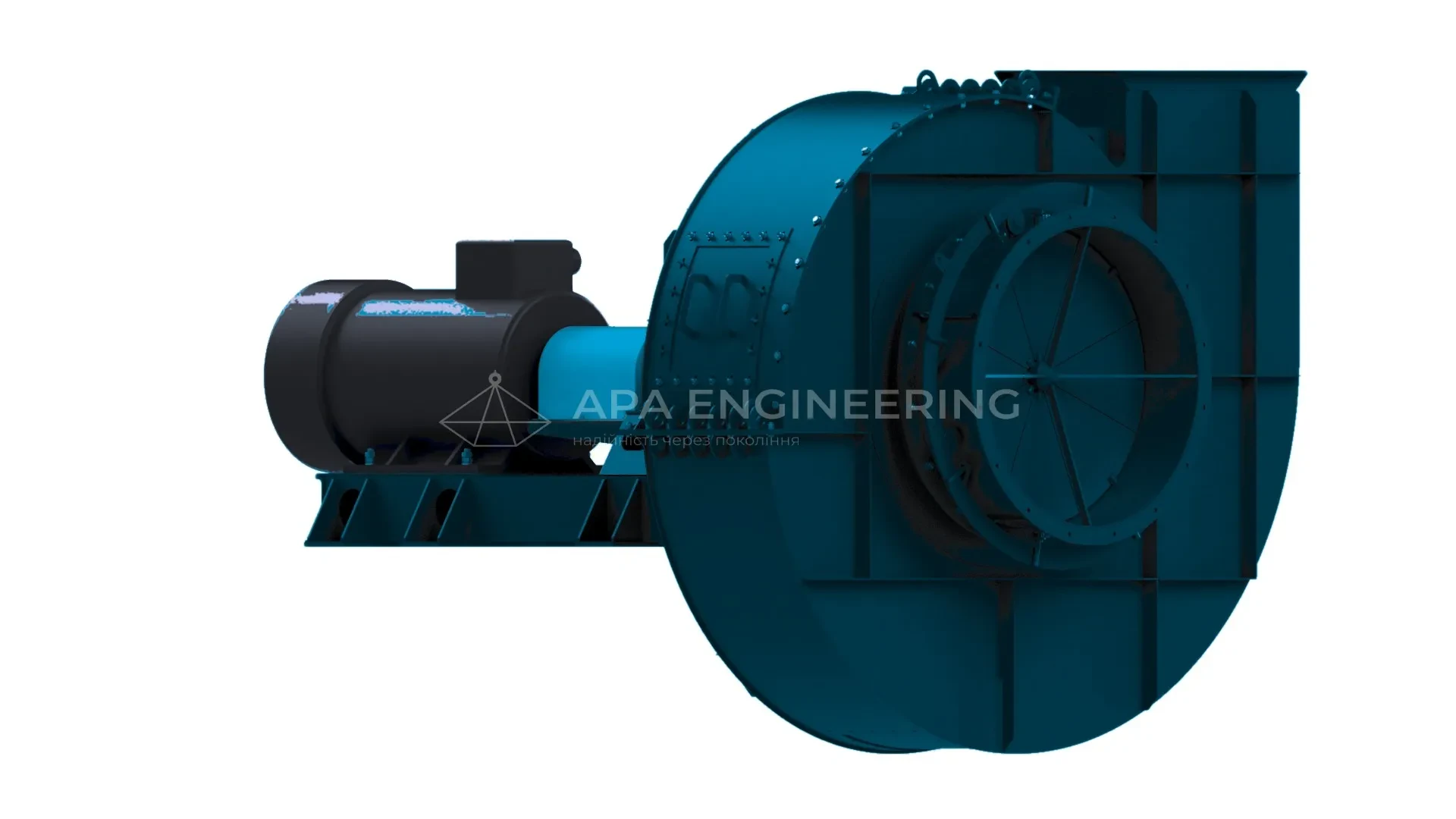

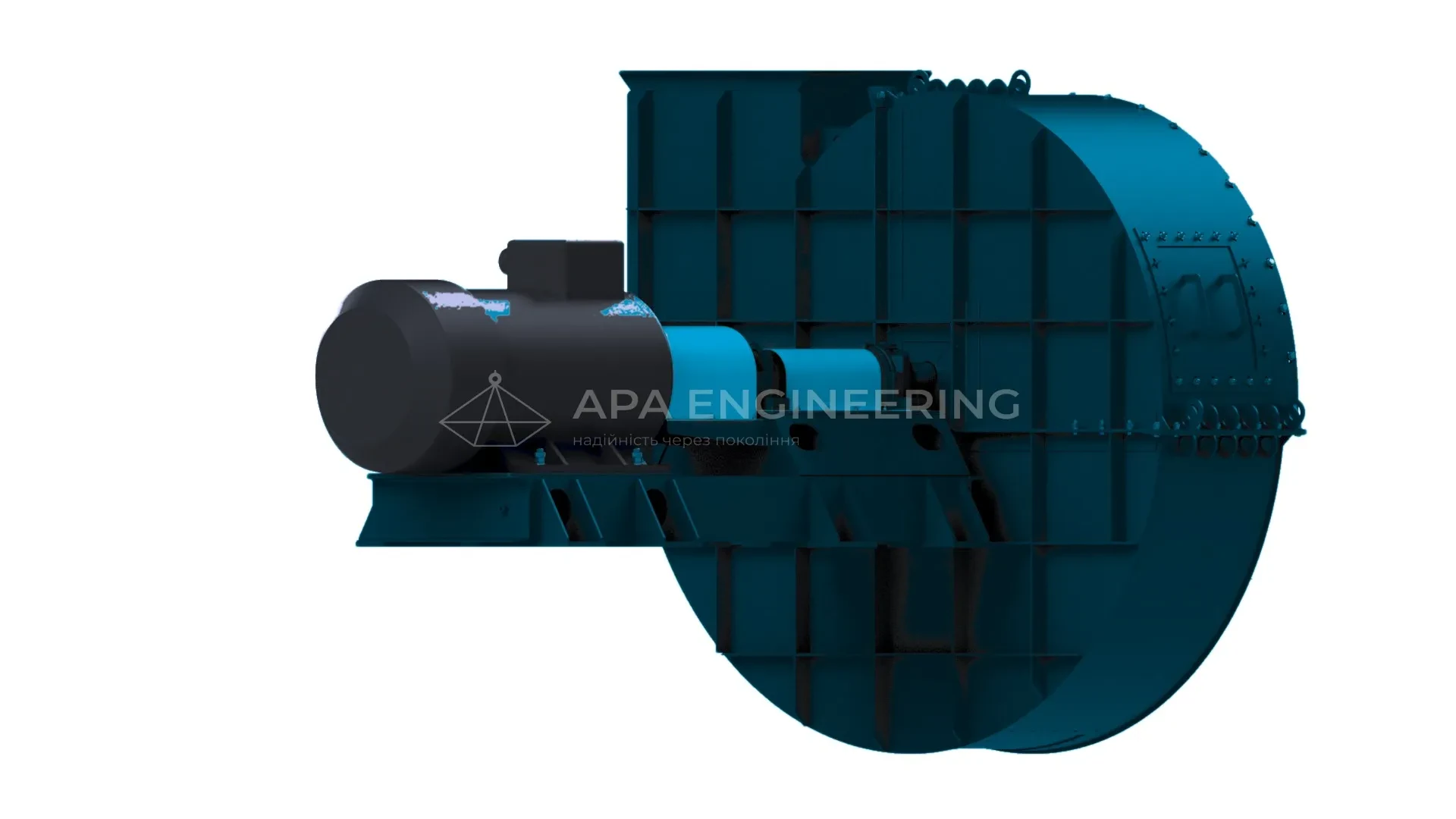

Схема конструктивного виконання ВДН №15

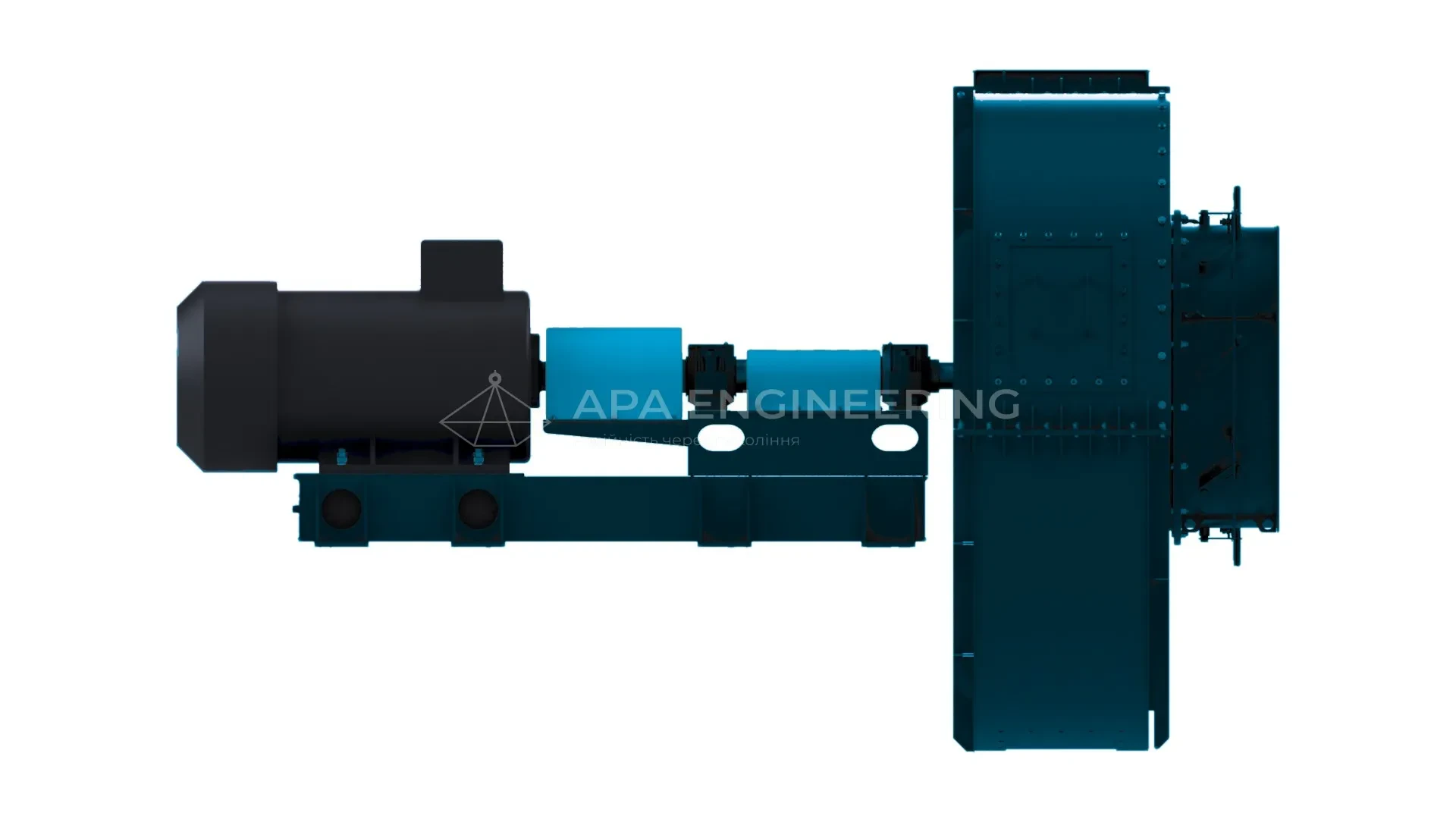

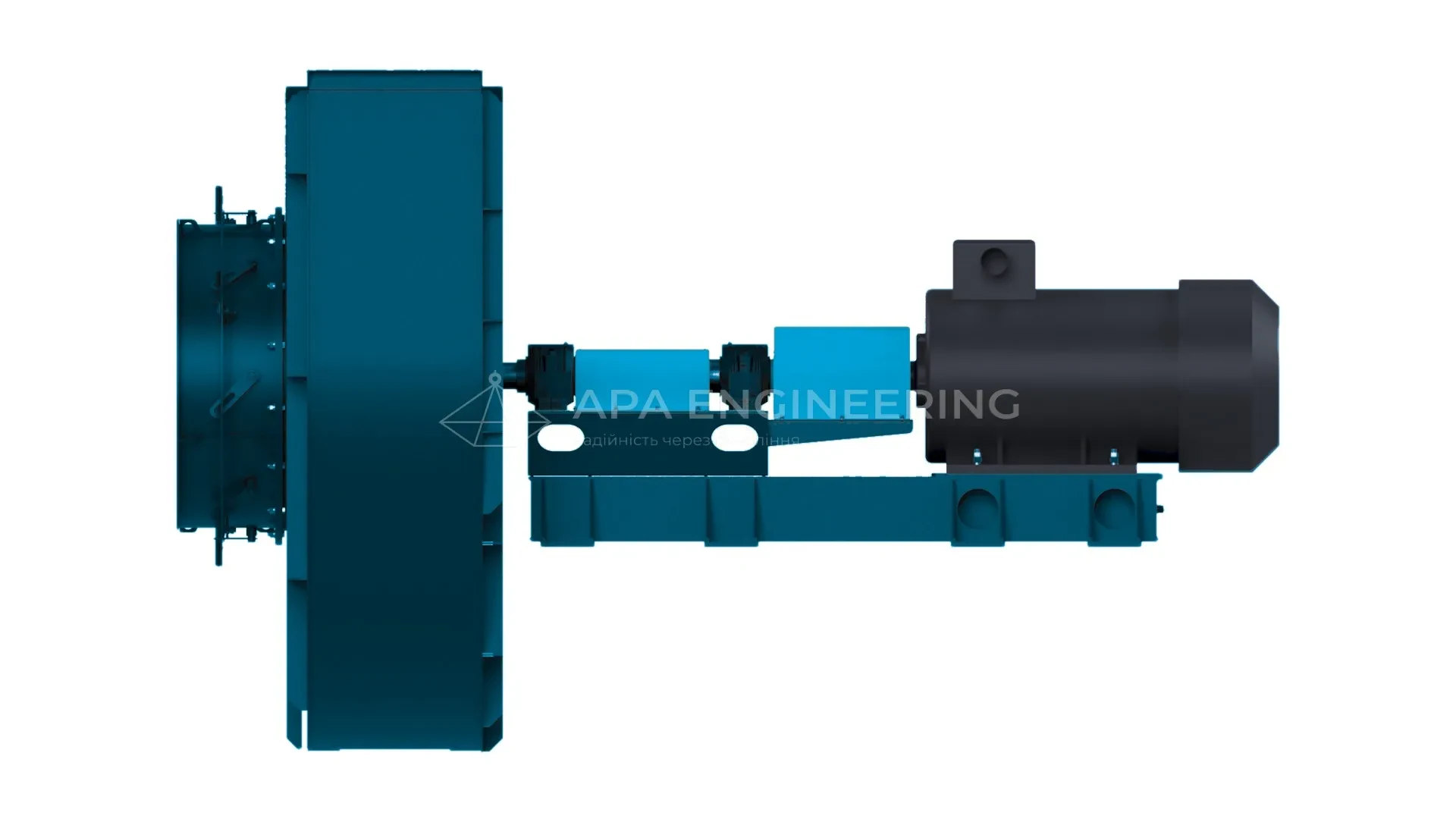

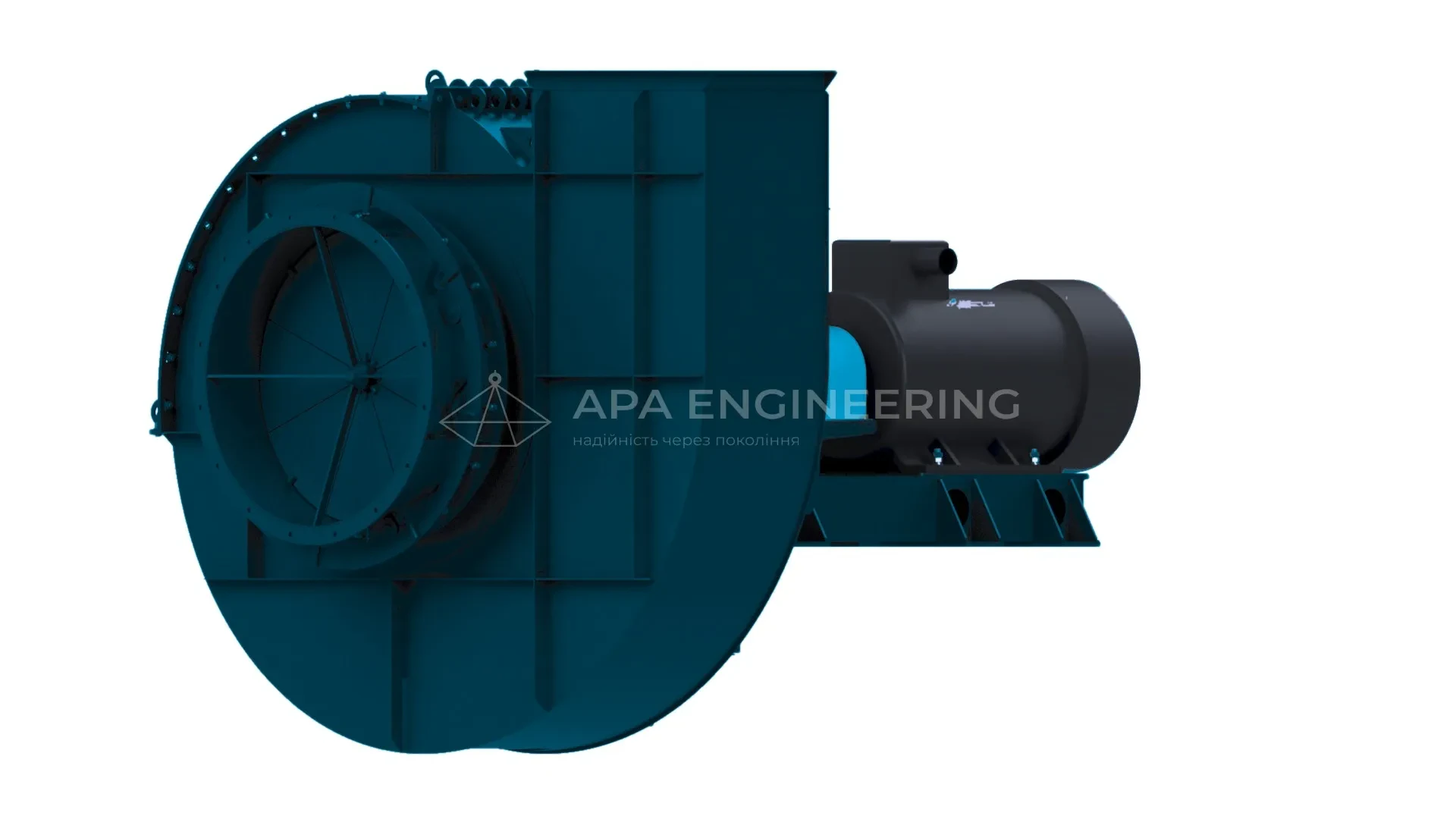

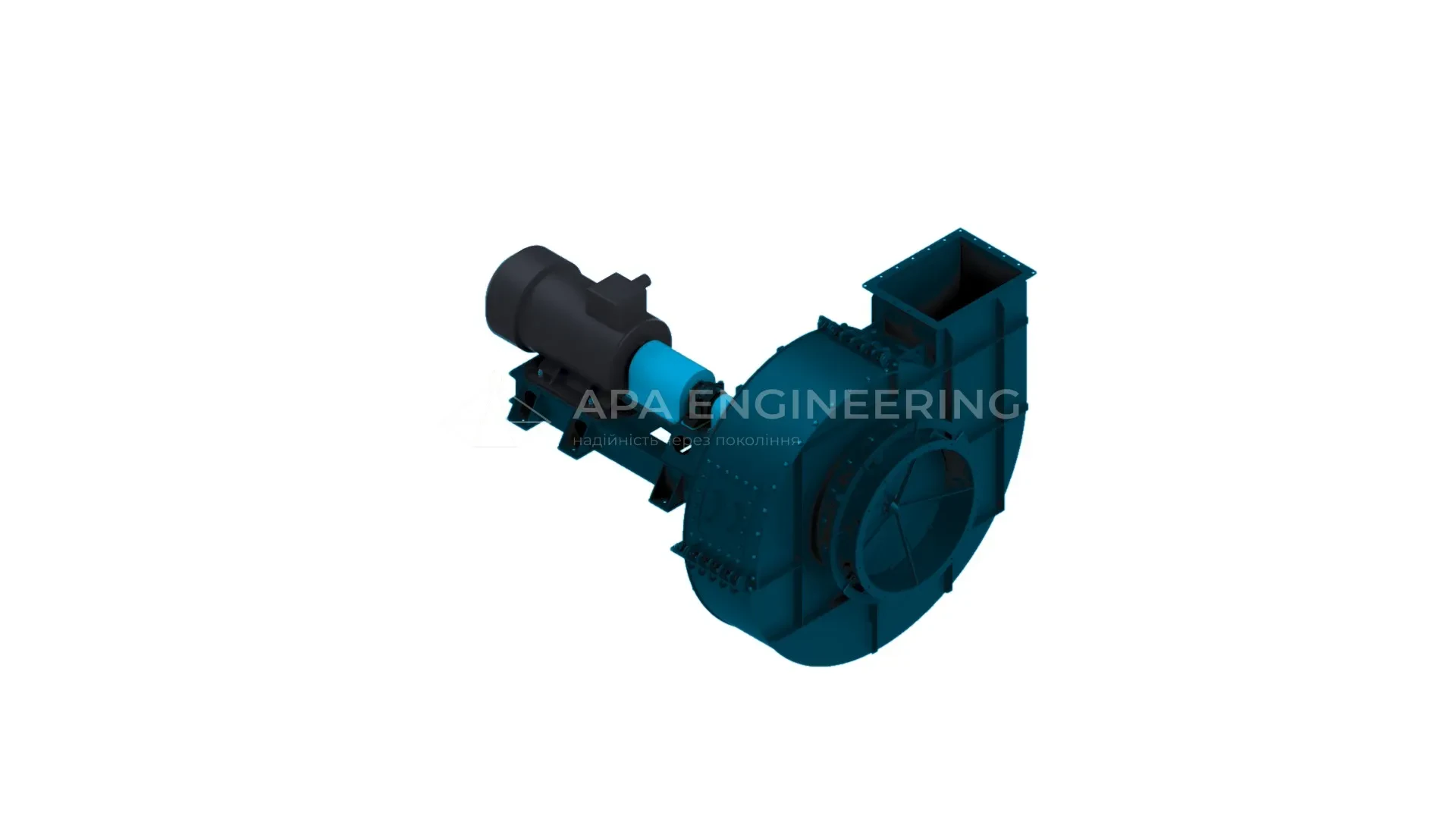

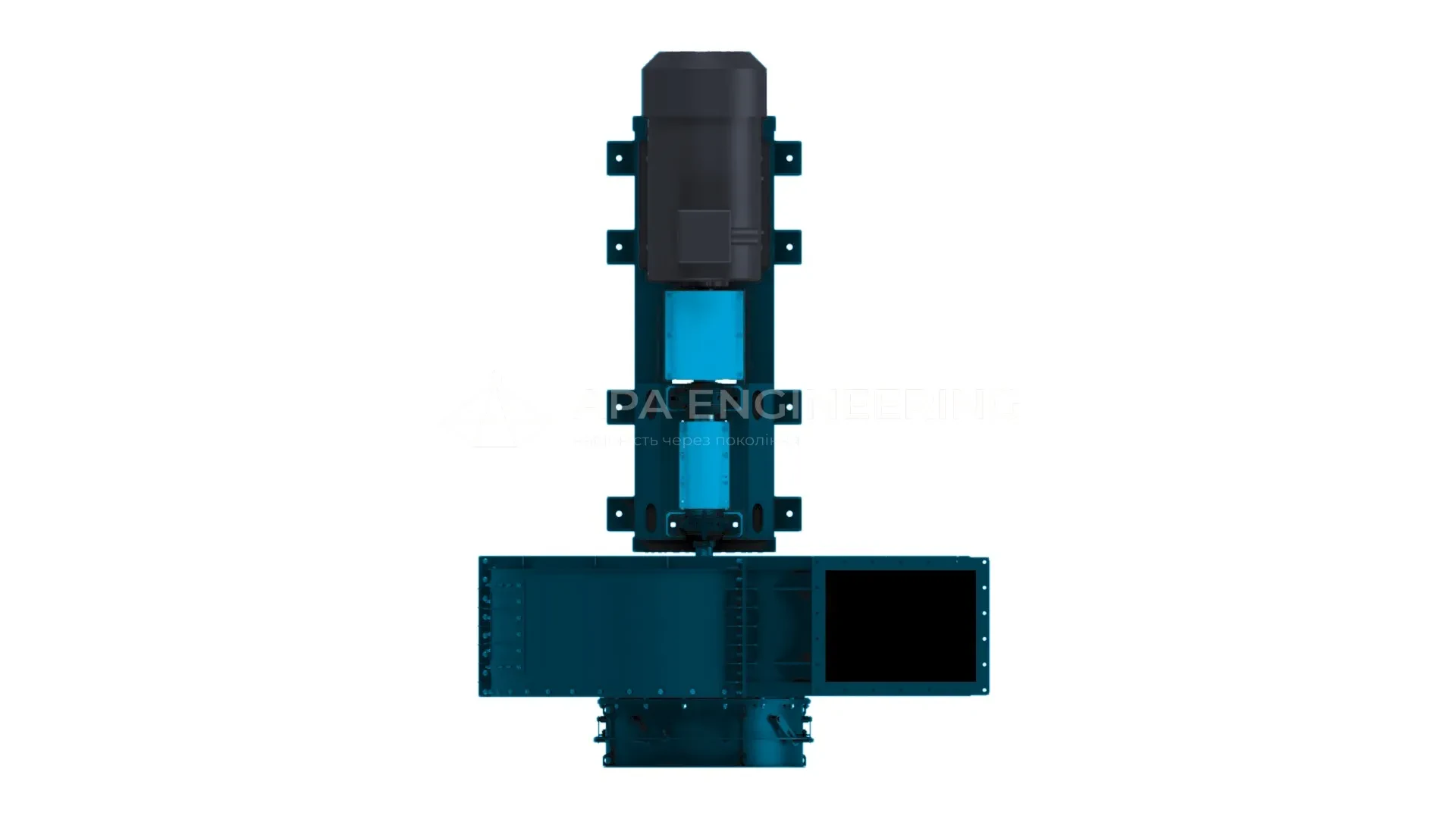

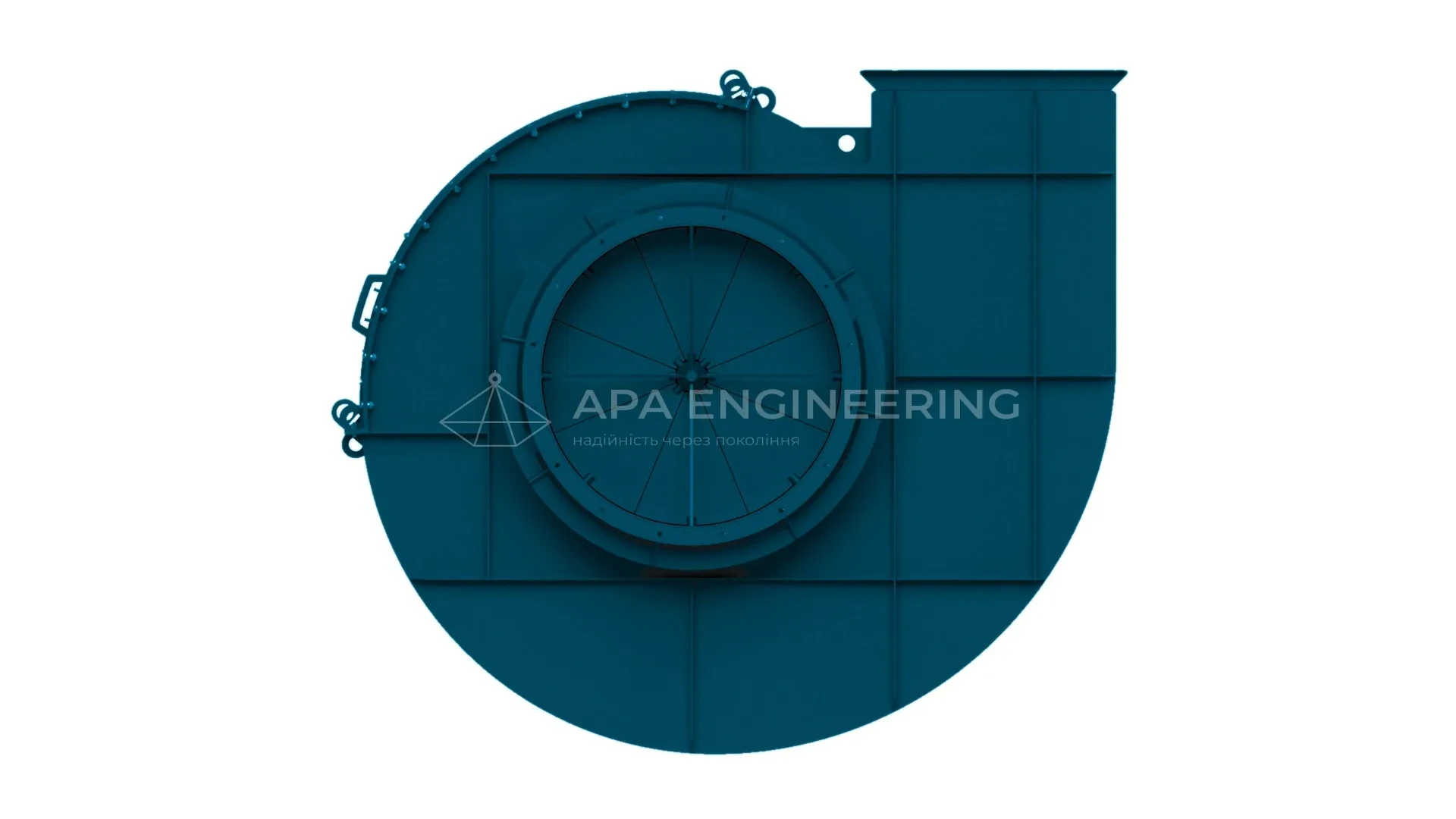

Виконання 3 (Схема 3) - робоче колесо насаджене на проміжний вал, який через з'єднувальну муфту зістиковується з валом електродвигуна. Проміжний вал закріплений на станині на високоякісних підшипникових вузлах SNR. Для схеми виконання №3 особлива увага приділяється співвісності проміжного вала і вала електродвигуна. Тестування і контроль роботи вентилятора проводиться при номінальному навантаженні протягом 1 години.
Перевага схеми виконання №3 від схемы №1 полягає в більш тривалій та надійній роботі електродвигуна і дуттьової машини в цілому. Пояснюється це тим, що не електродвигун, а проміжний вал і його підшипникові вузли беруть на себе всі радіальні (бокові) навантаження, які природнім чином з часом виникають із-за росту дисбалансу робочего колеса (збільшується його значення середньоквадратичної віброшвидкості).
Переваги наших вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- доступна ціна
- гарантія 2 роки
Підшипниковий вузол SNR
Переваги підшипникових вузлів SNR (SNR Roulements, Annecy, France)
- Надійність:
Якість виготовлення підшипників SNR дозволяє встановити гарантійний термін служби 12 років з моменту введення в експлуатацію, з можливістю продовження до 18 років.
- Захищеність:
Клас захисту підшипників SNR - IP68. Герметичність такої конструкції забезпечує захист і надійне змащування навіть в умовах підвищеної вологості та забрудненості.
- Оптимальний температурний режим:
Підшипниковий вузол SNR для промислового димососа допускає експлуатацію в діапазоні граничних температур -50°С...+180°С.
Додаткові опції
У підшипниковий вузол SNR при необхідності можна установити:
- датчик (PMS P-ABL) автоматичного зчитування рівня мастила і температурного нагріву мастила;
- одноточковий лубрикатор (READY BOOSTER), який буде автоматично додавати мастильний матеріал в герметичний підшипник при досягненні критичного рівня, без зовнішнього втручання оператора.
На ринку України можна купити тягодуттьові машини з китайськими підшипниковими вузлами, що називається «подешевше». Але як наслідок, із-за неякісних підшипників з'являється неспіввісність валів і розбалансування робочого колеса. Така «економія» тягне за собою великі експлуатаційні затрати на ремонт і транспортування вентилятора, та головне, простоювання вашого котельного агрегата. У цьому відношенні французькі підшипникові вузли SNR являються еталоном якості та додатковою гарантією безперебійної роботи вашого дуттьового вентилятора.
Робоче колесо дуттьового вентилятора ВДН 15
Особливості

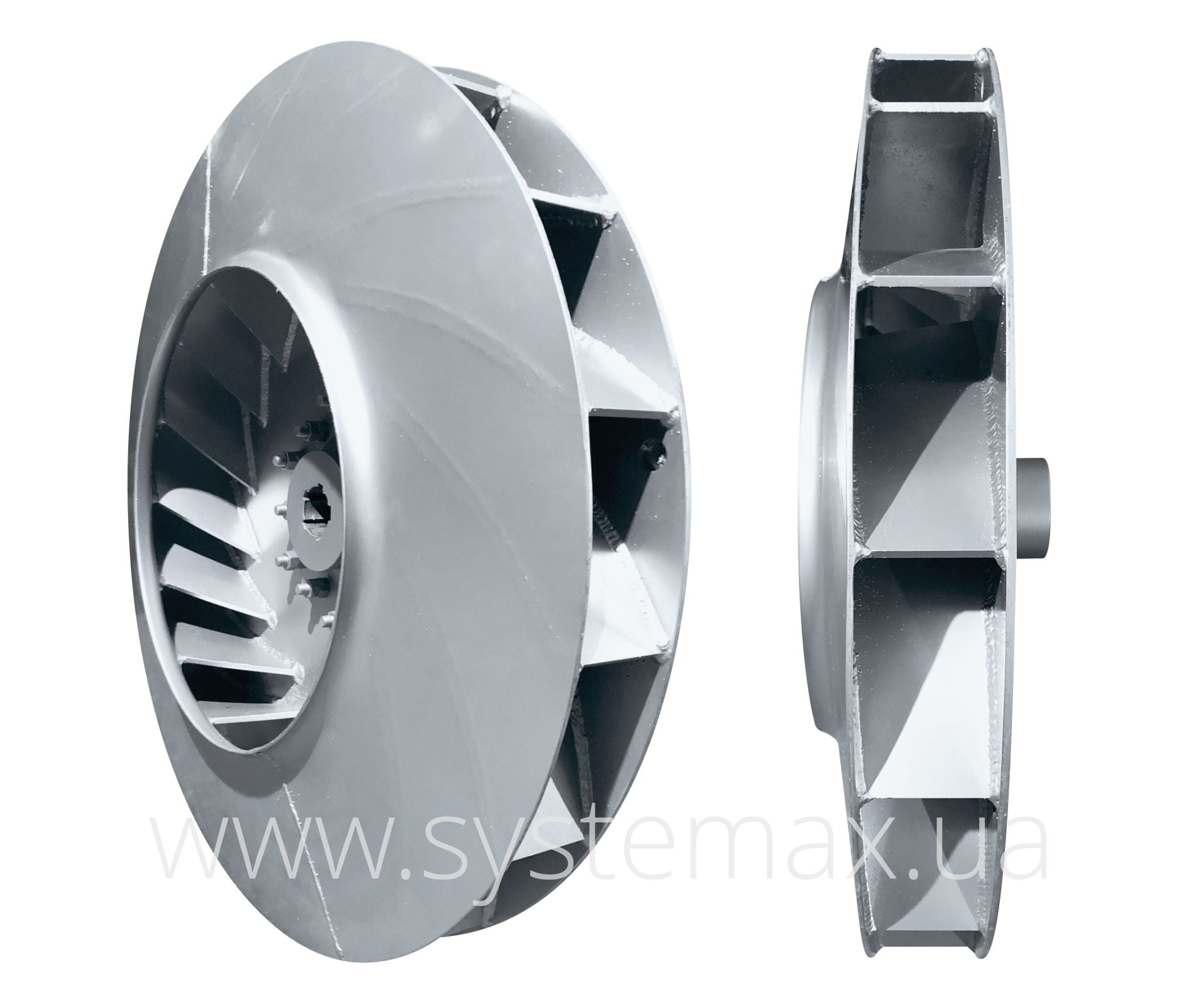

Робоче колесо складається зі ступиці, зовнішнього конічного і внутрішнього прямого дисків та 16 штук загнутих назад лопаток розміщених між дисками. Діаметр робочого колеса 1500 мм (D=1,0×Dн). Довжина лопаток ≈ ⅓ D.
Виготовлене робоче колесо ВДН №15 завжди проходить статичне балансування. Динамічне балансування проводиться вже на повністю зібраному агрегаті.
Виконання робочого колеса
Направляючий апарат дуттьового вентилятора ВДН 15
Особливості

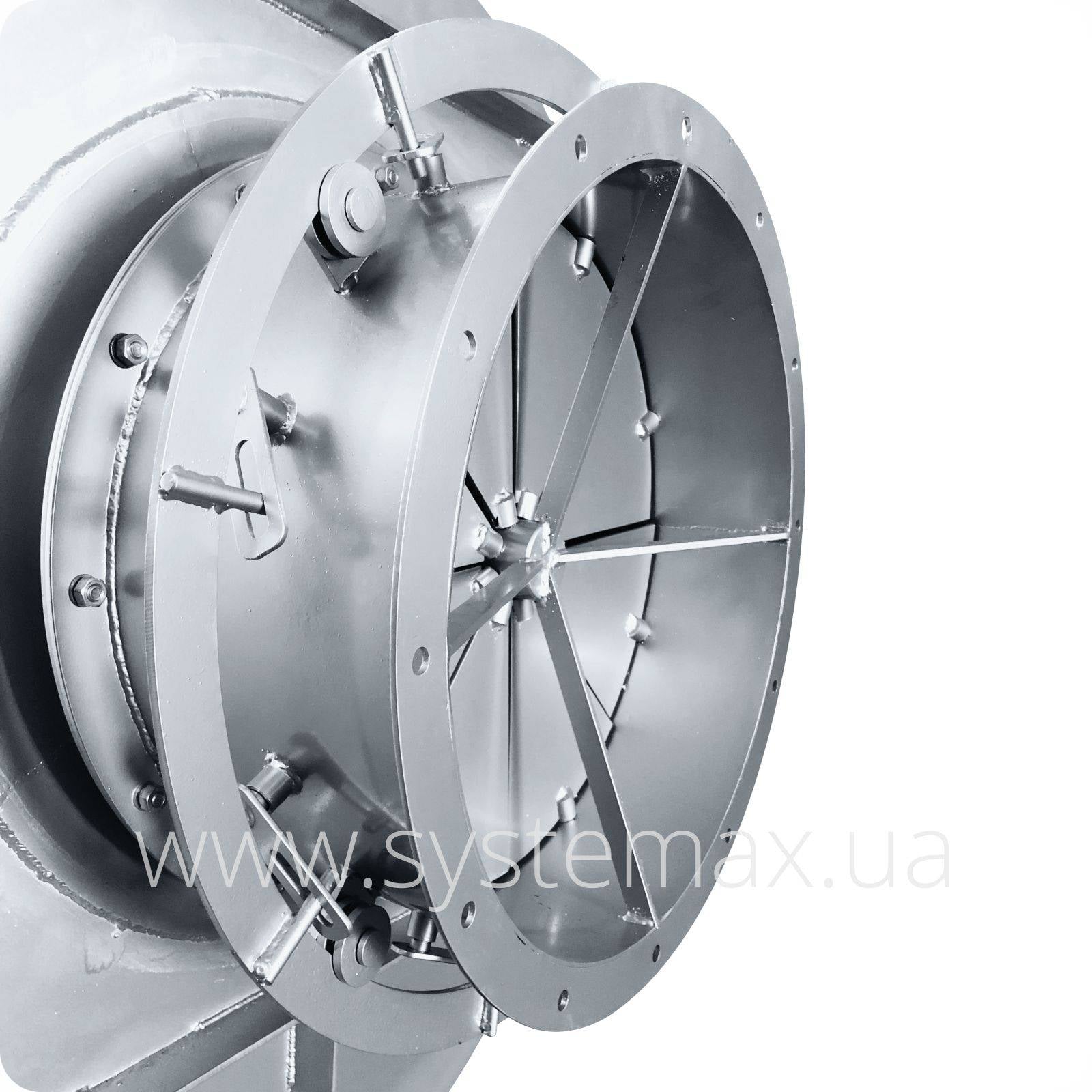

Призначений направляючий апарат для регулювання продуктивності ВДН-15 і, як наслідок, розрідження в топці котла. Встановлюється на вхідному патрубку дуттьового вентилятора. Складається із металевого патрубка з фланцями, поворотних лопаток (8 шт.) і загального поворотного механізму, який дозволяє одночасно на однакове значення змінювати кут повороту всіх лопаток.
Виконання направляючого апарата
Габаритні та приєднувальні розміри ВДН-15
Креслення схеми виконання №3, монтаж на бетонному постаменті
* Розміри для довідок
Аеродинамічна характеристика ВДН 15 напірного дуттьового вентилятора
Умовні позначення
| Q | - | продуктивність по повітрю, 10³ м³/год; |
| Pv | - | повний тиск, Па; |
| η | - | коефіцієнт корисної дії (ККД); |
| N | - | споживана потужність двигуна, кВт; |
| n | - | частота обертання робочого колеса, об/хв; |
Як купити дуттьовий вентилятор ВДН-15 (виконання 3)
Напірні дуттьові вентилятори ВДН-15 схема 3 (з промвалом) виробляються в Україні на заводі ПК APA Engineering. Нове сучасне виробництво дає можливість отримувати ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені технічні параметри і надійну довготривалу роботу виробленого обладнання. Кожен вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ГОСТ (ДСТУ). Гарантія на такий дуттьовий вентилятор складає 2 роки.
Виготовлення і продаж вентиляційного обладнання виробництва ПК APA Engineering здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європы, СНД і Близького сходу. Особливо Казахстан, Туркменістан, Грузія, Молдова купити вентилятор ВДН 15 можуть без ніяких складнощів (допомагаємо з оформленням митних документів і доставкою). Купити ВДН №15 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.
Дуттьові центробіжні вентилятори ВДН 15 схема №3 на заводі APA Engineering виготовляються під замовлення за 15...17 днів. Якщо у Вас виникла необхідність у придбанні даного виду обладнання - телефонуйте за номером +380 (98) 765 43 21, або оформляйте он-лайн замовлення на нашому сайті https://dev.apa-engineering.com, або пишіть на електронну пошту apa.eng.info@gmail.com. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - з радістю допоможемо!
Компанія-виробник ПК APA Engineering пропонує самі вигідні умови по ціні, термінам виготовлення, поставки та умовам оплати на всі тягодуттьові машини, вентилятори і циклони. Для постійних замовників завжди діють накопичувальні знижки.
Ми цінуємо Ваш вибір.
