ДН (ВДН) №5
Варіанти комплектації електродвигуном
| Технічні параметри ДН (ВДН) №5 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| АИР100S4 | 3.00 кВт | 1500 об/хв | — | — | — | 64 836,00 ₴ |
| АИР100L4 | 4.00 кВт | 1500 об/хв | — | — | — | 64 807,00 ₴ |
| — | 5.50 кВт | 3000 об/хв | — | — | — | 65 692,00 ₴ |
| — | 7.50 кВт | 3000 об/хв | — | — | — | 68 780,00 ₴ |
| Технічні параметри ДН (ВДН) №5 (1) | |
|---|---|
| Електродвигун АИР100S4 | |
| Потужність | 3.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 64 836,00 ₴ |
| Електродвигун АИР100L4 | |
| Потужність | 4.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 64 807,00 ₴ |
| Електродвигун — | |
| Потужність | 5.50 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 65 692,00 ₴ |
| Електродвигун — | |
| Потужність | 7.50 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 68 780,00 ₴ |
Характеристики ДН (ВДН) №5
Тягодуттьове обладнання серій ДН і ВДН являє собою відцентрові машини з одностороннім забором робочого середовища. Агрегати ВДН виконують функцію нагнітання повітря у топкові камери котельних установок, тоді як димососи ДН забезпечують витяг димових газів. Конструктивною особливістю обладнання цієї серії є наявність спірального корпусу, робочого колеса з аеродинамічно профільованими лопатками зворотного вигину та осьового направляючого апарату, що дозволяє плавно регулювати продуктивність. Робочим середовищем для ДН є неагресивні димові гази, нагріті до 250°С, із вмістом пилових частинок до 2 г/м³. Дуттьові вентилятори ВДН розраховані на нагнітання чистого повітря температурою до 80°С. Виробництво ведеться за нормами ГОСТ 5765-84 і відповідних ТУ У. Обертання робочого колеса передається від електродвигуна за допомогою муфти чи клинопасової трансмісії. Можливе виготовлення у правому та лівому виконаннях.
Характеристики дуттьового вентилятора ВДН 5
Основні характеристики
- вентилятор дуттьовий напірний центробіжний (радіальний);
- матеріал вуглецева сталь;
- можливість повороту улітки з кроком 15°;
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- діаметр робочого колеса 500 мм;
- кількість лопаток робочого колеса 16 шт.;
- лопатки загнуті назад;
- продуктивність 1350 ... 4400 м³/час;
- робочий тиск 335 ... 3400 Па;
- температура повітря в межах -30 ...+80°С;
- комплектація електродвигунами потужністю 3 ... 7,5 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Позначення маркування вентилятора ВДН-5
ВДН - 5
де
В - вентилятор
Д - дуттьовий
Н - напірний
5 - діаметр робочого колеса в дециметрах (500 мм)
Напрям обертання ВДН №5 та кути повороту корпусу улітки
Кути повороту дуттьового вентилятора правого обертання
Кути повороту дуттьового вентилятора лівого обертання
Позначення на схемі
ПР - праве обертання вентилятора: ВДН-5 (правий)
ЛІВ - ліве обертання вентилятора: ВДН-5 (лівий)
0°...270° - кут повороту корпусу
Як визначити напрямок обертання
Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ЕЛЕКТРОДВИГУНА:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВДН 5
Всі напірні дуттьові вентилятори ВДН 5 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропровода, що до нього підводиться. Кут повороту може бути виставлений від 0° до 270° з кратністю 15°.
Перекручувати равлик покупець може сам, але в такому випадку обладнання знімається із заводської гарантії. Суть в тому, що при маніпуляціях з корпусом може бути порушене балансування робочого колеса, що згодом неминуче призведе до швидкого виходу вентилятора з ладу. Тому, уже на стадії оформлення замовлення всі технічні нюанси обговорюються відразу і вентилятор на заводі виготовляється і збирається саме з тим кутом повороту корпуса, який побажає замовник.
Технічні параметри ВДН No5
| Вентилятор | Електродвигун | Параметри вентилятора в робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота |
|||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВДН-5 Схема 1 |
АІР112МА6 | 3 | 1 000 | 1 350 | 335 | 169 | 941×857×726 |
| АІР112МВ6 | 4 | 1 000 | 1 450 | 350 | 178 | ||
| АІР100L4 | 4 | 1 500 | 2 100 | 780 | 165 | ||
| АІР112М4 | 5,5 | 1 500 | 2 300 | 800 | 173 | ||
| АІР100L2 | 5,5 | 3 000 | 4 250 | 3 260 | 156 | ||
| АІР112М2 | 7,5 | 3 000 | 4 400 | 3 400 | 177 | ||
Конструктивні особливості
Вузли тягодуттьової машини ВДН-5
- Корпус вентилятора ВДН-5 (улітка)
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря згідно ДСТУ 5976. Стандартна кількість кутів повороту відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу.
- Направляючий апарат
Представляє собою заслонку з регульованими по куту повороту лопатками. Має єдиний поворотний механізм, що діє на всі лопатки одночасно.
- Робоче колесо вентилятора ВДН-5
Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 16 загнутих назад лопаток. Динамічно збалансоване. У базовому варіанті виготовляється із вуглецевої сталі марки Ст3 і може переміщувати повітря, температура якого не перевищує 80°С.
- Електродвигун АІР для улітки ВДН-5
Електродвигун встановлюється на станині, або в окремих випадках може кріпитись до корпусу вентилятора. Для комплектації ВДН №5 підходять двигуни потужністю 3 та 4 кВт з частотою обертання 1000 об/хв, 4 та 5,5 кВт з частотою 1500 об/хв, 5,5 та 7,5 кВт з частотою 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Рама вентилятора
Рама металева, зварна. Складає суцільну конструкцію із опорних елементів і задньої кришки улітки вентилятора. До рами кріпляться електродвигун і сама улітка.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВДН 5
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпуса і робочого колеса
- Вуглецева сталь
Стандартне виконання. Має обмеження щодо максимальної температури повітря - не більше 80°С.
- Нержавіюча сталь
Під замовлення. Спеціальне виконання.
Схема конструктивного виконання ВДН №5
Виконання 1 (Схема 1) - робоче колесо дуттьового вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги наших вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- доступна ціна
- гарантія 2 роки

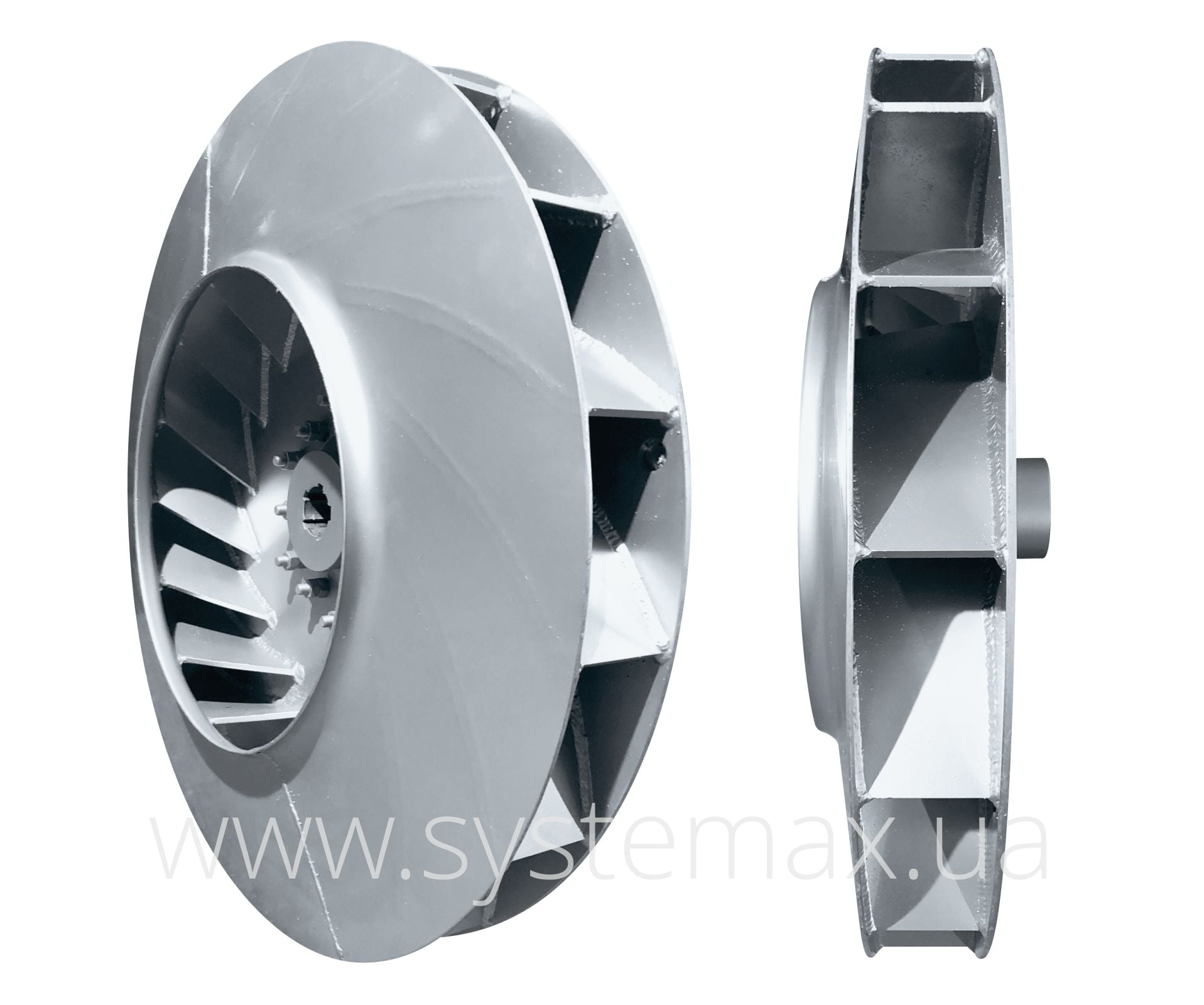

Робоче колесо дуттьового вентилятора ВДН 5
Особливості
Робоче колесо складається зі ступиці, зовнішнього конічного і внутрішнього прямого дисків та 16 штук загнутих назад лопаток розміщених між дисками. Діаметр робочого колеса 500 мм (D=1,0×Dн). Довжина лопаток ≈ ⅓ D.
Виготовлене робоче колесо ВДН №5 завжди проходить статичне балансування. Динамічне балансування проводиться вже на повністю зібраному агрегаті.
Виконання робочого колеса

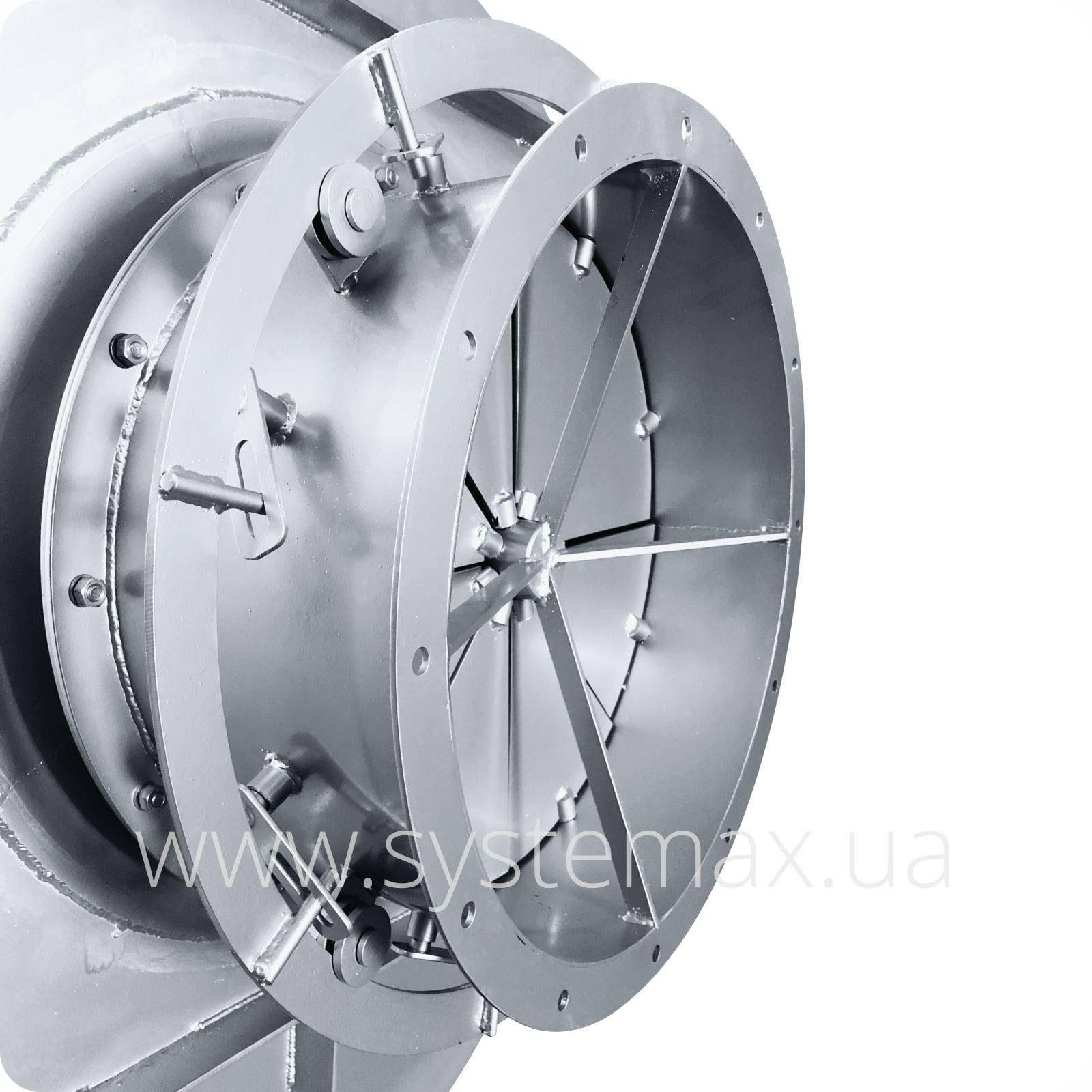

Направляючий апарат дуттьового вентилятора ВДН 5
Особливості
Призначений направляючий апарат для регулювання продуктивності ВДН-5 і, як наслідок, розрідження в топці котла. Встановлюється на вхідному патрубку дуттьового вентилятора. Складається із металевого патрубка з фланцями, поворотних лопаток (8 шт.) і загального поворотного механізму, який дозволяє одночасно на однакове значення змінювати кут повороту всіх лопаток.
Виконання направляючого апарата
Габаритні та приєднувальні розміри ВДН-5
Креслення схеми виконання №1
Графік (діаграма) аеродинаміки ВДН 5 вентилятора дуттьового напірного
Умовні позначення
| Q | - | продуктивність по повітрю, 10³ м³/год; |
| Pv | - | повний тиск, Па; |
| η | - | коефіцієнт корисної дії (ККД); |
| N | - | споживана потужність двигуна, кВт; |
| n | - | частота обертання робочого колеса, об/хв; |
| U | - | окружна швидкість робочого колеса, м/с. |
Як купити дуттьовий вентилятор ВДН-5 (виконання 1)
Напірні дуттьові вентилятори ВДН-5 схема 1 виробляються в Україні на заводі ПК APA Engineering. Нове сучасне виробництво дає можливість отримувати ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені технічні параметри і надійну довготривалу роботу виробленого обладнання. Кожен вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ДСТУ. Гарантія на такий дуттьовий вентилятор складає 2 роки.
Виготовлення і продаж вентиляційного обладнання виробництва ПК APA Engineering здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького сходу. Особливо Казахстан, Туркменістан, Грузія, Молдова купити вентилятор ВДН 5 можуть без ніяких складнощів (допомагаємо з оформленням митних документів і доставкою). Купити ВДН №5 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.
Дуттьові центробіжні вентилятори ВДН 5 на заводі APA Engineering виготовляються під замовлення за 8...10 днів. Якщо у Вас виникла необхідність у придбанні даного виду обладнання - телефонуйте за номером +380 (98) 765 43 21, або оформляйте он-лайн замовлення на нашому сайті https://dev.apa-engineering.com, або пишіть на електронну пошту apa.eng.info@gmail.com. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - з радістю допоможемо!
Компанія-виробник ПК APA Engineering пропонує самі вигідні умови по ціні, термінам виготовлення, поставки та умовам оплати на всі тягодуттьові машини, вентилятори і циклони. Для постійних замовників завжди діють накопичувальні знижки.
