СЦН-40
Переглянути модифікації| Найменування | Продуктивність м³/год | Ціна | |
|---|---|---|---|
| СЦН-40-300 | 330 - 480 | 8 474,00 ₴ | |
| СЦН-40-400 | 590 - 860 | 10 272,00 ₴ | |
| СЦН-40-500 | 920 - 1340 | 11 813,00 ₴ | |
| СЦН-40-600 | 1320 - 1930 | 11 039,00 ₴ | |
| СЦН-40-700 | 1800 - 2630 | 13 363,00 ₴ | |
| СЦН-40-800 | 2350 - 3435 | 16 462,00 ₴ | |
| СЦН-40-900 | 2975 - 4350 | 20 916,00 ₴ | |
| СЦН-40-1000 | 3670 - 5370 | 26 920,00 ₴ | |
| СЦН-40-1100 | 4475 - 6500 | 34 473,00 ₴ | |
| СЦН-40-1200 | 5290 - 7730 | 40 671,00 ₴ | |
| СЦН-40-300х4 | 1630 - 1930 | 38 734,00 ₴ | |
| СЦН-40-400х4 | 2890 - 3430 | 69 721,00 ₴ | |
| СЦН-40-500х4 | 4520 - 5370 | 110 392,00 ₴ | |
| СЦН-40-600х4 | 6500 - 7730 | 193 670,00 ₴ | |
| СЦН-40-700х4 | 8950 - 10630 | 267 265,00 ₴ | |
| СЦН-40-800х4 | 11570 - 13740 | 364 100,00 ₴ | |
| СЦН-40-900х4 | 14650 - 17400 | 455 125,00 ₴ | |
| СЦН-40-1000х4 | 18100 - 21480 | 577 137,00 ₴ | |
| СЦН-40-1100х4 | 21900 - 26000 | 945 110,00 ₴ | |
| СЦН-40-1200х4 | 25880 - 30730 | 1 117 476,00 ₴ |
| Модифікації | |
|---|---|
| СЦН-40-300 | |
| Артикул | — |
| Продуктивність | 330 - 480 |
| Ціна |
8 474,00 ₴
|
| СЦН-40-400 | |
| Артикул | — |
| Продуктивність | 590 - 860 |
| Ціна |
10 272,00 ₴
|
| СЦН-40-500 | |
| Артикул | — |
| Продуктивність | 920 - 1340 |
| Ціна |
11 813,00 ₴
|
| СЦН-40-600 | |
| Артикул | — |
| Продуктивність | 1320 - 1930 |
| Ціна |
11 039,00 ₴
|
| СЦН-40-700 | |
| Артикул | — |
| Продуктивність | 1800 - 2630 |
| Ціна |
13 363,00 ₴
|
| СЦН-40-800 | |
| Артикул | — |
| Продуктивність | 2350 - 3435 |
| Ціна |
16 462,00 ₴
|
| СЦН-40-900 | |
| Артикул | — |
| Продуктивність | 2975 - 4350 |
| Ціна |
20 916,00 ₴
|
| СЦН-40-1000 | |
| Артикул | — |
| Продуктивність | 3670 - 5370 |
| Ціна |
26 920,00 ₴
|
| СЦН-40-1100 | |
| Артикул | — |
| Продуктивність | 4475 - 6500 |
| Ціна |
34 473,00 ₴
|
| СЦН-40-1200 | |
| Артикул | — |
| Продуктивність | 5290 - 7730 |
| Ціна |
40 671,00 ₴
|
| СЦН-40-300х4 | |
| Артикул | — |
| Продуктивність | 1630 - 1930 |
| Ціна |
38 734,00 ₴
|
| СЦН-40-400х4 | |
| Артикул | — |
| Продуктивність | 2890 - 3430 |
| Ціна |
69 721,00 ₴
|
| СЦН-40-500х4 | |
| Артикул | — |
| Продуктивність | 4520 - 5370 |
| Ціна |
110 392,00 ₴
|
| СЦН-40-600х4 | |
| Артикул | — |
| Продуктивність | 6500 - 7730 |
| Ціна |
193 670,00 ₴
|
| СЦН-40-700х4 | |
| Артикул | — |
| Продуктивність | 8950 - 10630 |
| Ціна |
267 265,00 ₴
|
| СЦН-40-800х4 | |
| Артикул | — |
| Продуктивність | 11570 - 13740 |
| Ціна |
364 100,00 ₴
|
| СЦН-40-900х4 | |
| Артикул | — |
| Продуктивність | 14650 - 17400 |
| Ціна |
455 125,00 ₴
|
| СЦН-40-1000х4 | |
| Артикул | — |
| Продуктивність | 18100 - 21480 |
| Ціна |
577 137,00 ₴
|
| СЦН-40-1100х4 | |
| Артикул | — |
| Продуктивність | 21900 - 26000 |
| Ціна |
945 110,00 ₴
|
| СЦН-40-1200х4 | |
| Артикул | — |
| Продуктивність | 25880 - 30730 |
| Ціна |
1 117 476,00 ₴
|
Огляд циклонів для пневмотранспорту СЦН-40
Загальні дані
- Призначення - уловлювання дрібного та середньодисперсного пилу
- Матеріал стандартного виконання - вуглецева сталь (алюміній, різнорідні метали, нержавіюча сталь);
- Ефективністьсть - 90 ... 98%
- Продуктивність - 330 ... 30 730 м³/час
- Внутрішній діаметр - 300 ... 1 200 мм
- Кут нахилу вхідного патрубка - 15°
- Рабочий тиск - не более 1000 ... 2000 Па
- Коефіцієнт гідравлічного опору - 1100
- Швидкість потоку в вхідному патрубку - 16 ... 24 м/с
- Швидкість в перерізі корпусу - 1,3 ... 1,9 м/с
- Рабоча температура - от -40 до +40°С
- Праве або ліве обертання;
- Кількість циклонів в групі - 1, 4
Застосування циклонів
Головне призначення циклонів СЦН-40 - уловлювати пил та шліфувальні, цукрові, будівельні та металеві частинки в аспіраційних установках. Переважно застосовують дане обладнання на цехах з важкого машинобудування, на ливарних виробництвах, пилорамах, підприємства з деревообробки.
Розшифрування маркування
СЦН - 40 - 300 × 4
где
С
Ц
Н
40
300
4
-
-
-
-
-
-
спіральний;
циклон;
конструкція НИИОгаза;
кут нахилу вхідного патрубка;
внутрішній діаметр циклона;
кількість циклонів в групі;
Технічні характеристики СЦН 40 та їх основні параметри
| Циклон | Продуктивність | Діаметр | Висота | Вага |
|---|---|---|---|---|
| м³/год | мм | мм | кг |
| СЦН-40 ОДИНОЧНІ ЦИКЛОНИ | ||||
| СЦН-40-300 | 330 ... 480 | 300 | 1 210 | 33 |
| СЦН-40-400 | 590 ... 860 | 400 | 1 580 | 40 |
| СЦН-40-500 | 920 ... 1 340 | 500 | 1 940 | 46 |
| СЦН-40-600 | 1 320 ... 1 930 | 600 | 2 293 | 57 |
| СЦН-40-700 | 1 800 ... 2 630 | 700 | 2 642 | 69 |
| СЦН-40-800 | 2 350 ... 3 435 | 800 | 3 014 | 85 |
| СЦН-40-900 | 2 975 ... 4 335 | 900 | 3 377 | 108 |
| СЦН-40-1000 | 3 670 ... 5 370 | 1 000 | 3 762 | 139 |
| СЦН-40-1100 | 4 475 ... 6 500 | 1 100 | 4 098 | 178 |
| СЦН-40-1200 | 5 290 ... 7 730 | 1 200 | 4 468 | 139 |
| СЦН-40х4 ГРУППОВІ ЦИКЛОНИ | ||||
| СЦН-40-300х4 | 1630 ... 1930 | 300 | 1 210 | 200 |
| СЦН-40-400х4 | 2 890 ... 3 430 | 400 | 1 580 | 360 |
| СЦН-40-500х4 | 4 520 ... 5 370 | 500 | 1 940 | 570 |
| СЦН-40-600х4 | 6 500 ... 7 730 | 600 | 2 293 | 1 000 |
| СЦН-40-700х4 | 8 950 ... 10 630 | 700 | 2 642 | 1 380 |
| СЦН-40-800х4 | 11 570 ... 13 740 | 800 | 3 014 | 1 880 |
| СЦН-40-900х4 | 14 650 ... 17 400 | 900 | 3 377 | 2 350 |
| СЦН-40-1000х4 | 18 100 ... 21 480 | 1000 | 3 762 | 2 980 |
| СЦН-40-1100х4 | 21 900 ... 26 000 | 1100 | 4 098 | 4 880 |
| СЦН-40-1200х4 | 25 880 ... 30 730 | 1200 | 4 468 | 5 770 |

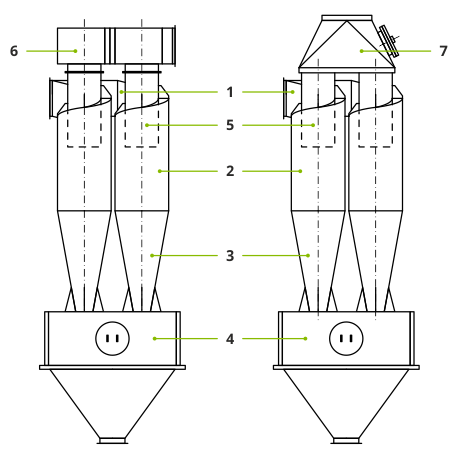

Конструктивні складові циклона СЦН 40
Схема конструктивного виконання циклона СЦН 40
Перелік основних частин
1. Вхідний патрубок
Патрубок має зварене з'єднання з корпусом циклону та фланцеве з'єднання з трубопроводом подачі вхідного повітря або газу. Розташовується з правого або з лівого боку циліндричної частини циклона.
Призначений вхідний патрубок для подачі та розкручування потоку запиленої газоповітряної суміші в корпус циклону.
2. Циліндрична частина корпуса
Призначення - виконує роль поверхні ударного контакту пилових частинок і відділення їх від газоповітряної суміші.
3. Конічна частина корпусу
Матеріал - листова вуглецева сталь, за попередньою домовленістю можливе виготовлення з нержавіючої стали або іншого матеріалу. Всі з'єднання - зварні. Знизу приварений фланець, а його з'єднання з конусом посилено лапами.
Виконує функцію підтримки необхідного тиску в циклоні і напрямок обсипається пилу в бункер.
4. Пірамідальний бункер
Призначений для збору пилу з циклону. Кріплення циклону до бункера - зварне або на болтах.
5. Вихлопна труба
Матеріал - листова вуглецева сталь, за попередньою домовленістю можливе виготовлення з нержавіючої стали або іншого матеріалу. Всі з'єднання - зварні.
6. Улітка
Використовується в разі необхідності подальшого транспортування очищеного повітря по повітропроводу. Перевага використання улітки - перенаправлення піднімається по вихлопній трубі закрученого повітря в канал воздуховода з мінімальним аеродинамічним опором (втрати швидкості мінімальні).
7. Збірник
Використовується для збору очищеного групою циклонів повітря та напрямки його в одну вихлопну трубу (при цьому, найчастіше, подальше транспортування повітря не потрібно).
Циклон СЦН-40 купити в Києві, доставка в Україні - ціна / якість
Що таке циклон СЦН-40 марки ЦН та як правильно підібрати модель обладнання? Дане питання часто виникає у клієнта. Групові циклони являють собою батарейний механізм, застосування якого характеризується очищенням повітря. Конструкція досить не складна, до складу входять певні запчастини.
При виборі важливо розбиратися яке маркування моделі та в чому його розшифрування: Ц – один циклон, Н - конструкція нииогаз. Циклона СЦН-40 характеристики усі наведені на сайті компанії – продуктивність циклона, його вага та тиск, гідравлічний опір та ефективність очищення, аеродинамічний опір та ступінь очищення. Креслення циклона з деталізацією зображене на сайті компанії, де показані розміри циклона та його габарит. Креслення завантажити та подивитись можна на сайті компанії.
Завод APA Engineering на замовлення може виготовити циклон одиночний за Вашими індивідуальними параметрами та змінити технічні характеристики. Попередньо проводиться розрахунок циклона та озвучується його вартість.
Група циклонів проходить детальну перевірку на дотримання умов за ГОСТ. Кожен циклон СЦН-40 отримує сертифікат відповідності. Виробник не публікує підробленні відгуки та виставляє тільки справжні та професійні фото. Це пристрій, якість якого в компанії підтверджена роками.
Інструкція з експлуатації циклона СЦН-40 містить опис про те, яка установка циклона та в чому його налаштування до роботи. Інструкція та паспорт завжди додаються до кожного замовленого обладнання. Також у них міститься характеристика щодо підключення до мережі та принцип роботи циклона.
Як купити циклон СЦН-40 Київ / Україна? Замовити обладнання на сайті компанії або ж зателефонувати нашим менеджерам. Спеціалісти готові завжди проконсультувати. Потрібна заміна? Вам швидко підберуть аналог до моделі.
