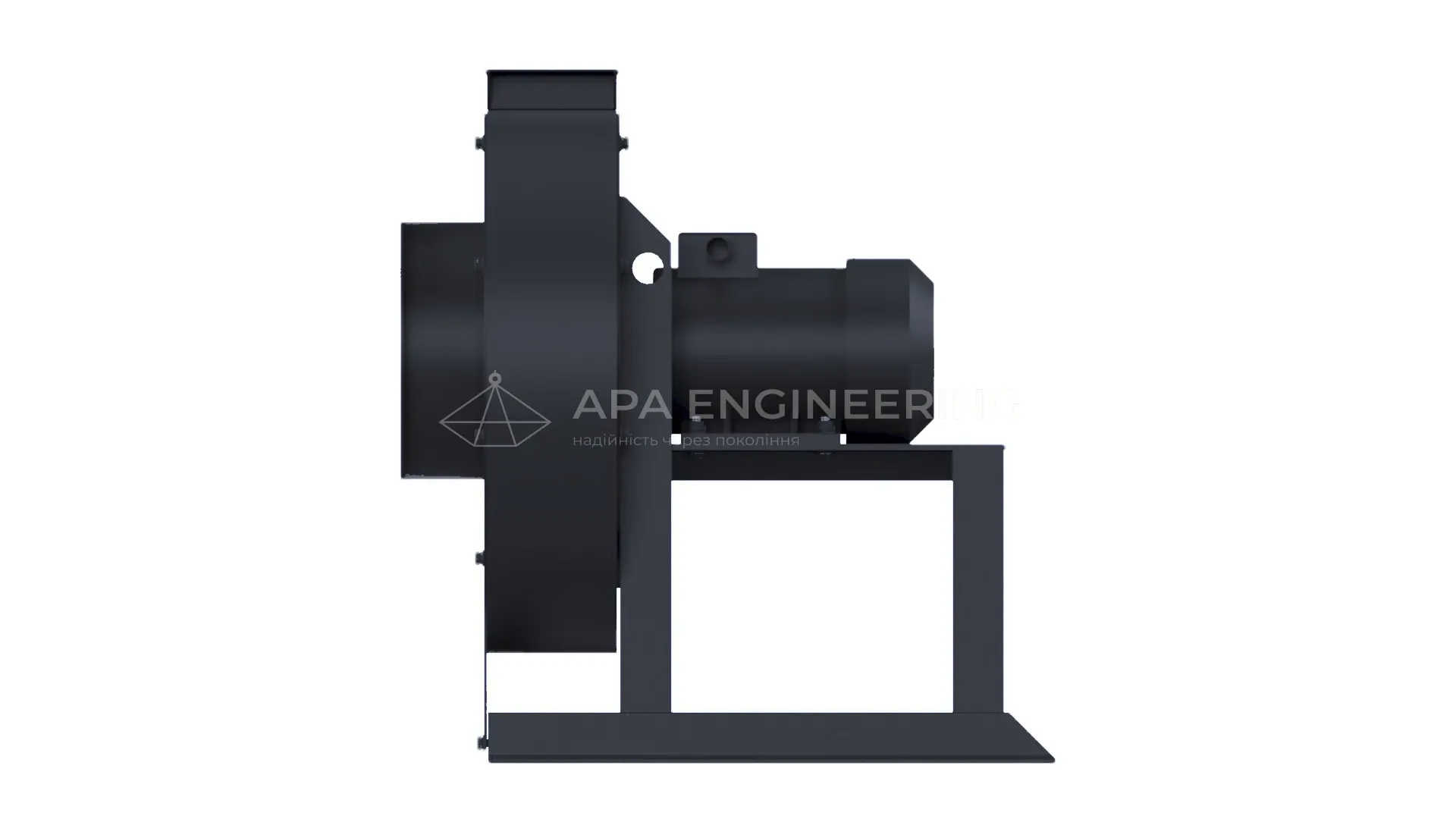

Відцентрові (радіальні) вентилятори ВЦ 10-28
Переглянути модифікаціїХарактеристики
- Категорія: центробіжний (радіальний) вентилятор високого тиску. Безрозмірний коефіцієнт тиску — 2,37. Показник швидкохідності — 28
- Доступні типорозміри: №2,5; №3,15; №4; №5; №6,3; №8
- Гранична температура робочого середовища: +80°С
- Обертання: праве або ліве
- Можливі кути монтажу кожуха: 0°, 90°, 180°, 270°
Опис
| ВЦ 10-28 №2,5 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| — | 0.12 кВт | 1500 об/хв | — | — | — |
9 306,00 ₴
|
| — | 0.55 кВт | 3000 об/хв | — | — | — |
10 981,00 ₴
|
| — | 0.75 кВт | 3000 об/хв | — | — | — |
12 245,00 ₴
|
| — | 1.10 кВт | 3000 об/хв | — | — | — |
12 808,00 ₴
|
| — | 1.50 кВт | 3000 об/хв | — | — | — |
12 960,00 ₴
|
| ВЦ 10-28 №2,5 | |
|---|---|
| Електродвигун — | |
| Потужність | 0.12 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
9 306,00 ₴
|
| Електродвигун — | |
| Потужність | 0.55 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
10 981,00 ₴
|
| Електродвигун — | |
| Потужність | 0.75 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
12 245,00 ₴
|
| Електродвигун — | |
| Потужність | 1.10 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
12 808,00 ₴
|
| Електродвигун — | |
| Потужність | 1.50 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
12 960,00 ₴
|
| ВЦ 10-28 №3,15 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| — | 0.25 кВт | 1500 об/хв | — | — | — |
12 566,00 ₴
|
| — | 0.37 кВт | 1500 об/хв | — | — | — |
12 718,00 ₴
|
| — | 0.55 кВт | 1500 об/хв | — | — | — |
13 966,00 ₴
|
| — | 1.50 кВт | 3000 об/хв | — | — | — |
14 697,00 ₴
|
| — | 2.20 кВт | 3000 об/хв | — | — | — |
15 611,00 ₴
|
| АИР90L2 | 3.00 кВт | 3000 об/хв | — | — | — |
16 296,00 ₴
|
| АИР100S2 | 4.00 кВт | 3000 об/хв | — | — | — |
19 797,00 ₴
|
| ВЦ 10-28 №3,15 | |
|---|---|
| Електродвигун — | |
| Потужність | 0.25 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
12 566,00 ₴
|
| Електродвигун — | |
| Потужність | 0.37 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
12 718,00 ₴
|
| Електродвигун — | |
| Потужність | 0.55 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
13 966,00 ₴
|
| Електродвигун — | |
| Потужність | 1.50 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
14 697,00 ₴
|
| Електродвигун — | |
| Потужність | 2.20 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
15 611,00 ₴
|
| Електродвигун АИР90L2 | |
| Потужність | 3.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
16 296,00 ₴
|
| Електродвигун АИР100S2 | |
| Потужність | 4.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
19 797,00 ₴
|
| ВЦ 10-28 №4 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| — | 2.20 кВт | 1500 об/хв | — | — | — |
26 208,00 ₴
|
| АД132М2 | 11.00 кВт | 3000 об/хв | — | — | — |
38 982,00 ₴
|
| ВЦ 10-28 №4 | |
|---|---|
| Електродвигун — | |
| Потужність | 2.20 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
26 208,00 ₴
|
| Електродвигун АД132М2 | |
| Потужність | 11.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
38 982,00 ₴
|
| ВЦ 10-28 №5 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| — | 5.50 кВт | 1500 об/хв | — | — | — |
47 288,00 ₴
|
| АД180М2 | 30.00 кВт | 3000 об/хв | — | — | — |
87 650,00 ₴
|
| АД200М2 | 37.00 кВт | 3000 об/хв | — | — | — |
101 748,00 ₴
|
| ВЦ 10-28 №5 | |
|---|---|
| Електродвигун — | |
| Потужність | 5.50 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
47 288,00 ₴
|
| Електродвигун АД180М2 | |
| Потужність | 30.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
87 650,00 ₴
|
| Електродвигун АД200М2 | |
| Потужність | 37.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
101 748,00 ₴
|
Огляд центробіжних вентиляторів ВЦ 10-28 (ВР 200-28)
Загальні дані
- вентилятори центробіжні середнього тиску;
- матеріал - вуглецева сталь
(алюміній, нержавіюча сталь, різнорідні метали - під замовлення); - покриття вентилятора - порошкове фарбування;
- кількість лопаток робочего колеса - 48 шт.;
- лопатки загнуті вперед;
- праве або ліве обертання;
- є можливість повороту корпуса від 0 до 360° (крок 45°);
- схема виконання №1 (робоче колесо на валу двигуна);
- електродвигун загальнопромисловий (вибухозахищений - під замовлення);
- напруга мережі 380 В;
- гарантія 2 роки.
Застосування ВЦ 10-28
Центробіжні вентилятори ВЦ 10-28 являються промисловими вентиляторами середнього тиску. Використовуються в приточних та витяжних системах вентиляції, в системах кондиціонування повітря, в різних сферах промисловості (для транспортування газоподібних сумішей та для інших виробничих цілей).
Радіальні (центробіжні) вентилятори ВЦ 10-28 призначені для переміщення повітря та неагресивних газових сумішей. У робочому середовищі, яке транспортується вентилятором, не повинно бути липких речовин і волокнистих матеріалів. Пил та дрібні тверді частинки можуть бути присутніми в концентрації до 100 мг/м³.
Напрям обертання вентилятора ВЦ 10-28 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 10-28 (правий)
ЛЕВ - ліве обертання вентилятора: ВЦ 10-28 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрям обертання
Напрям корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА часовою стрілкою
- обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ часової стрілки
Кути повороту корпуса ВЦ 10-28
Усі центробіжні вентилятори ВЦ 10-28 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і воздуховодів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° та 315°.
Купити вентилятор ВЦ 10-28 в Києві, доставка по Україні, експорт в країни СНД
Вентилятор центробіжний ВЦ 10 28 є дуже популярним та найбільш затребуваними на ринку України. З огляду на стандарти вентиляційного обладнання, модельний ряд вентиляторів ВЦ-10-28 від ПК APA Engineering включає в себе всі необхідні типорозміри (номера) для організації проекту вентиляції будь-якої складності. Висока якість обладнання, розумна ціна, відповідність стандартам ГОСТ, ДСТУ, ISO та перевірена випробуваннями надійність - все це переваги, які схиляють вибір більшості ставати нашими постійними клієнтами.
Вентилятори APA Engineering:
- комплектуються електродвигунами преміальної якості;
- проходять високоточне статичне та динамічне балансування;
- покриваються порошково-полімерною фарбою;
- при необхідності встановлюються підшипникові вузли SNR.
Після ряду випробувань вентилятори ПК APA Engineering підтверджує Відділ Технічного Контролю (ВТК). Обладнання поставляється клієнтам з технічним паспортом та докладною інструкцією про режими експлуатації, транспортування та зберігання. Надійність промислових вентиляторів підтверджується гарантійним терміном 2 роки.
Серія ВЦ 10-28 досі вважається основною у всіх країнах СНД. Тому, крім реалізації на внутрішньому ринку України, багато продукції йде на експорт. Особливо Казахстан, Туркменістан, Грузія, Молдова купити вентилятор ВЦ 10-28 можуть без будь-яких складнощів, так як наші фахівці допомагають з оформленням митних документів та доставкою вантажу до замовника.
Популярні моделі вентиляторів ВЦ 10-28 завжди підтримуються в наявності на складі компанії. Якщо у Вас виникла потреба в придбанні даного виду обладнання - купити вентилятор ВЦ 10 28 проблем не складе. Для здійснення покупки заповніть форму замовлення на нашому офіційному сайті APA Engineering, або просто зателефонуйте за тел. +380 (98) 765 43 21. Також Ви можете відправити свій запит на електронну пошту apa.eng.info@gmail.com. Наші фахівці його опрацюють та в усьому проконсультують.
Вентиляторний завод ПК APA Engineering (Київ, Україна) пропонує найвигідніші умови з придбання вентилятора ВЦ 10-28: ціна, наявність, терміни виготовлення, доставка по Україні та умови оплати. Для постійних замовників завжди діють оптові ціни.
Ми цінуємо Ваш вибір.
