ВЦ 14-46 №5

Основні характеристики

• вентилятор центробіжний (радіальний) середнього тиску;
• матеріал вуглецева сталь
  (під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
• можливість повороту корпуса улітки з кроком 45°;
• обертання робочого колеса ліве або праве;
• конструктивне виконання:
  схема 1 - робоче колесо на валу електродвигуна,
  схема 5 (ОПЦІЯ) - привід через промвал і ремінну передачу;
• комплектація електродвигунами потужністю 2,2 ... 37 кВт;
• діаметр робочого колеса 500 мм;
• кількість лопаток робочого колеса 32 шт.;
• продуктивність 9000 ... 25700 м³/час;
• робочий тиск 550 ... 2480 Па;
• температура робочого середовища до 80°С;
• напруга мережі 380 В.


Вузли вентилятора ВЦ 14-46 №5

• Корпус вентилятора ВЦ 14-46 №5 (улітка)
  Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Кути повороту корпусу відповідають кількості приєднувальних болтів, приварених до нього по окружності. Саме на цих болтах і змінюється положення улітки вентилятора на рамі.

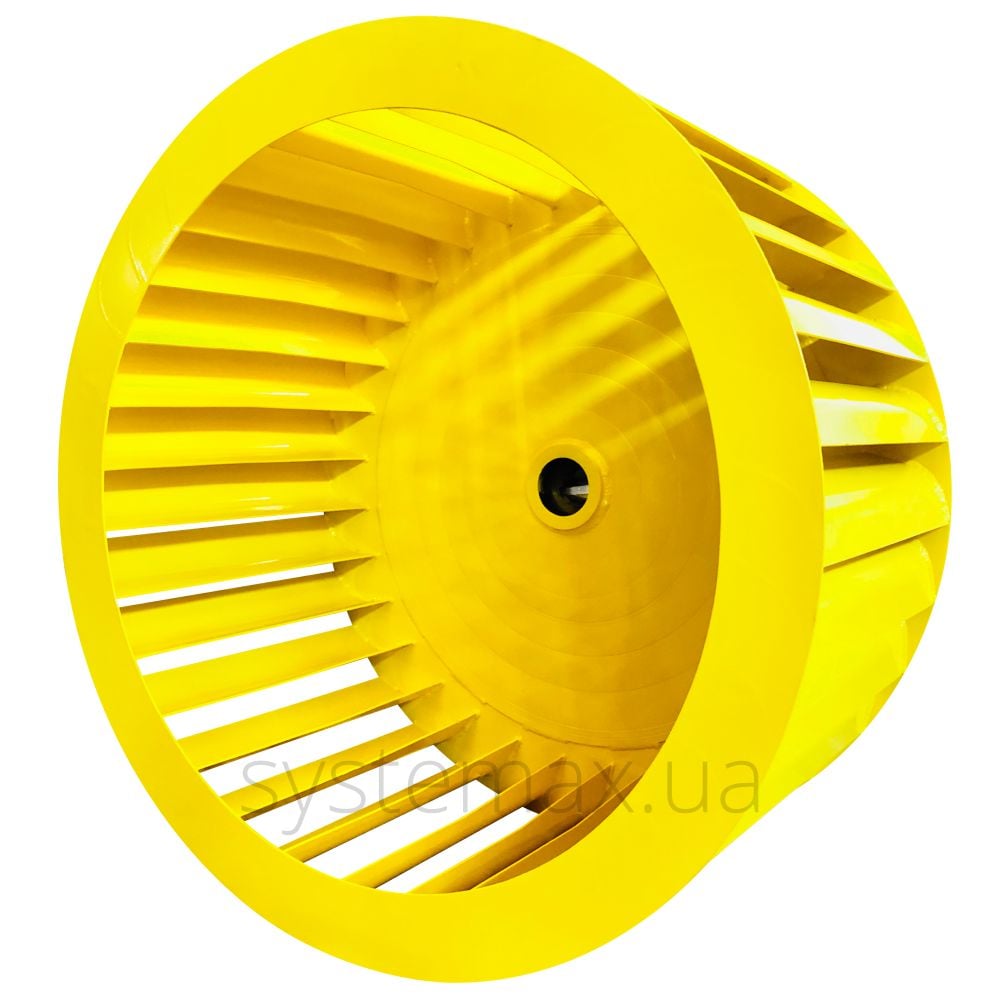

• Робоче колесо вентилятора ВЦ 14-46 №5
  Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 32 загнутих вперед лопатки. Динамічно збалансоване. Діаметр робочого колеса 500 мм (D=1,0×Dн). Бувають модифікації з більшим і меншим діаметром на 5% і 10% (D=0,9×Dн, D=0,95×Dн, D=1,05×Dн, D=1,1×Dн), але виготовляються тільки під замовлення.

• Електродвигун АІР для улітки ВЦ 14-46 №5
  Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 14-46-5 підходять двигуни потужністю від 2,2 до 5,5 кВт на 750 об/хв, від 4 до 11 кВт на 1000 об/хв та від 11 до 37 кВт на 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР у переважній більшості випадків входять в базову комплектацію вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.

• Станина вентилятора
  Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори під віброізолятори. Використовуються віброізолятори ДО39, ДО40, ДО41 в кількості 6 шт.

• Клино-ремінна передача (для схеми 5)
  Складається із клинових ременів та шківів.

• Підшипниковий вузол з проміжним валом (для схеми 5)
  Встановлені довговічні французькі підшипникові вузли SNR. Вони використовуються замість давно застарілих і непрактичних масляних ванн.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 14-46 №5
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ


В промислових компаніях часто виходить так, що клієнтам важко самостійно розібратися з інформацією та досить легко заплутатись в технічних особливостях. Виробник ПК «APA Engineering» думає про Вас та подає всю необхідну інформацію про вентилятор ВЦ 14-46-5 у зрозумілому форматі. Тільки у нас на сайті ви знайдете схему виконання (схема 1 та схема 5) подану у вигляді креслення, яке вдосконалене нашими спеціалістами, де зрозуміло які ж розміри та габарити обладнання. Створено спеціальну таблицю, де зазначені усі технічні характеристики (вага, тиск, продуктивність, потужність та інші), щоб Ви легко могли порівняти їх та вибрати необхідний варіант.

Необхідно розумітись у чому розшифруваня маркування вентилятора ВЦ 14 46 5 – центробіжний вентилятор (ВЦ) середнього тиску (14-46) з діаметром робочого колеса 500 мм (№5). При виготовленні застосовується порошкова покраска (жовтий та синій кольори). Важливим питанням є установка вентилятора. Щоб не виникало ніяких проблем установка та монтаж вентилятора описані в паспорті.

Купити вентилятор ВЦ 14-46 5 можна оформивши замовлення на сайті. Наші менеджери завжди готові допомогти Вам у виборі та дадуть відповідь на усі питання. Заміна вентилятора не складе проблем, наші спеціалісти допомагають з підбором ідентичного обладнання. Оформляємо замовлення на вентилятори з особливими конструктивними особливостями (дуттєвий вентилятор, посилений вентилятор, витяжний вентилятор).

Завод ПК APA Engineering пропонує найбільш вигідні умови: хороша ціна, найвища якість, швидкі терміни поставки та краще обслуговування. Компанія також працює на експорт – Молдова, Грузія, Казахстан, Білорусь. Завжди точно контролюємо доставку та допомагаємо з оформленням усіх митних документів.
