ВЦ 14-46 №6.3

Основні характеристики

• вентилятор центробіжний (радіальний) середнього тиску;
• матеріал вуглецева сталь
  (під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
• можливість повороту корпуса улітки з кроком 45°;
• обертання робочого колеса ліве або праве;
• конструктивне виконання:
  схема 1 - робоче колесо на валу електродвигуна,
  схема 5 (ОПЦІЯ) - привід через промвал і ремінну передачу;
• комплектація електродвигунами потужністю 5,5 ... 37 кВт;
• діаметр робочого колеса 630 мм;
• кількість лопаток робочого колеса 32 шт.;
• продуктивність 14200 ... 38200 м³/час;
• робочий тиск 900 ... 1760 Па;
• температура робочого середовища до 80°С;
• напруга мережі 380 В.


Вузли вентилятора ВЦ 14-46 №6,3

• Корпус вентилятора ВЦ 14-46 №6,3 (улітка)
  Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Кути повороту корпусу відповідають кількості приєднувальних болтів, приварених до нього по окружності. Саме на цих болтах і змінюється положення улітки вентилятора на рамі.

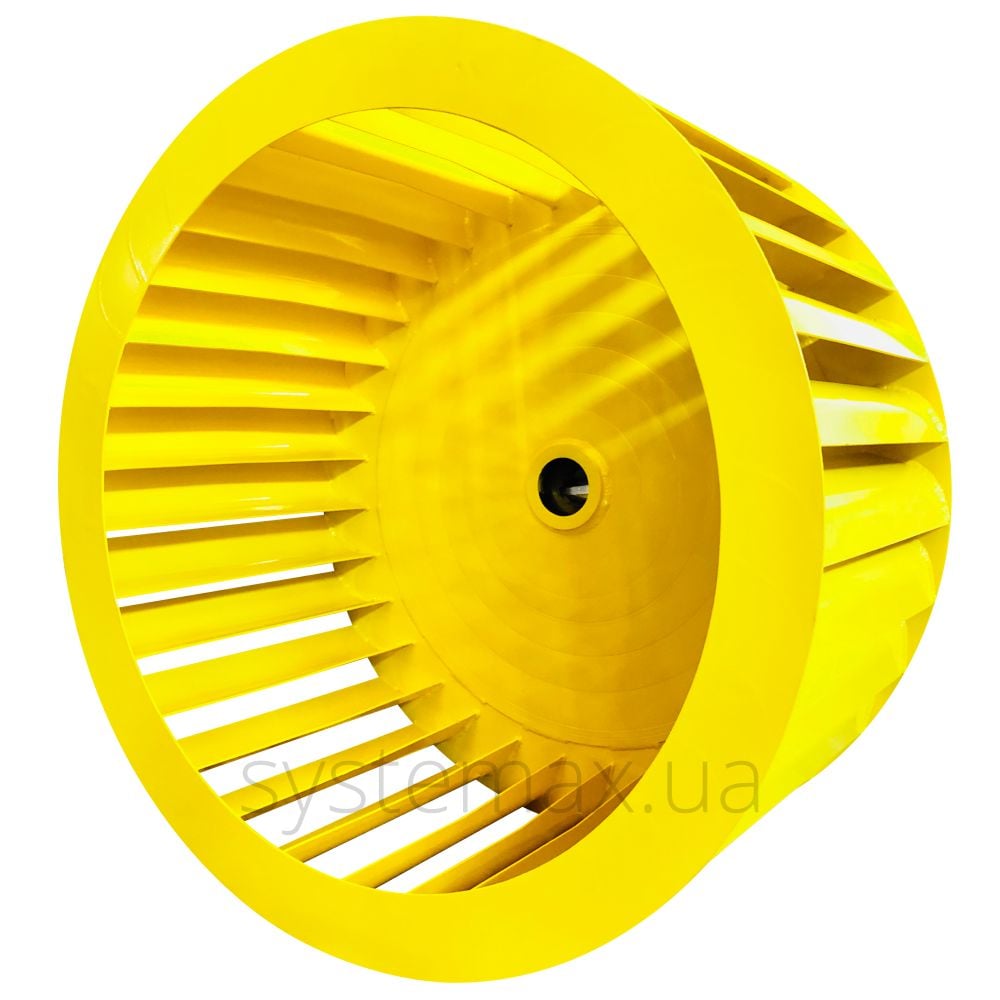

• Робоче колесо вентилятора ВЦ 14-46 №6,3
  Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 32 загнутих вперед лопатки. Динамічно збалансоване. Діаметр робочого колеса 630 мм (D=1,0×Dн). Бувають модифікації з більшим і меншим діаметром на 5% і 10% (D=0,9×Dн, D=0,95×Dн, D=1,05×Dн, D=1,1×Dн), але виготовляються тільки під замовлення.

• Електродвигун АІР для улітки ВЦ 14-46 №6,3
  Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 14-46-6,3 підходять двигуни потужністю від 5,5 до 15 кВт з частотою обертання 750 об/хв і двигуни від 11 до 37 кВт з частотою 1000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР у переважній більшості випадків входять в базову комплектацію вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.

• Станина вентилятора
  Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори під віброізолятори. Використовуються віброізолятори ДО41 або ДО42 в кількості 6 шт.

• Клино-ремінна передача (для схеми 5)
  Складається із клинових ременів та шківів.

• Підшипниковий вузол з проміжним валом (для схеми 5)
  Встановлені довговічні французькі підшипникові вузли SNR. Вони використовуються замість давно застарілих і непрактичних масляних ванн.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 14-46 №6,3
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ


Перед тим, як купити вентилятор ВЦ 14-46 6-3 (схема 1 або схема 5) потрібно розуміти в чому розшифрування маркування – центробіжний вентилятор (ВЦ) середнього тиску (14-46) з діаметром робочого колеса 630 мм.

На сайті представлена уся інформація: технічна характеристика, вага, аеродинаміка, схема виконання, його габарити. Можна ознайомитись з усіма конструктивними особливостями вентилятора (вузли вентилятора, матеріал корпусу та робочого колеса. Наші спеціалісти удосконалили креслення виконання, де представлені усі габаритні та приєднувальні розміри радіального вентилятора ВЦ 14-46-6-3.

Завод ПК «APA Engineering» виробляє обладнання найвищої якості з порошковою покраскою (жовтий, синій кольори). Виробник доставляє вентилятори не тільки по території України, компанія також працює на експорт у різні країни світу – Молдова, Грузія, Білорусь, Казахстан.

Дуттєвий вентилятор, витяжний вентилятор, посилений вентилятор – для нас не складе проблем виготовити обладнання за вашим індивідуальним замовленням з різними конструктивними особливостями.

Радіальний вентилятор ВЦ 14 46 6 3 купити у нас можна зателефонувавши за одним з вказаних номерів. Наші кращі менеджери підкажуть Вам із вибором та проконсультують по всіх питаннях. Також можна оформити замовлення на сайті, затративши на це мінімальну кількість часу.

Заміна вентилятора проводиться також з допомогою наших менеджерів, підбираємо повністю ідентичний вентилятор. До кожного замовлення в обов’язковому порядку надається паспорт, інструкція з експлуатації та уся необхідна документація. Установка вентилятора, заходи безпеки, монтаж, його конструкція – усе це описано в паспорті.
