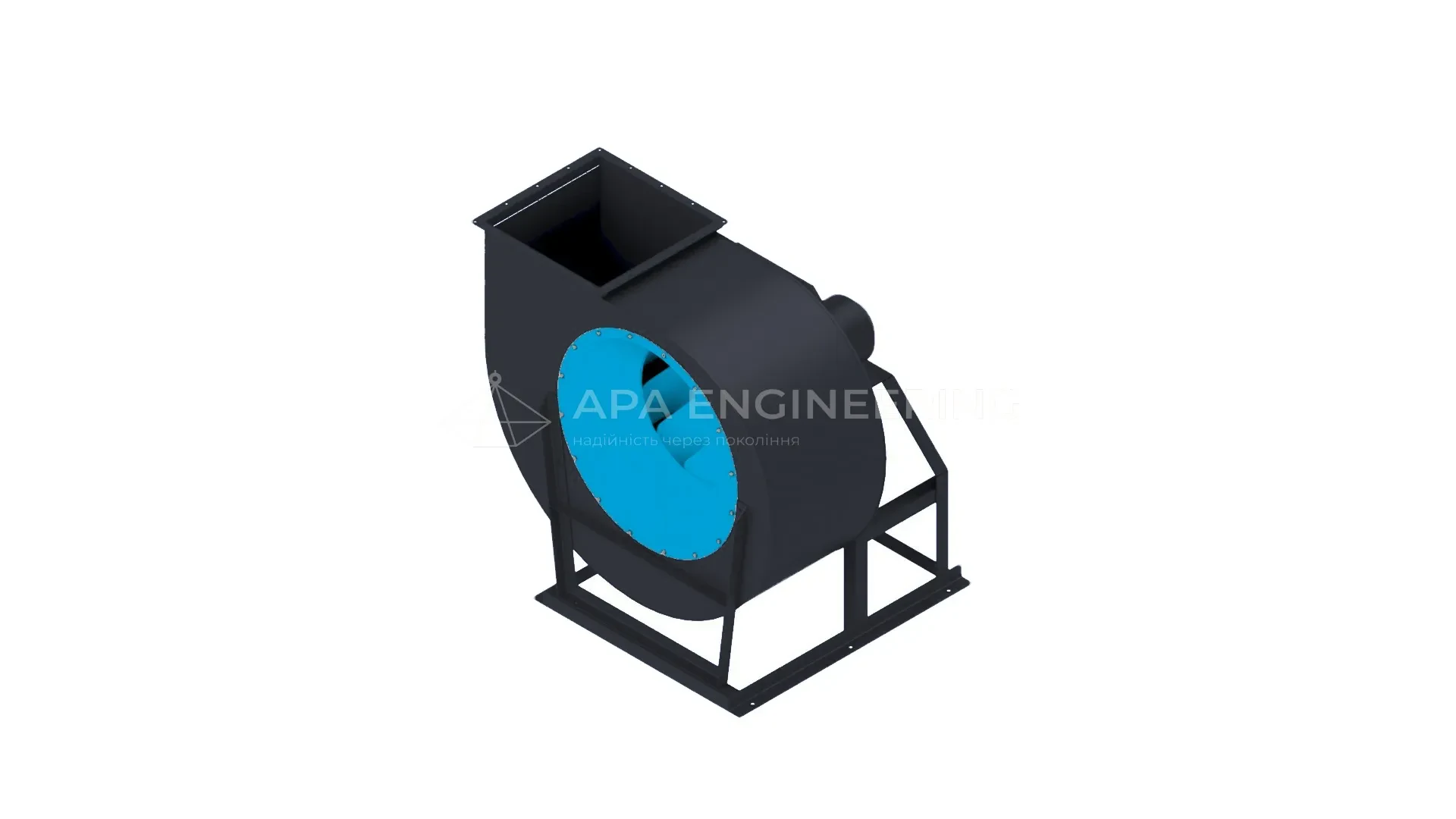

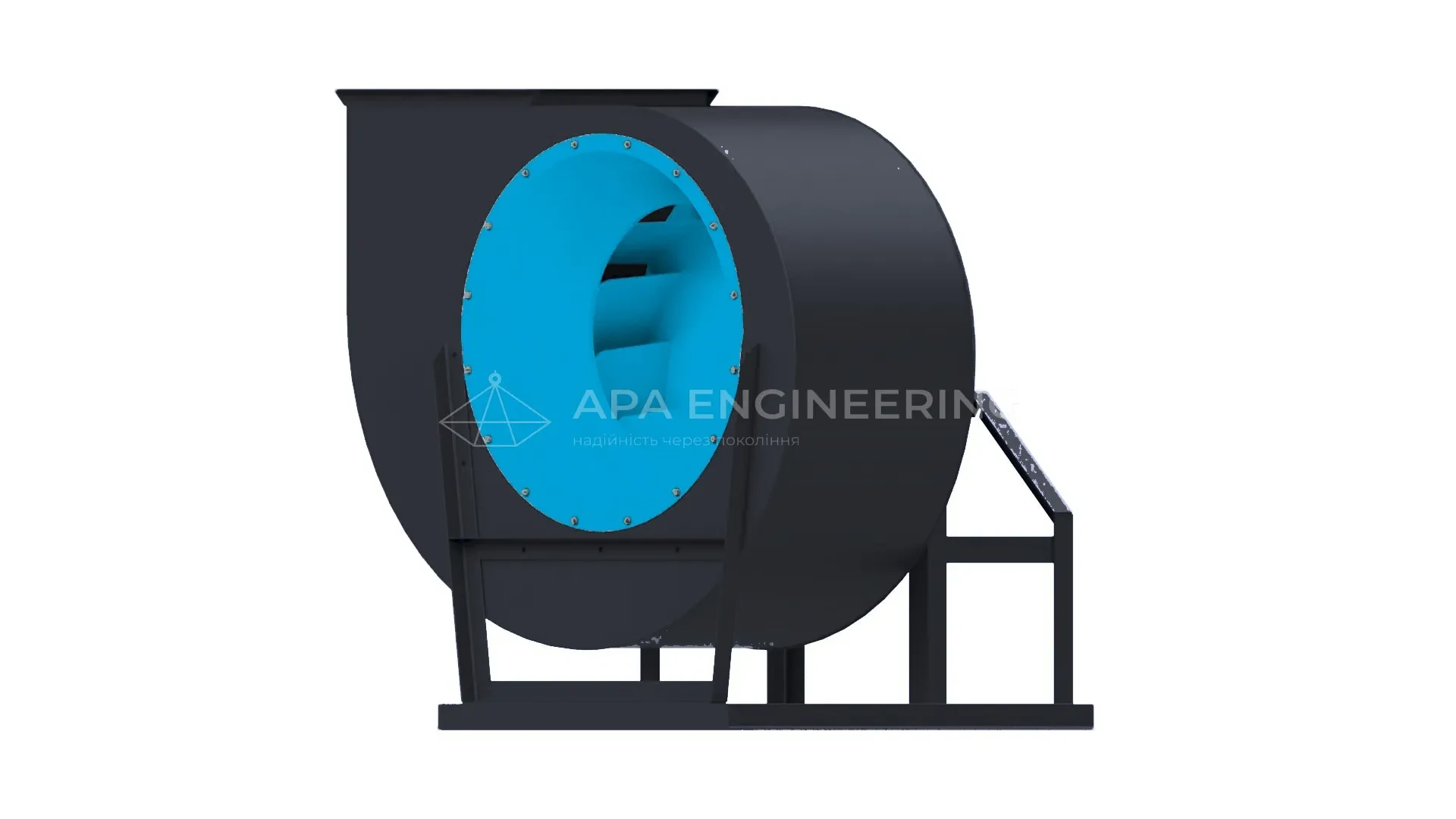

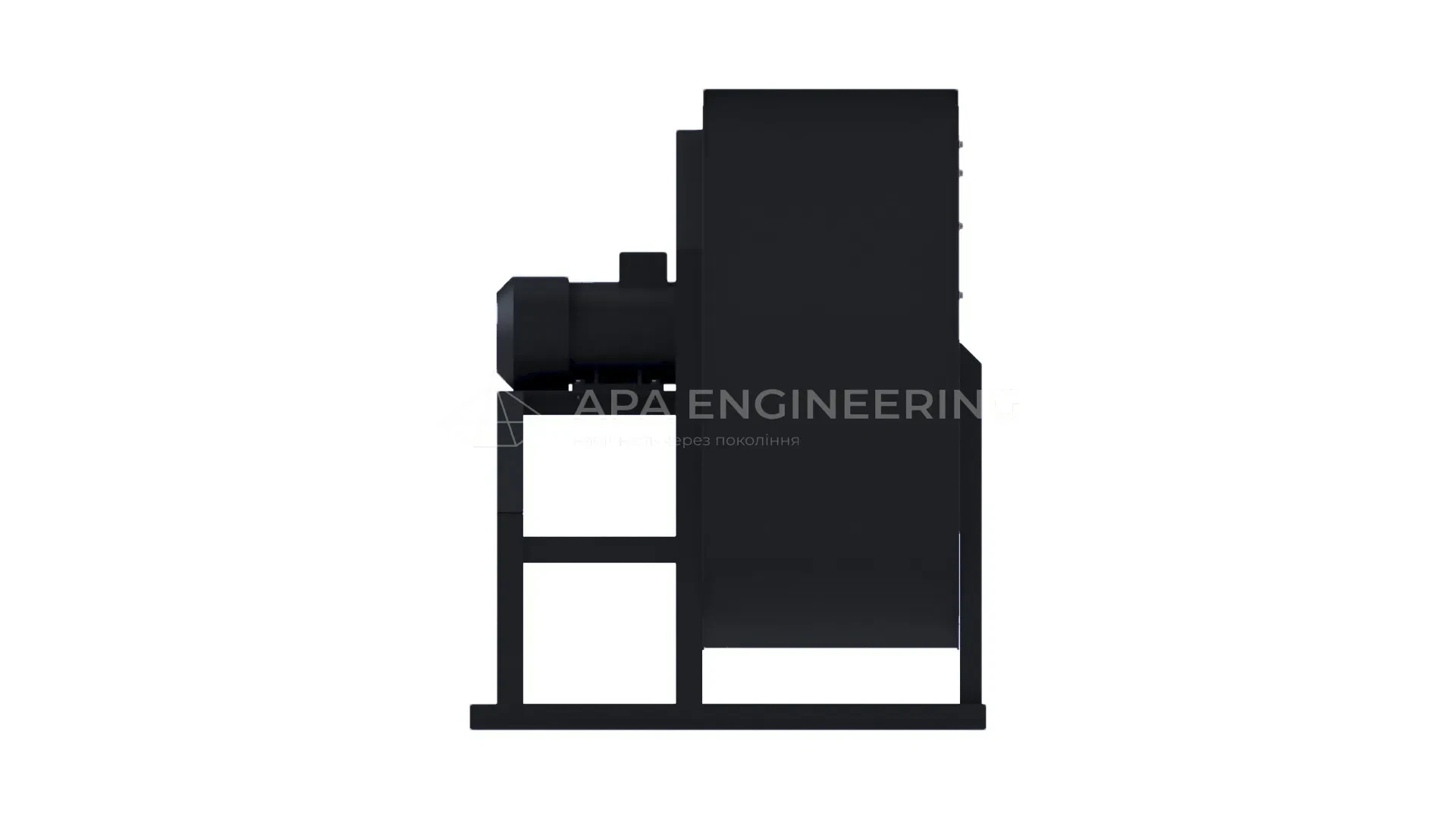

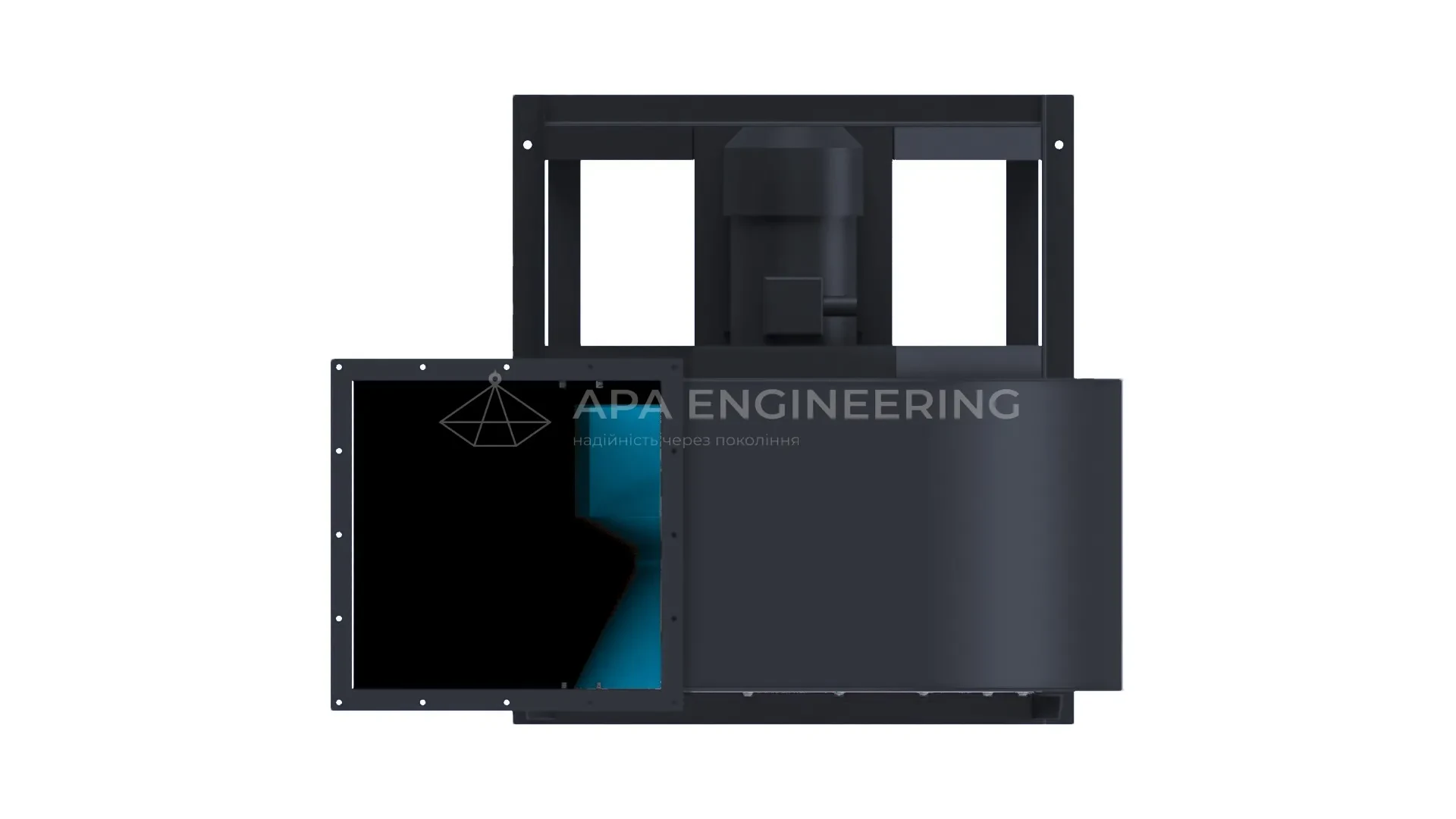

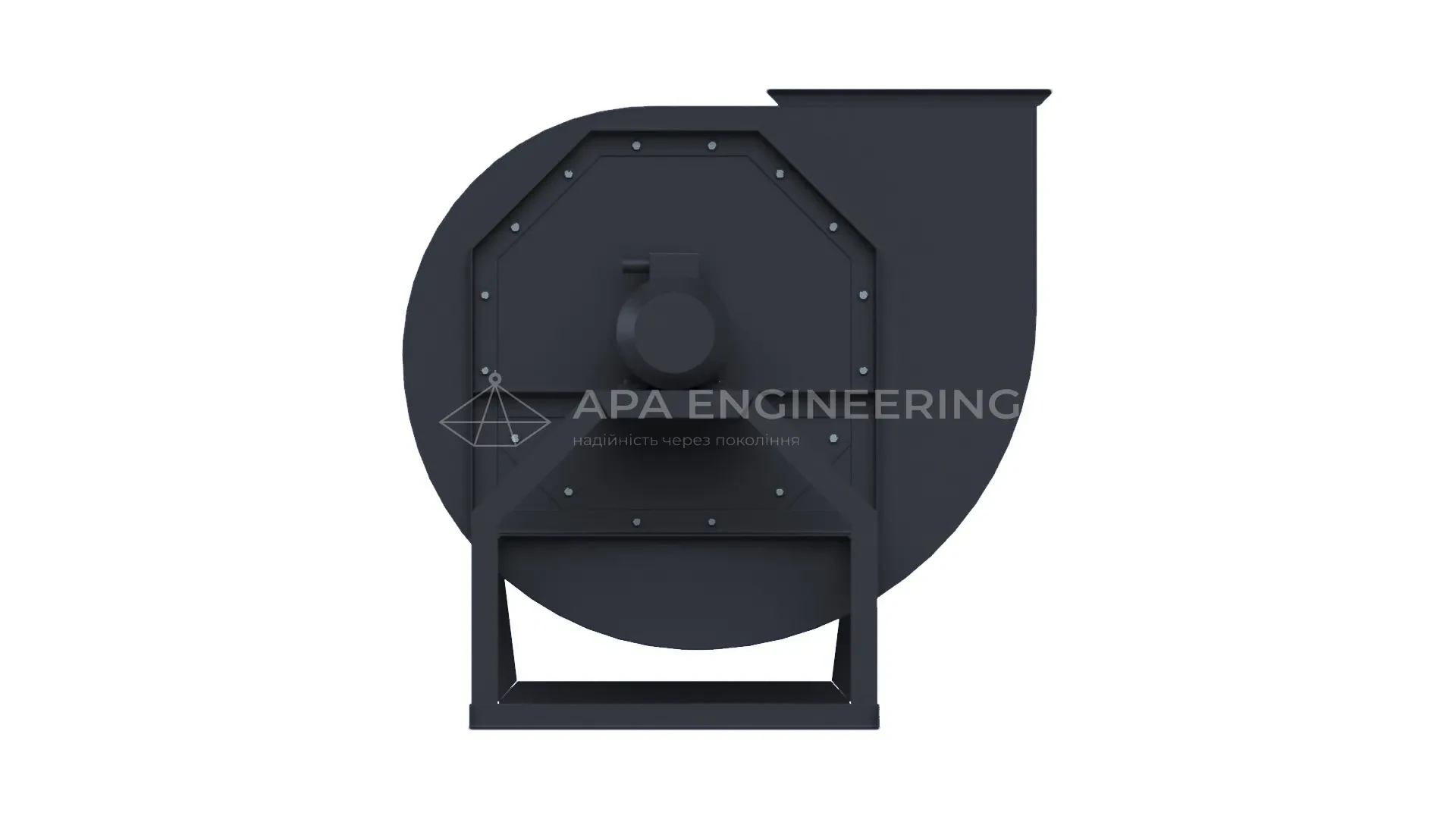

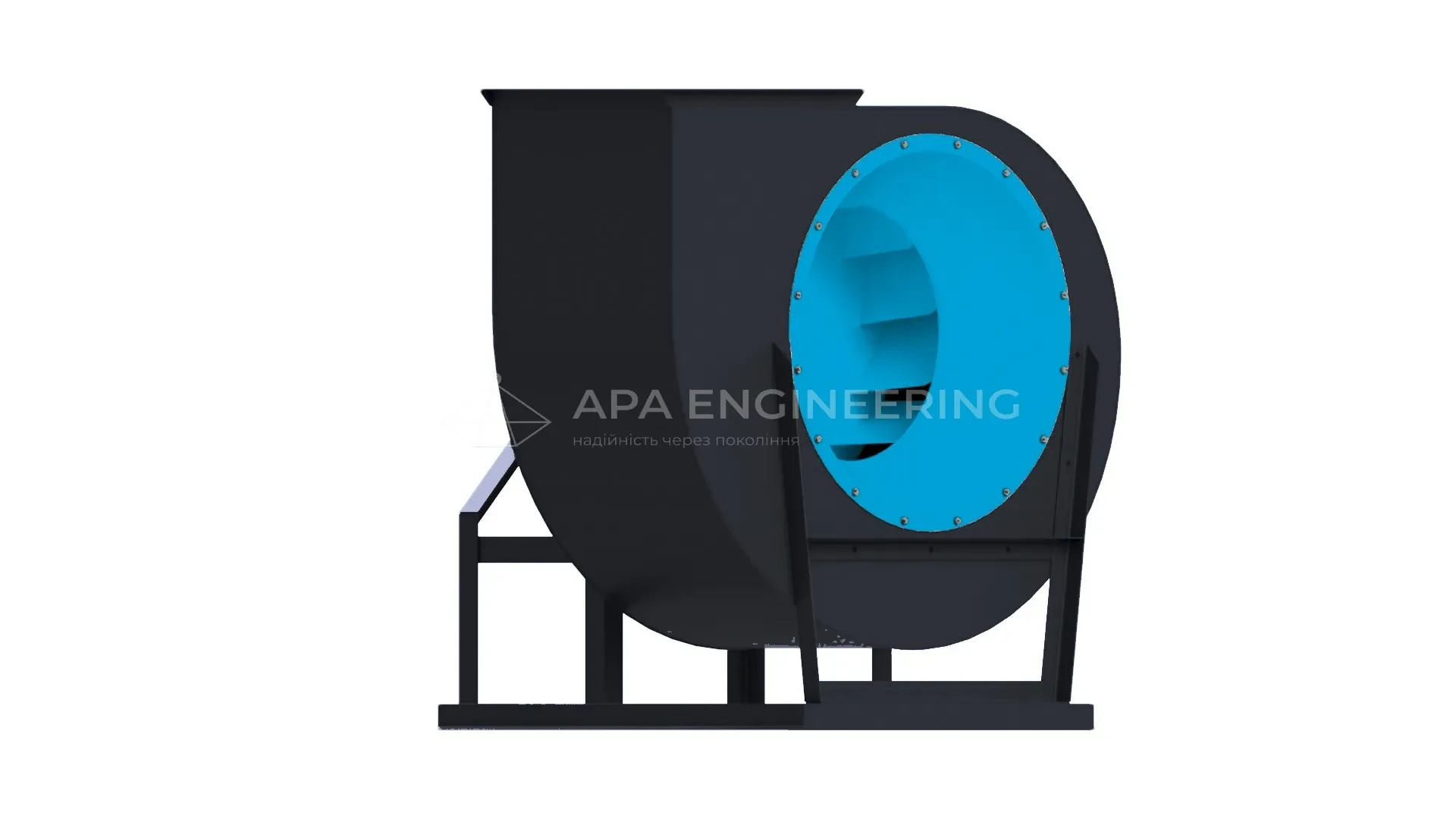

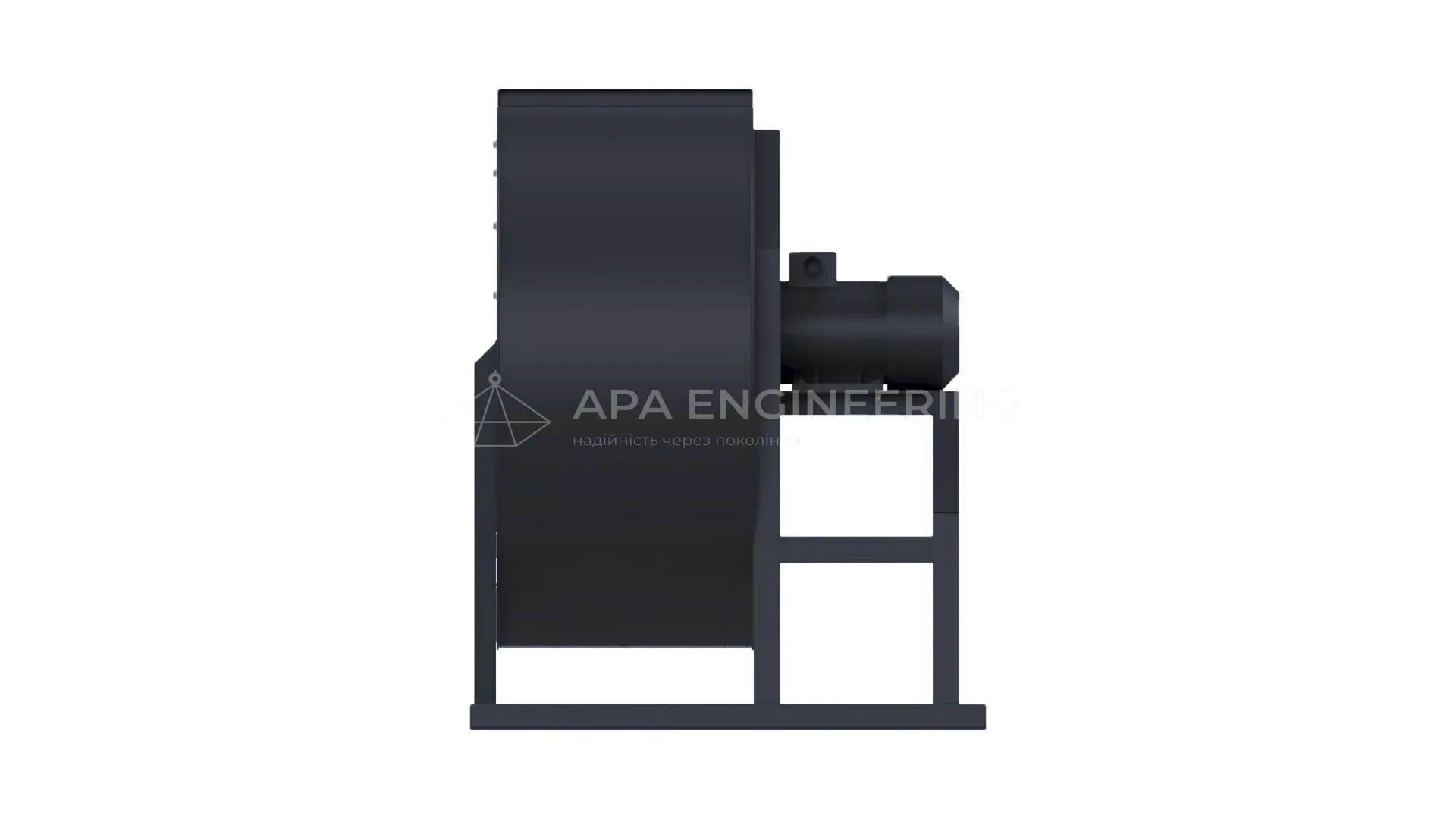

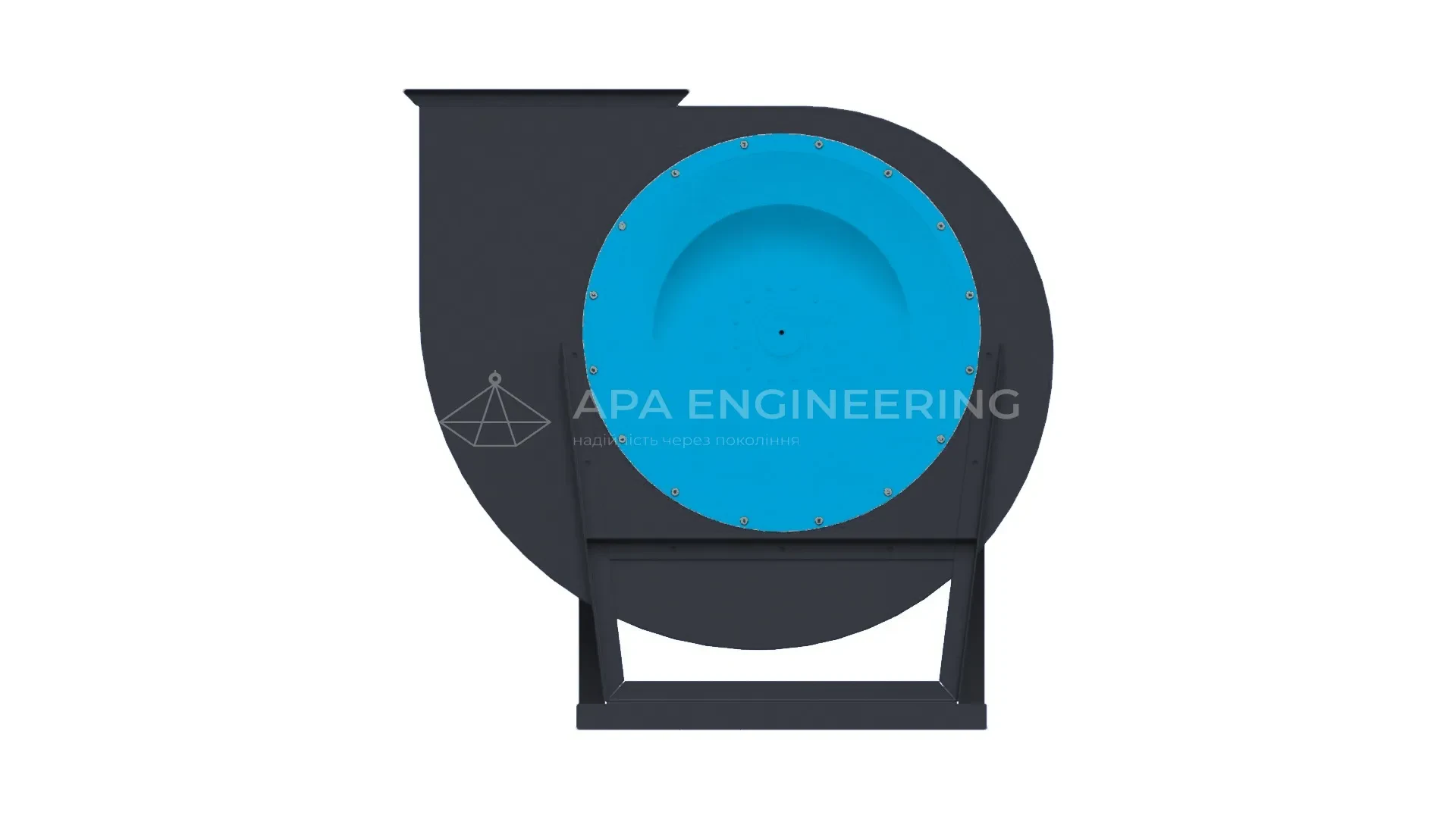

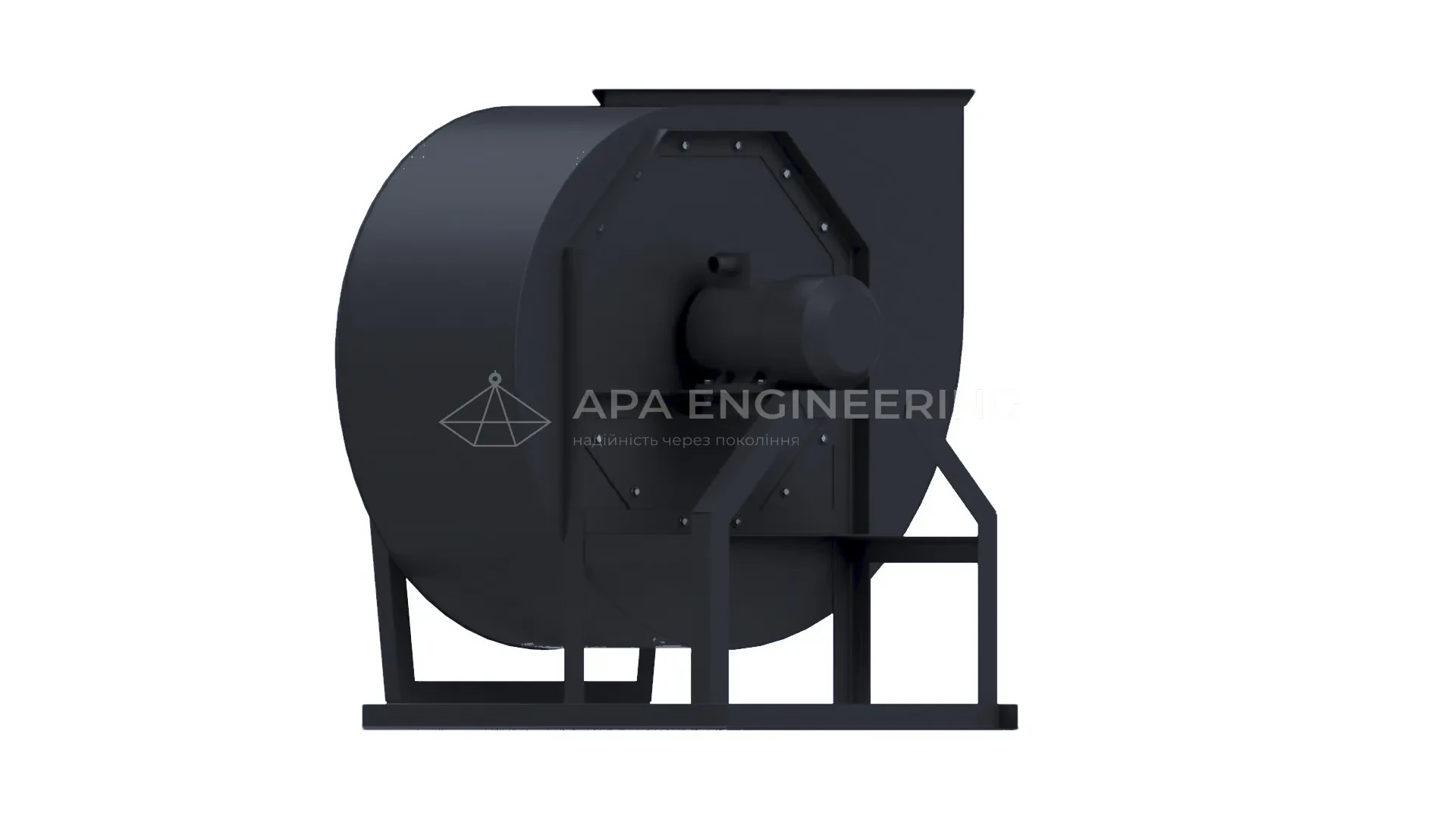

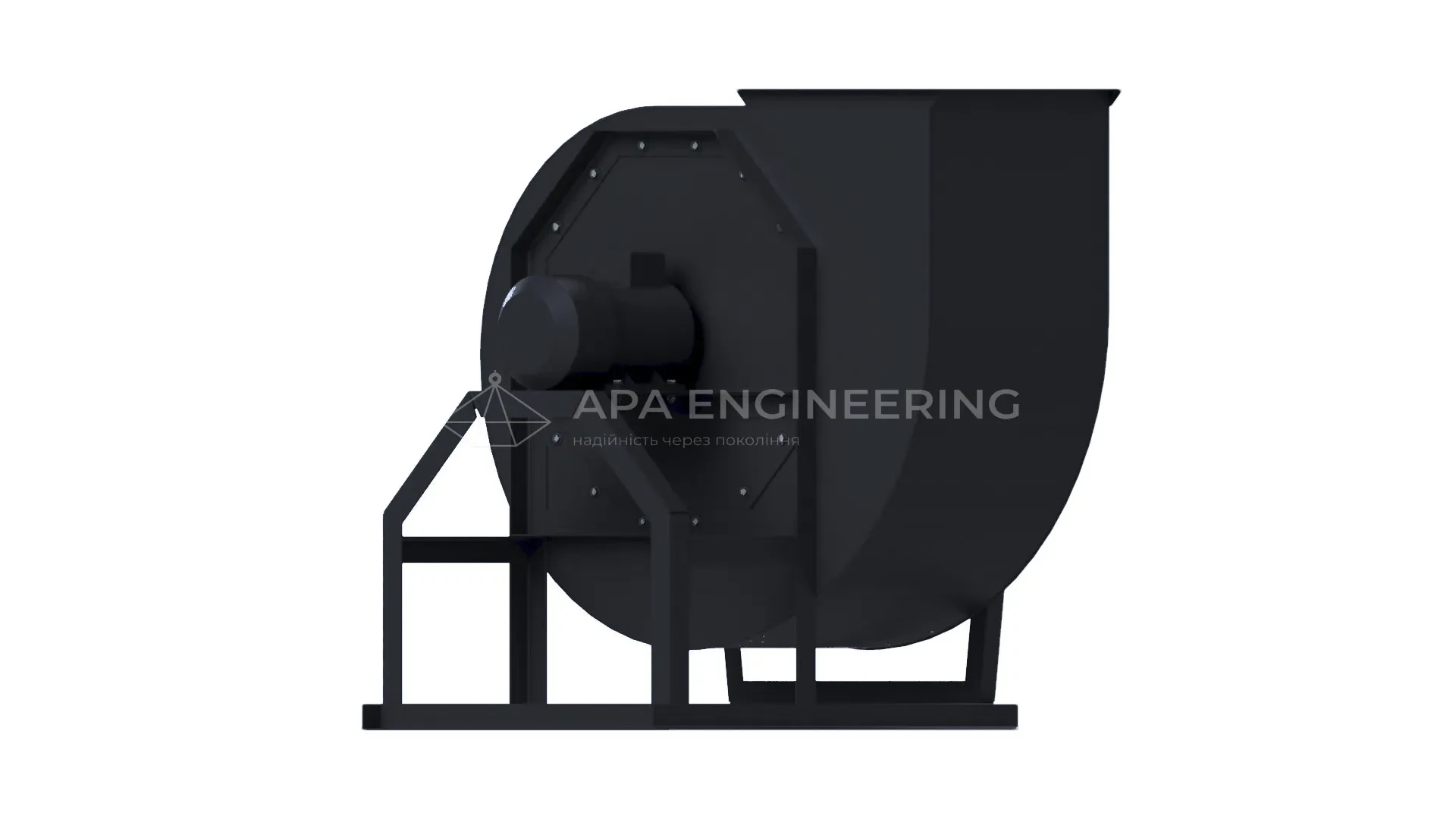

ВЦ 4-75 №10
Варіанти комплектації електродвигуном
| Технічні параметри ВЦ 4-75 №10 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| АД132S8 | 4.00 кВт | 750 об/хв | — | — | — | 94 352,00 ₴ |
| — | 5.50 кВт | 750 об/хв | — | — | — | 96 875,00 ₴ |
| — | 7.50 кВт | 750 об/хв | — | — | — | 105 691,00 ₴ |
| АД160М8 | 11.00 кВт | 750 об/хв | — | — | — | 112 796,00 ₴ |
| АД160S6 | 11.00 кВт | 1000 об/хв | — | — | — | 107 475,00 ₴ |
| АД160М6 | 15.00 кВт | 1000 об/хв | — | — | — | 112 405,00 ₴ |
| — | 18.50 кВт | 1000 об/хв | — | — | — | 121 105,00 ₴ |
| АД200М6 | 22.00 кВт | 1000 об/хв | — | — | — | 130 994,00 ₴ |
| АД200L6 | 30.00 кВт | 1000 об/хв | — | — | — | 141 390,00 ₴ |
| Технічні параметри ВЦ 4-75 №10 (1) | |
|---|---|
| Електродвигун АД132S8 | |
| Потужність | 4.00 кВт |
| Частота | 750 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 94 352,00 ₴ |
| Електродвигун — | |
| Потужність | 5.50 кВт |
| Частота | 750 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 96 875,00 ₴ |
| Електродвигун — | |
| Потужність | 7.50 кВт |
| Частота | 750 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 105 691,00 ₴ |
| Електродвигун АД160М8 | |
| Потужність | 11.00 кВт |
| Частота | 750 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 112 796,00 ₴ |
| Електродвигун АД160S6 | |
| Потужність | 11.00 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 107 475,00 ₴ |
| Електродвигун АД160М6 | |
| Потужність | 15.00 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 112 405,00 ₴ |
| Електродвигун — | |
| Потужність | 18.50 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 121 105,00 ₴ |
| Електродвигун АД200М6 | |
| Потужність | 22.00 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 130 994,00 ₴ |
| Електродвигун АД200L6 | |
| Потужність | 30.00 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 141 390,00 ₴ |
Характеристики ВЦ 4-75 №10
Центробіжний (радіальний) вентилятор ВЦ 4-75 розроблений для загальнопромислового використання. Його основна функція — транспортування повітряних мас та газоповітряних сумішей, нагрітих не більше ніж до 80°С, за умови відсутності в них клейких речовин, волокнистих включень, а також механічних частинок у концентрації понад 100 мг/м³. Агрегат належить до класу вентиляторів середнього тиску та оснащений одностороннім всмоктуванням. Лопатки робочого колеса мають зворотний вигин. Виробництво здійснюється згідно з вимогами ГОСТ 5976-90 (ДСТУ ГОСТ 5976:2009). Спіральний кожух корпусу виконано з вуглецевої сталі, а робоче колесо має зварну конструкцію з листового металу. За потреби можливе виготовлення у вибухобезпечному варіанті.
Характеристики вентилятора ВЦ 4-75 No10 (ВЦ 4-70-10)
Загальні характеристики
- вентилятор центробіжний (радіальний) низького тиску;
- виконання 1 (робоче колесо на валу електродвигуна);
- матеріал вуглецева сталь
(під замовлення - нержавіюча сталь, алюмінієві сплави, різнорідні метали); - фарбування вентилятора - порошкове (жавтий та синій кольори);
- можливість повороту равлика з кроком 45°;
- обертання робочого колеса ліве або праве;
- діаметр робочого колеса 1 000 мм;
- кількість лопаток робочого колеса 12 шт.;
- лопатки загнуті назад;
- продуктивність 21 000 ... 39 500 м³/год;
- робочий тиск 520 ... 1 590 Па;
- температура робочого середовища до 80°С;
- потужність електродвигуна 7,5 ... 30 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Аналоги відцентрових вентиляторів ВЦ 4-75 №10
Багато виробників вентиляційного обладнання України виготовляють аналоги ВЦ 4-75 №10 у відповідності з ТУ У 29.2-41569120-01-2017.
Найбільш розповсюджені моделі:
- ВЦ 4-75 (ВЦ 4-75 №10, ВЦ 4-75-10)
- ВЦ 4-70 (ВЦ 4-70 №10, ВЦ 4-70-10)
- ВР 80-70 (ВР 80-70 №10, ВР 80-70-10)
- ВР 80-75.1 (ВР 80-75 №10, ВР 80-75-10)
- ВР 86-77 (ВР 86-77 №10, ВР 86-77-10)
- ВР 88-72.1 (ВР 88-72 №10, ВР 88-72-10)
- ВР 89-75 (ВР 89-75 №10, ВР 89-75-10)
Переваги наших центробіжних вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Напрямок обертання вентилятора ВЦ 4-75 №10 та кути повороту корпуса равлика
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 4-75 №10 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-75 №10 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрямок корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВХОДУ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦ 4-75-10
Усі відцентрові вентилятори ВЦ 4-75-10 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і повітроводів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° і 315°.
Варіанти комплектаціх вентилятора ВЦ 4 75 10 електродвигунами
| Центробіжний вентилятор |
Електродвигун | Параметри вентилятора у робочій зоні | Віброізолятори | Повна маса | Габаритні розміри Довжина × Ширина × Висота |
||||
|---|---|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | Тип | Кількість | |||
| кВт | об/хв | м³/год | Па | шт. | кг | мм | |||
| ВЦ 4-75 №10 Схема 1 |
АІР160S8 | 7,5 | 750 | 23 900 | 600 | ДО42 | 6 | 548 | 1530×1800×1880 |
| АІР160М8 | 11 | 750 | 24 500 | 650 | ДО42 | 6 | 573 | ||
| АІР160М6 | 15 | 1000 | 32 000 | 1 300 | ДО42 | 6 | 562 | ||
| АІР180М6 | 18,5 | 1000 | 34 700 | 1 350 | ДО43 | 6 | 592 | ||
| АІР200М6 | 22 | 1000 | 38 000 | 1 480 | ДО43 | 6 | 630 | ||
| АІР200L6 | 30 | 1000 | 39 500 | 1 590 | ДО43 | 6 | 672 | ||
Конструктивні особливості ВР 89-75-10 (запчастини до вентилятора)
Вузли вентилятора ВЦ 4-75 №10
- Корпус вентилятора ВЦ 4-75 №10
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний та квадратний вихідний патрубки з приєднувальними фланцями. Равлик можна переставляти (перекручувати) на рамі, тим самим змінюючи напрямок виходу повітря із вентилятора згідно ДСТУ 5976. Кількість кутів повороту корпуса відповідає кількості отворів під приєднувальні болти в задній стінці корпуса. Для забезпечення гарантійних умов на вентилятор кут повороту равлика виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким іншим згідно побажань замовника.
- Робоче колесо вентилятора ВЦ 4-75 №10
Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна.
- Електродвигун АІР для ВЦ 4-75 №10
Електродвигун встановлюється на станині (рамі), або, в окремих випадках, може кріпитися до корпусу вентилятора. Для комплектації ВЦ 4-75-10 підходять двигуни потужністю від 4 до 30 кВт з частотою обертання 750 і 1000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама)
Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які можуть бути використані для встановлення вентилятора на віброізолятори ДО42 або ДО43 в кількості 4 шт.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖНИЙ ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-75 №10
ТЕЛЕФОНУЙТЕ МЕНЕДЖЕРУ
Матеріал корпуса і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовується у випадках, коли вентилятор працює в умовах з підвищеною агресивністю робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гаратія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Центробіжний вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Виконання вентилятора ВЦ 4-75 №10 за схемою №1
Для ВЦ 4-75 передбачено Виконання 1 - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги:
- компактні розміри;
- проста конструкція;
- низька ціна.

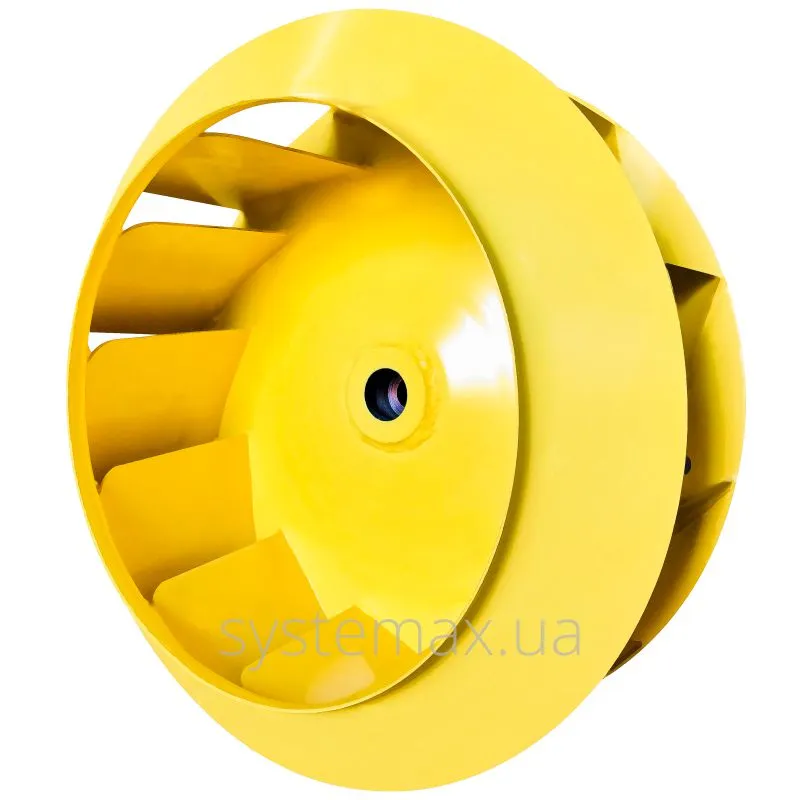

Робоче колесо вентилятора ВЦ 4-75 №10
Особливості
У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:
- 12 загнутих назад лопаток;
- переднього кільцеподібного диска;
- заднього цільного диска із ввареною посередині ступицею.
Діаметр робочого колеса 1000 мм (D=1,0×Dн). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення.
Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Габаритні та приєднувальні розміри радіального вентилятора ВЦ 4-75-10
Креслення схеми виконання №1
Графік (діаграма) аеродинаміки центробіжного вентилятора ВЦ 4-75 №10
Умовні позначення
| Q | - | продуктивність по повітрю, 10³ м³/год; |
| Pv | - | повний тиск, Па; |
| η | - | коефіцієнт корисної дії (ККД); |
| N | - | споживана потужність двигуна, кВт; |
| n | - | частота обертання робочого колеса, об/хв; |
Якщо у Вас виникнуть складнощі з визначенням технічних характеристик вентилятора ВЦ 4-75 №10, просто телефонуйте нам на гарячу лінію +380 (98) 765 43 21 і наші спеціалісти з радістю допоможуть Вам!
