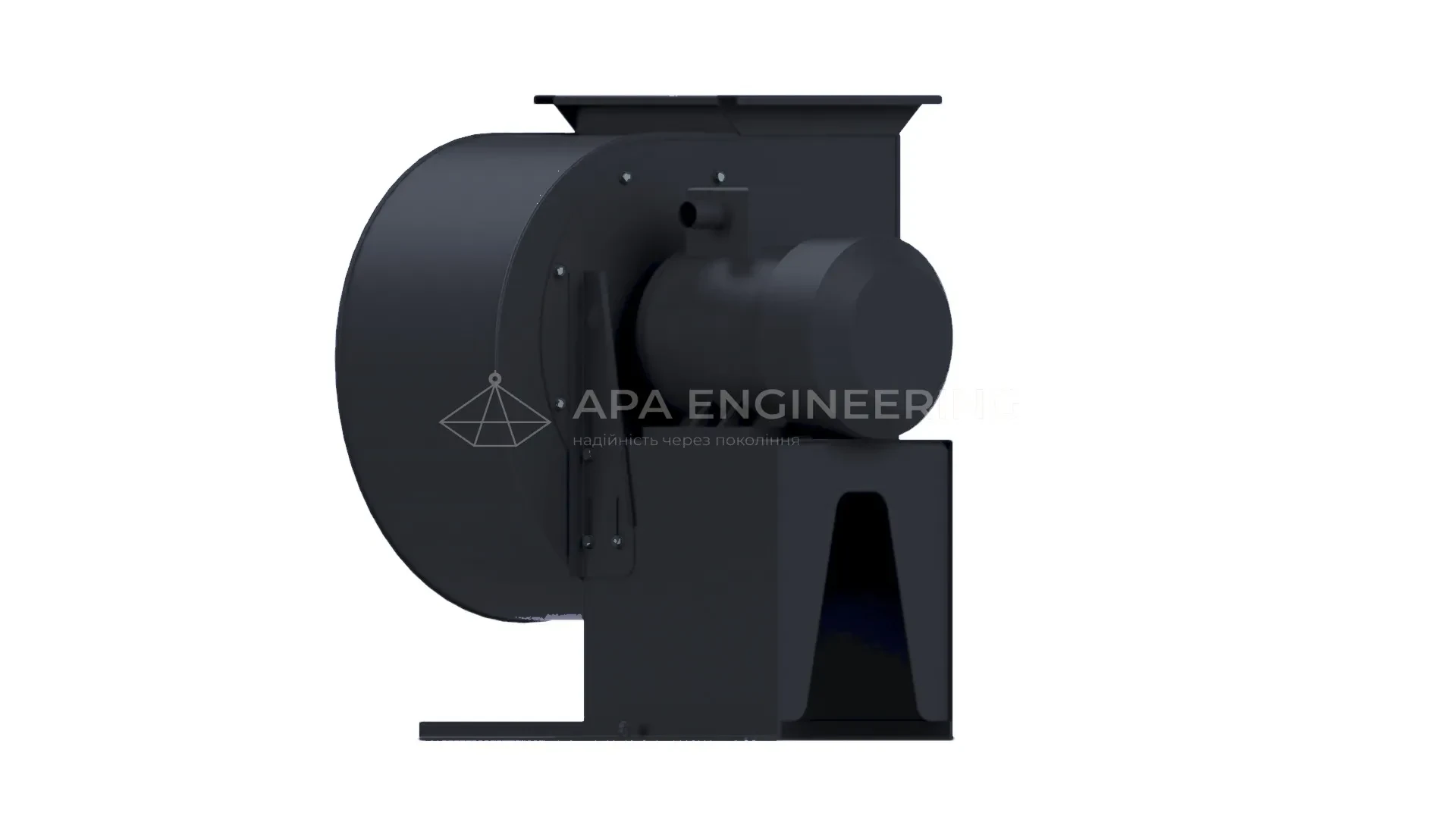

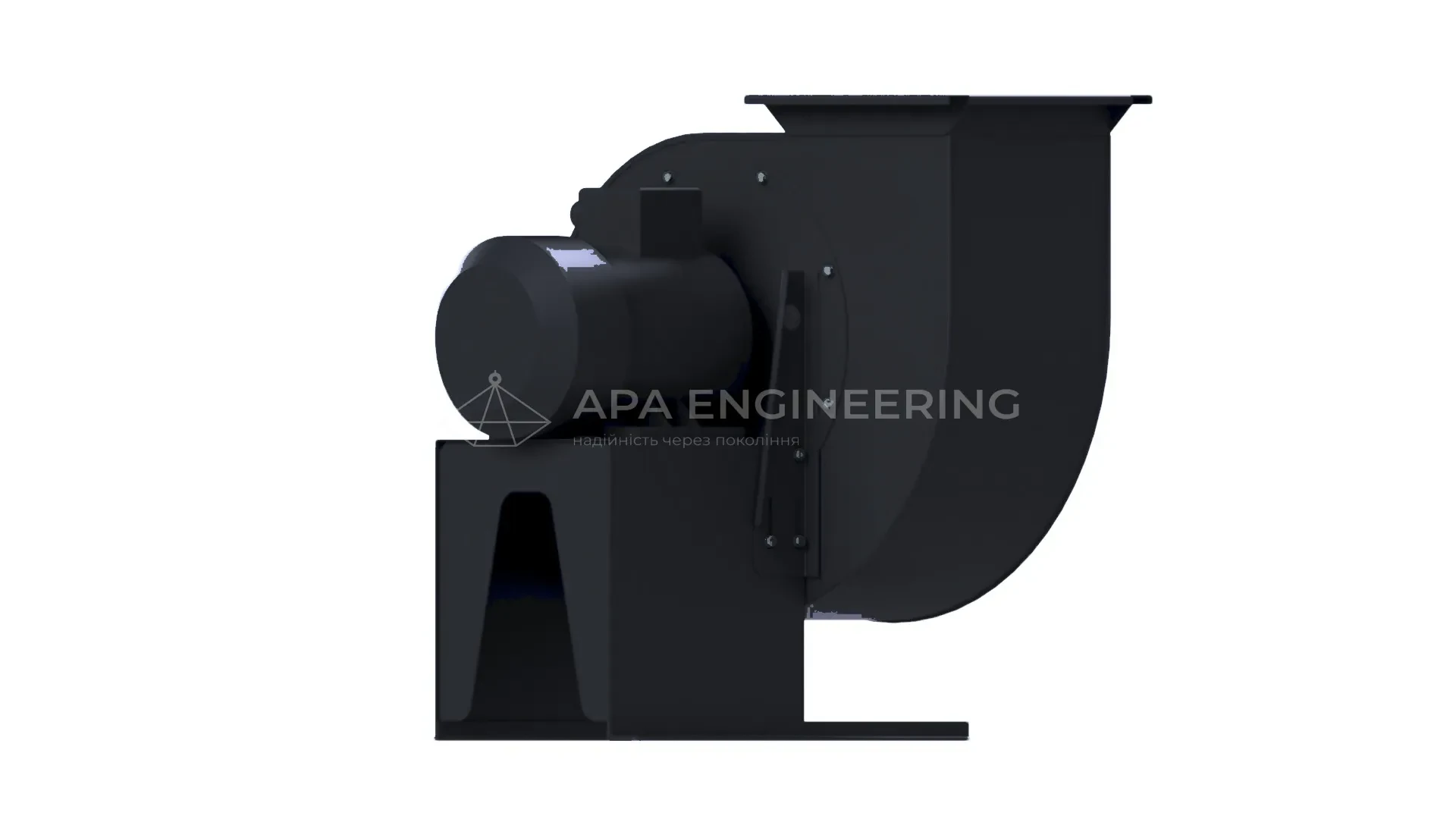

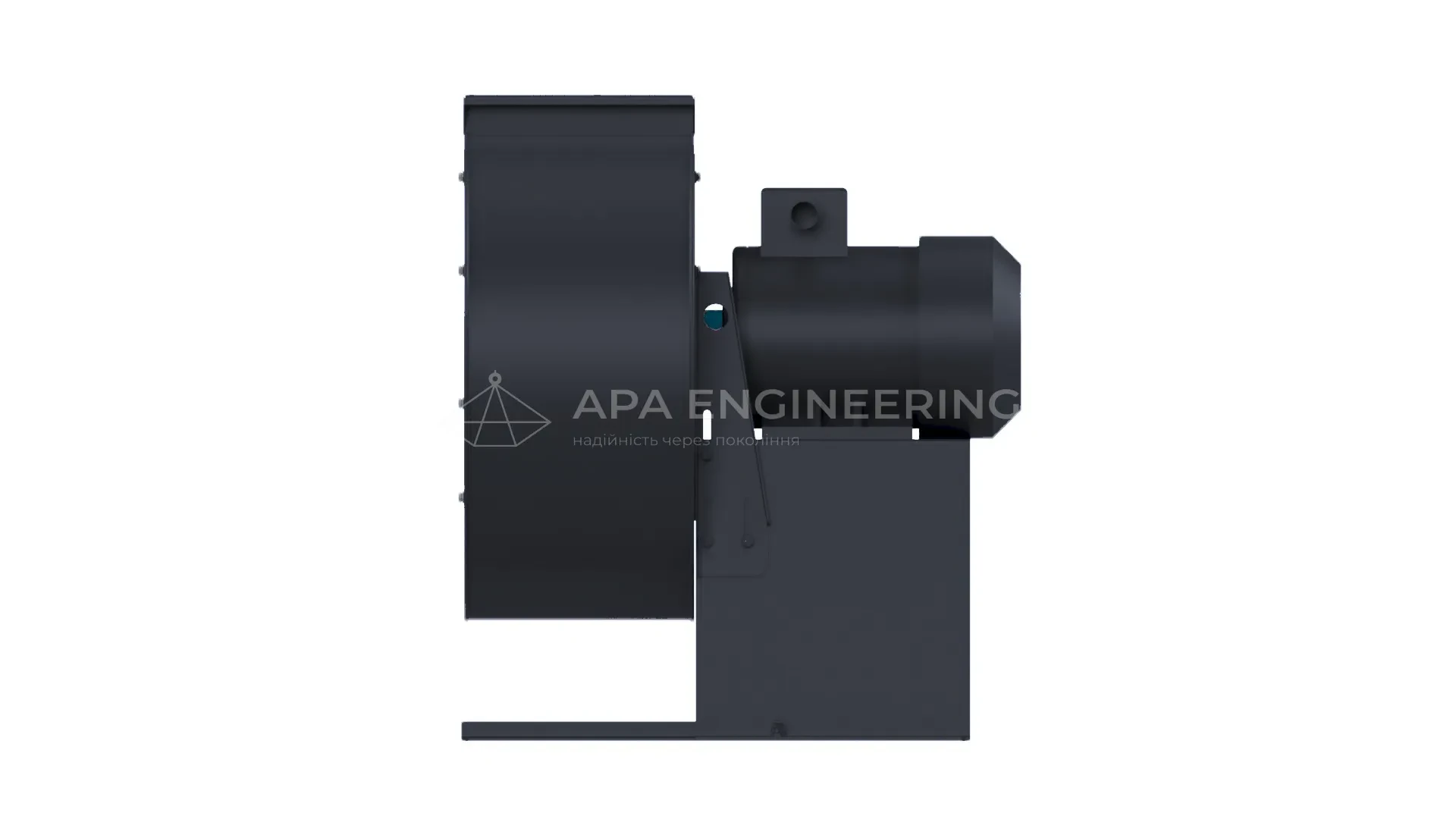

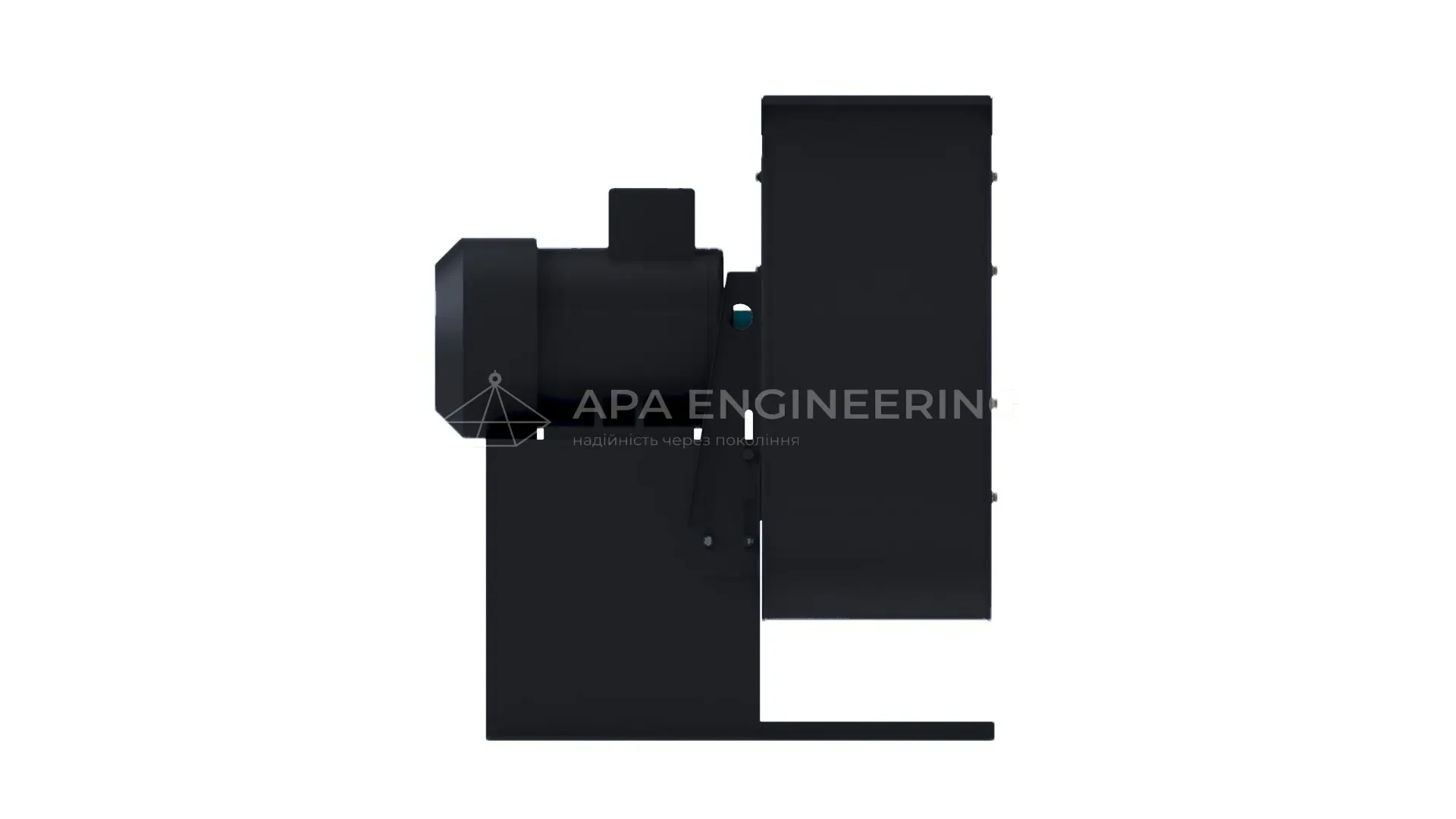

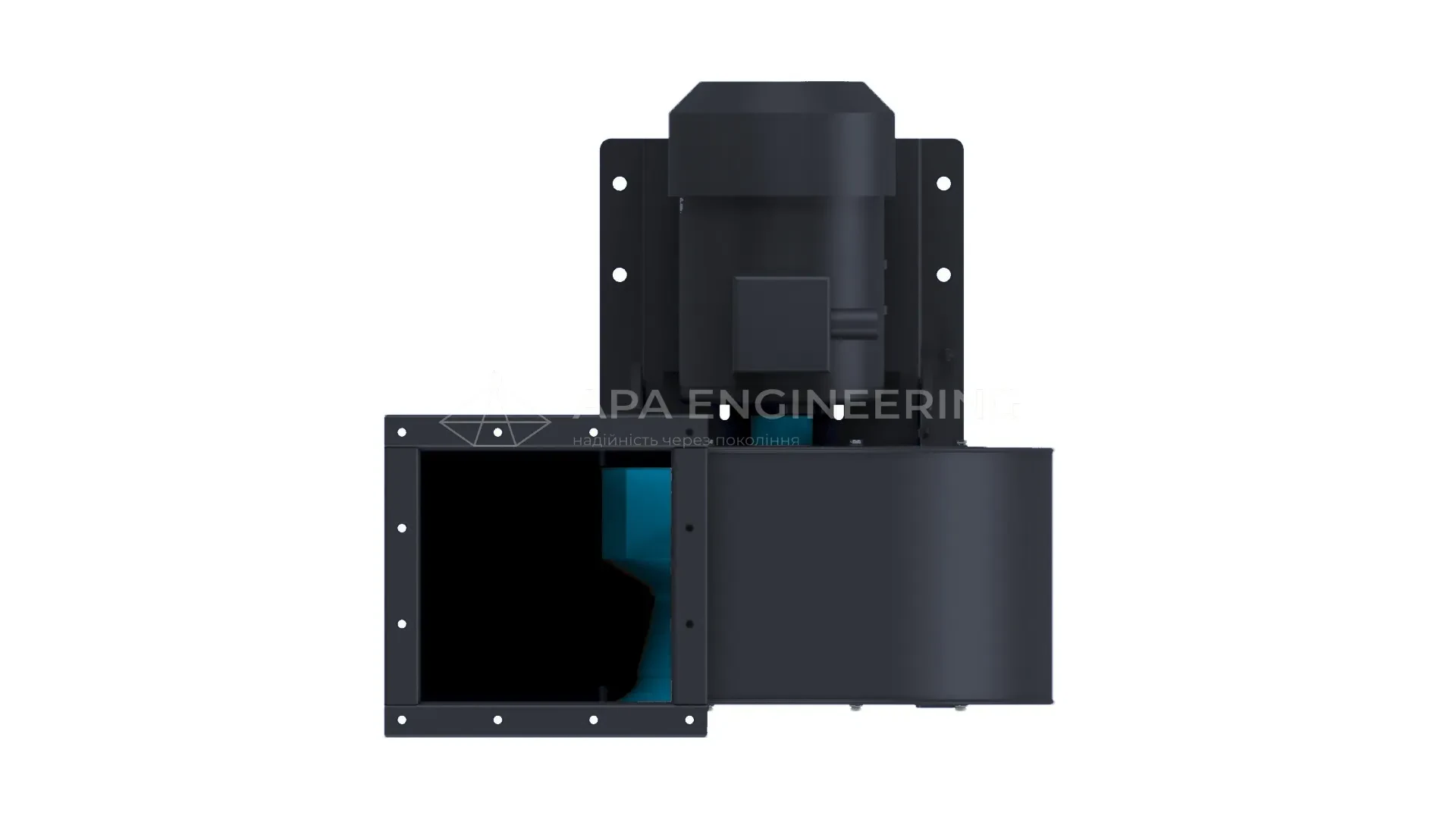

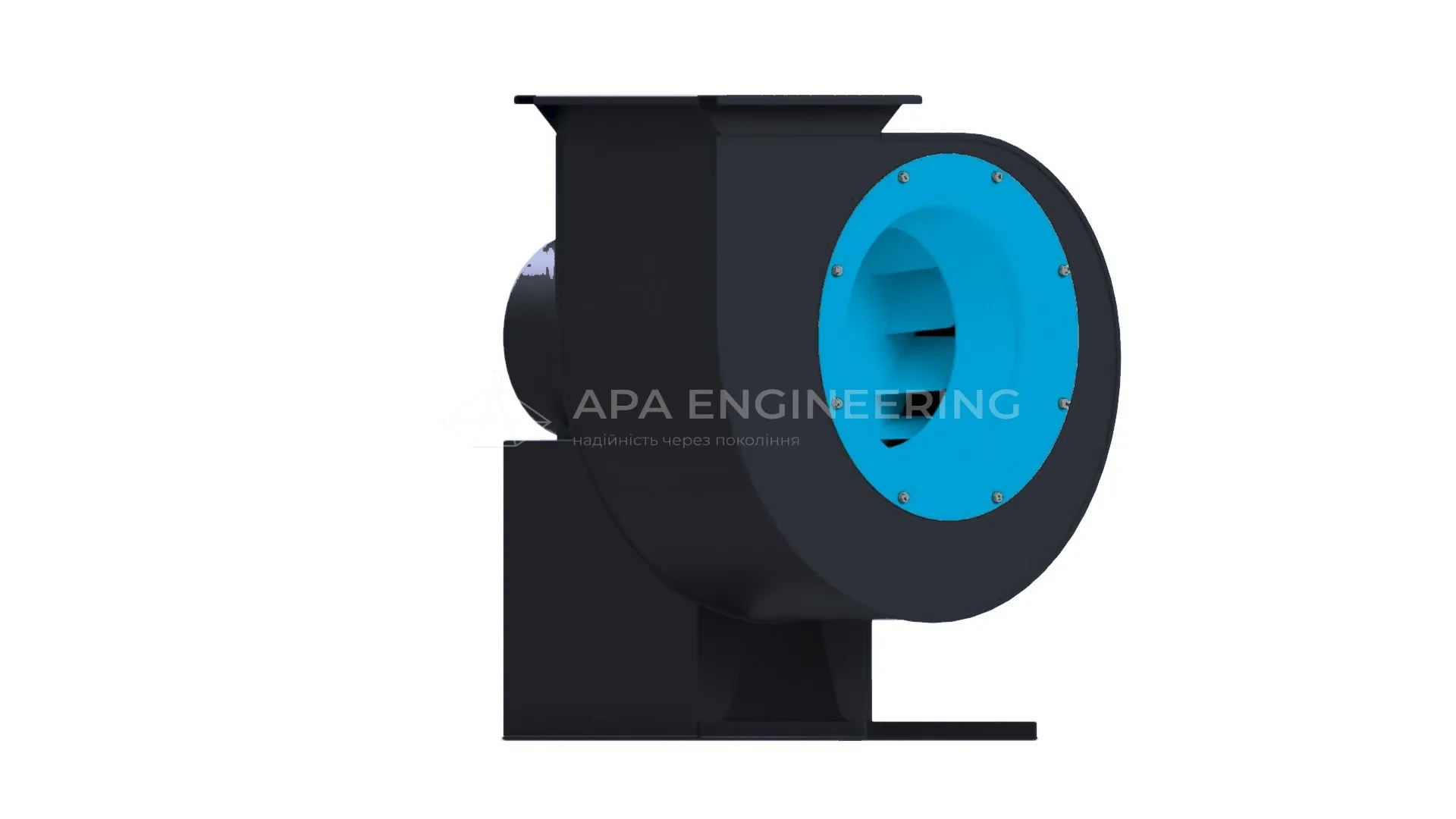

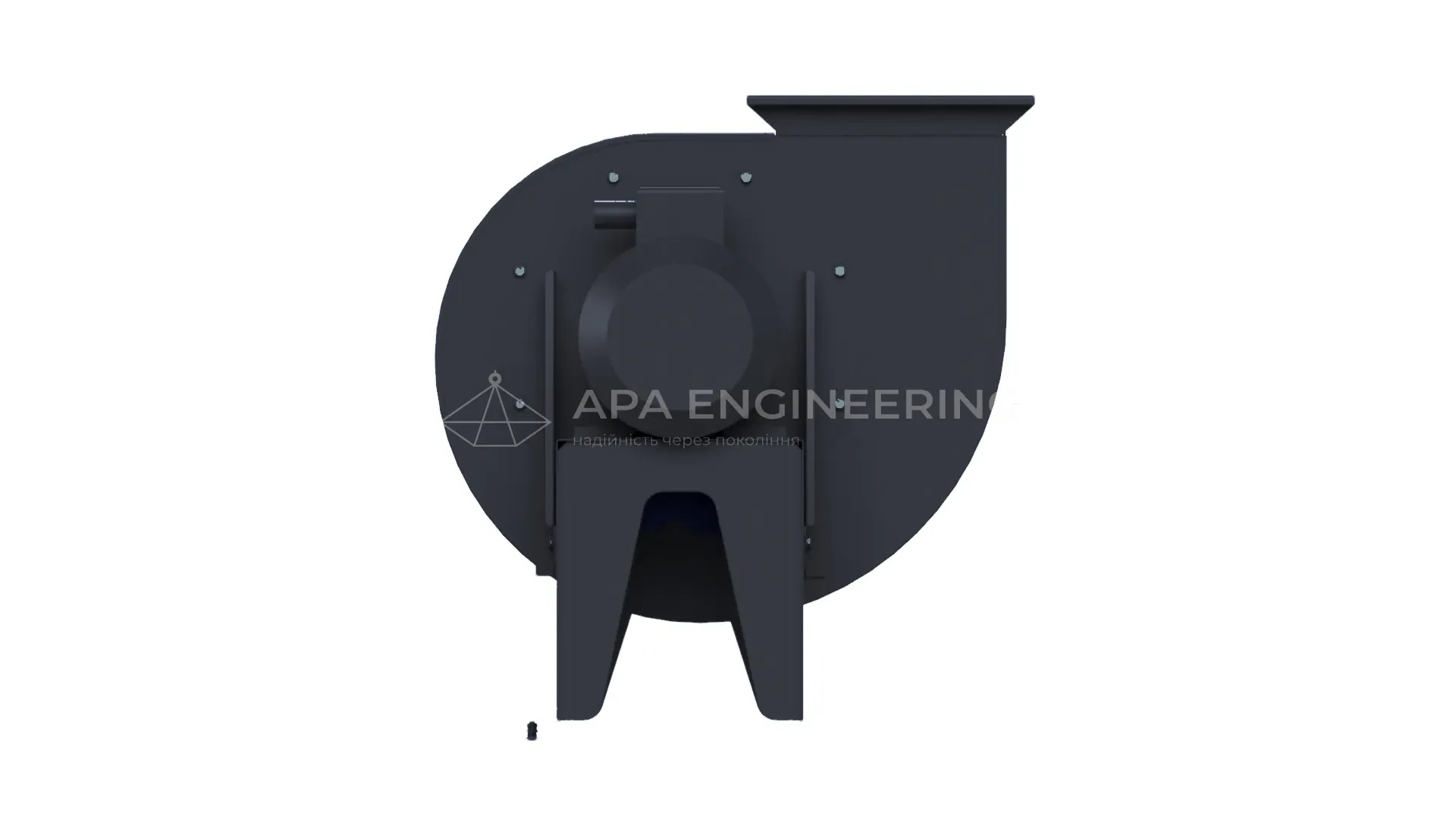

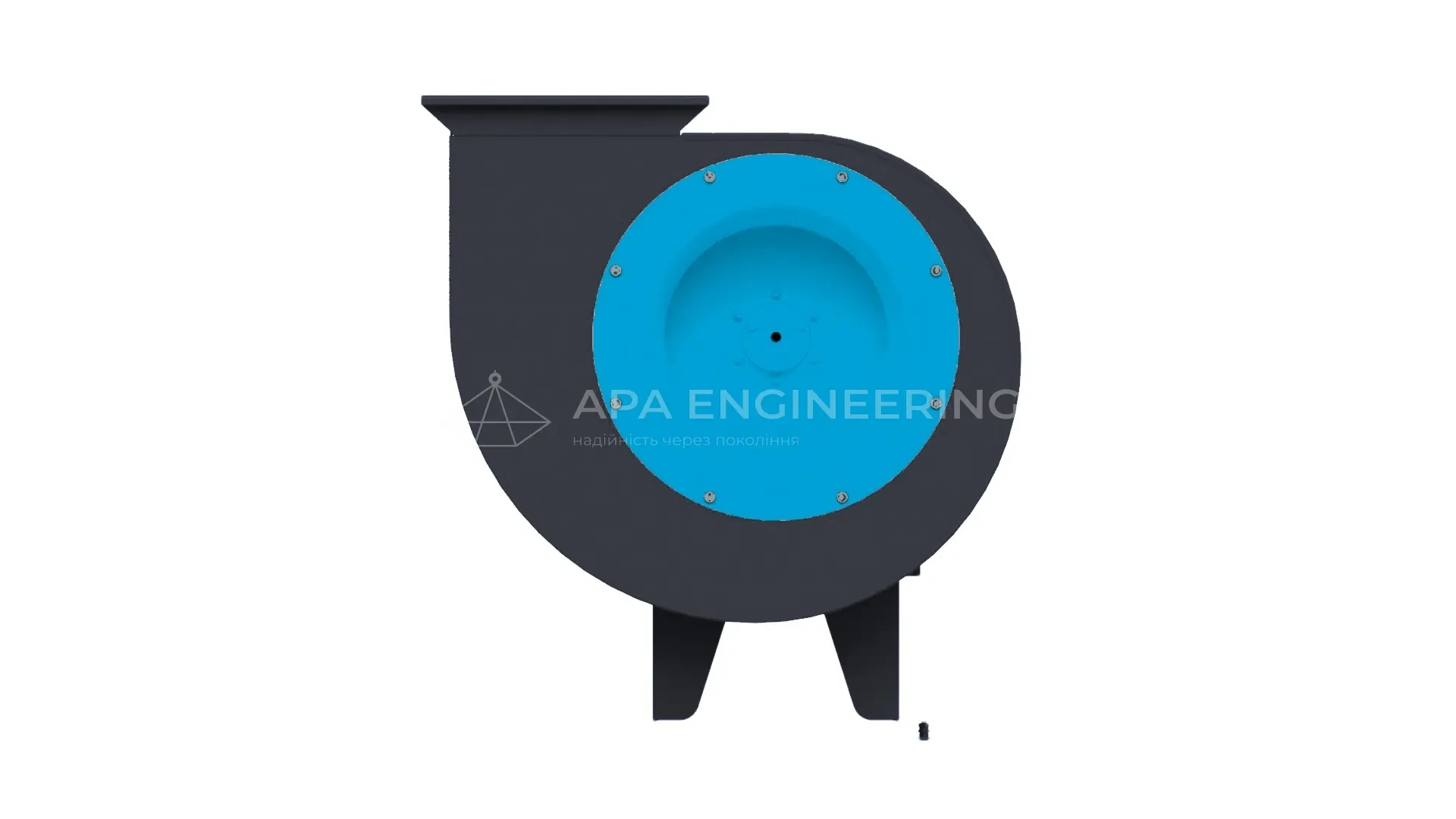

ВЦ 4-75 №3.15
Варіанти комплектації електродвигуном
| Технічні параметри ВЦ 4-75 №3.15 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| — | 0.18 кВт | 1500 об/хв | — | — | — | 7 974,00 ₴ |
| — | 0.25 кВт | 1500 об/хв | — | — | — | 9 279,00 ₴ |
| — | 0.37 кВт | 1500 об/хв | — | — | — | 9 424,00 ₴ |
| — | 0.55 кВт | 1500 об/хв | — | — | — | 10 613,00 ₴ |
| — | 0.75 кВт | 1500 об/хв | — | — | — | 11 164,00 ₴ |
| — | 1.10 кВт | 3000 об/хв | — | — | — | 11 164,00 ₴ |
| — | 1.50 кВт | 3000 об/хв | — | — | — | 11 309,00 ₴ |
| — | 2.20 кВт | 3000 об/хв | — | — | — | 12 179,00 ₴ |
| АИР90L2 | 3.00 кВт | 3000 об/хв | — | — | — | 12 831,00 ₴ |
| Технічні параметри ВЦ 4-75 №3.15 (1) | |
|---|---|
| Електродвигун — | |
| Потужність | 0.18 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 7 974,00 ₴ |
| Електродвигун — | |
| Потужність | 0.25 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 9 279,00 ₴ |
| Електродвигун — | |
| Потужність | 0.37 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 9 424,00 ₴ |
| Електродвигун — | |
| Потужність | 0.55 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 10 613,00 ₴ |
| Електродвигун — | |
| Потужність | 0.75 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 11 164,00 ₴ |
| Електродвигун — | |
| Потужність | 1.10 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 11 164,00 ₴ |
| Електродвигун — | |
| Потужність | 1.50 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 11 309,00 ₴ |
| Електродвигун — | |
| Потужність | 2.20 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 12 179,00 ₴ |
| Електродвигун АИР90L2 | |
| Потужність | 3.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 12 831,00 ₴ |
Характеристики ВЦ 4-75 №3.15
Центробіжний (радіальний) вентилятор ВЦ 4-75 розроблений для загальнопромислового використання. Його основна функція — транспортування повітряних мас та газоповітряних сумішей, нагрітих не більше ніж до 80°С, за умови відсутності в них клейких речовин, волокнистих включень, а також механічних частинок у концентрації понад 100 мг/м³. Агрегат належить до класу вентиляторів середнього тиску та оснащений одностороннім всмоктуванням. Лопатки робочого колеса мають зворотний вигин. Виробництво здійснюється згідно з вимогами ГОСТ 5976-90 (ДСТУ ГОСТ 5976:2009). Спіральний кожух корпусу виконано з вуглецевої сталі, а робоче колесо має зварну конструкцію з листового металу. За потреби можливе виготовлення у вибухобезпечному варіанті.
Характеристики вентилятора ВЦ 4-75 No3,15 (ВЦ 4-70-3,15)
Загальні характеристики
- вентилятор центробіжний (радіальний) низького тиску;
- виконання 1 (робоче колесо на валу електродвигуна);
- матеріал вуглецева сталь
(під замовлення - нержавіюча сталь, алюмінієві сплави, різнорідні метали); - фарбування вентилятора - порошкове (жовтий та синій кольори);
- можливість повороту равлика з кроком 45°;
- обертання робочого колеса ліве або праве;
- діаметр робочого колеса 315 мм;
- кількість лопаток робочого колеса 12 шт.;
- лопатки загнуті назад;
- продуктивність 1 350 ... 3 000 м³/год;
- робочий тиск 240 ... 1 380 Па;
- температура робочого середовища до 80°С;
- потужність електродвигуна 0,25 ... 3 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Аналоги відцентрових вентиляторів ВЦ 4-75 №3,15
Багато виробників вентиляційного обладнання України виготовляють аналоги ВЦ 4-75 №3,15 у відповідності з ТУ У 29.2-41569120-01-2017.
Найбільш розповсюджені моделі:
- ВЦ 4-75 (ВЦ 4-75 №3,15, ВЦ 4-75-3,15)
- ВЦ 4-70 (ВЦ 4-70 №3,15, ВЦ 4-70-3,15)
- ВР 80-70 (ВР 80-70 №3,15, ВР 80-70-3,15)
- ВР 80-75.1 (ВР 80-75 №3,15, ВР 80-75-3,15)
- ВР 86-77 (ВР 86-77 №3,15, ВР 86-77-3,15)
- ВР 88-72.1 (ВР 88-72 №3,15, ВР 88-72-3,15)
- ВР 89-75 (ВР 89-75 №3,15, ВР 89-75-3,15)
Переваги наших центробіжних вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Напрямок обертання вентилятора ВЦ 4-75 №3,15 та кути повороту корпуса равлика
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 4-75 №3,15 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-75 №3,15 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрямок корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВХОДУ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦ 4-75-3,15
Усі відцентрові вентилятори ВЦ 4-75-3,15 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і повітроводів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° і 315°.
Варіанти комплектації вентилятора ВЦ 4-75 3.15 електродвигунами
| Центробіжний вентилятор |
Електродвигун | Параметри вентилятора у робочій зоні | Віброізолятори | Повна маса | Габаритні розміри Довжина × Ширина × Висота |
||||
|---|---|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | Тип | Кількість | |||
| кВт | об/хв | м³/год | Па | шт. | кг | мм | |||
| ВЦ 4-75 №3,15 | АІР63А4 | 0,25 | 1500 | 1 350 | 240 | ДО38 | 4 | 39 | 532×590×647max |
| АІР63В4 | 0,37 | 1500 | 1 450 | 250 | ДО38 | 4 | 41 | ||
| АІР71А4 | 0,55 | 1500 | 1 600 | 270 | ДО38 | 4 | 43 | ||
| АІР71В4 | 0,75 | 1500 | 1 650 | 270 | ДО38 | 4 | 44 | ||
| АІР80А2 | 1,5 | 3000 | 2 700 | 1 250 | ДО39 | 4 | 46 | ||
| АІР80В2 | 2,2 | 3000 | 2 900 | 1 300 | ДО39 | 4 | 48 | ||
| АІР90L2 | 3 | 3000 | 3 000 | 1 380 | ДО39 | 4 | 50 | ||
Конструктивні особливості ВР 89-75-3,15 (запчастини до вентилятора)
Вузли вентилятора ВЦ 4-75 №3,15
- Корпус вентилятора ВЦ 4-75 №3,15
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний та квадратний вихідний патрубки з приєднувальними фланцями. Равлик можна переставляти (перекручувати) на рамі, тим самим змінюючи напрямок виходу повітря із вентилятора згідно ДСТУ 5976. Кількість кутів повороту корпуса відповідає кількості отворів під приєднувальні болти в задній стінці корпуса. Для забезпечення гарантійних умов на вентилятор кут повороту равлика виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким іншим згідно побажань замовника.

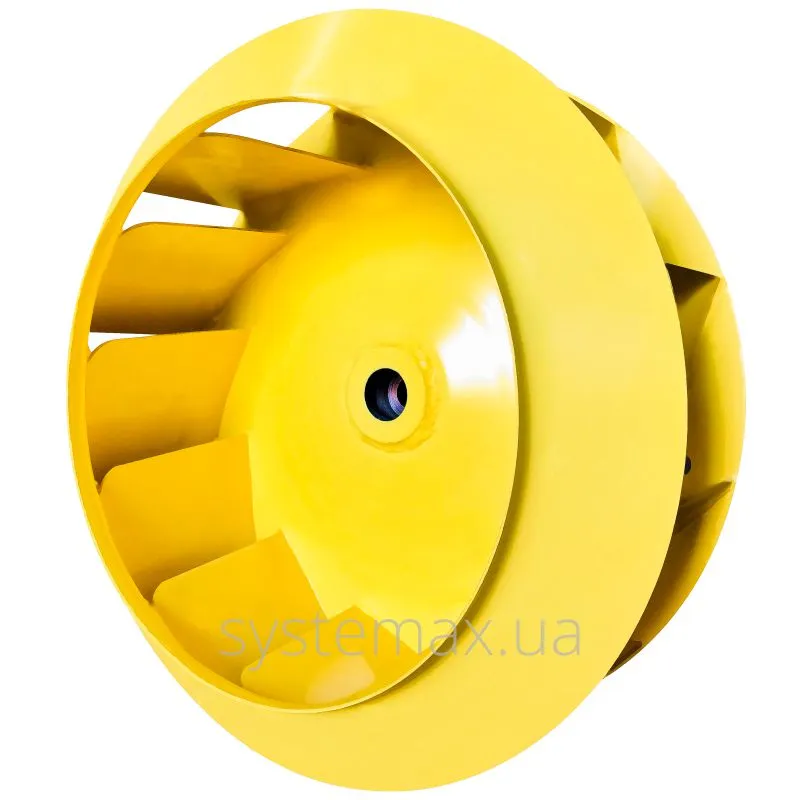

- Робоче колесо вентилятора ВЦ 4-75 №3,15
Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна.
- Електродвигун АІР для ВЦ 4-75 №3,15
Електродвигун встановлюється на станині (рамі), або, в окремих випадках, може кріпитися до корпусу вентилятора. Для комплектації ВЦ 4-75-3,15 підходять двигуни потужністю від 0,25 до 3 кВт з частотою обертання 1500 і 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама)
Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які можуть бути використані для встановлення вентилятора на віброізолятори ДО38 або ДО39 в кількості 4 шт.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖНИЙ ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-75 №3,15
ТЕЛЕФОНУЙТЕ МЕНЕДЖЕРУ
Матеріал корпуса і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовується у випадках, коли вентилятор працює в умовах з підвищеною агресивністю робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гаратія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Центробіжний вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Виконання вентилятора ВЦ 4-75 №3,15 за схемою №1
Для ВЦ 4-75 передбачено Виконання 1 - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги:
- компактні розміри;
- проста конструкція;
- низька ціна.
Робоче колесо вентилятора ВЦ 4-75 №3,15
Особливості
У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:
- 12 загнутих назад лопаток;
- переднього кільцеподібного диска;
- заднього цільного диска із ступицею посередині закріпленою на болтах.
Діаметр робочого колеса 315 мм (D=1,0×Dн). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення.
Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Габаритні та приєднувальні розміри радіального вентилятора ВЦ 4-75-3,15
Креслення схеми №1 - Стандартне виконання (без фланця на вхідному колекторі)
Креслення схеми №1 - Спеціальне виконання (з фланцем на вхідному колекторі)
Графік (діаграма) аеродинаміки центробіжного вентилятора ВЦ 4-75 №3,15
Умовні позначення
| Q | - | продуктивність по повітрю, 10³ м³/год; |
| Pv | - | повний тиск, Па; |
| η | - | коефіцієнт корисної дії (ККД); |
| N | - | споживана потужність двигуна, кВт; |
| n | - | частота обертання робочого колеса, об/хв; |
Якщо у Вас виникнуть складнощі з визначенням технічних характеристик вентилятора ВЦ 4-75 №3,15, просто телефонуйте нам на гарячу лінію +380 (98) 765 43 21 і наші спеціалісти з радістю допоможуть Вам!
Купити центробіжний вентилятор ВЦ 4-75 №3,15 в Києві або з доставкою по Україні
При покупці вентилятора ВЦ 4 75 3,15 важливо розуміти, що означає розшифровка маркування: Вц – центробіжний (радіальний) вентилятор, 4 75 вказує на його низький тиск. Технічні характеристики, розміри, габарити, монтаж вентилятора та його вага – це обов’язкова інформація, яку має надати виробник. Вся ця інформація зручно представлена на нашому сайті.
Завод ПК «APA Engineering» (Київ, Україна) головний виробник центробіжних вентиляторів. Перевірена якість, краща ціна, швидка доставка – все це заслуговано роками. Для нас не є проблемою зробити вентилятор ВЦ 4 75 3 15 під ваше особисте замовлення – дуттєвий вентилятор, витяжний вентилятор, посилений вентилятор. Важливо розібратися, щоб установка вентилятора була правильною. В цьому Вам допоможуть наші досвідчені менеджери, які із радістю все Вам пояснять та детально проконсультують по всіх питаннях.
Центробіжний вентилятор ВЦ 4-75 3,15 купити легко і просто. Зателефонуйте або напишіть нам вибравши один із номерів, на який вам зручніше та швидше. Також можна оформити замовлення у нас на сайті і менеджер сам зв'яжеться з вами, або надіславши лист на електронну пошту. Якщо вам потрібна заміна вентилятора, наші спеціалісти знайдуть точну модель за характеристиками, що працюватиме роками.
При замовленні вентилятора ВЦ 4-75-3,15 обов'язково надається паспорт, інструкція з експлуатації та всі необхідні документи. Промисловий вентилятор ВЦ 4-75-3,15 є на складі та швидко виготовляється на замовлення. ПК «APA Engineering» доставляє не тільки по території України. Здійснюється експорт у різні кінці світу: Казахстан, Молдова, Грузія, Білорусь. Купити ВЦ 4-75 № 3,15 можна оптом та в роздріб. Для постійних покупців діють накопичувальні знижки.
