ВЦ 4-75 №6.3
Варіанти комплектації електродвигуном
| Технічні параметри ВЦ 4-75 №6.3 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| — | 1.10 кВт | 1000 об/хв | — | — | — | 26 490,00 ₴ |
| — | 1.50 кВт | 1000 об/хв | — | — | — | 28 766,00 ₴ |
| — | 2.20 кВт | 1000 об/хв | — | — | — | 30 260,00 ₴ |
| АИРМ112МА6 | 3.00 кВт | 1000 об/хв | — | — | — | 34 059,00 ₴ |
| АИР100S4 | 3.00 кВт | 1500 об/хв | — | — | — | 30 666,00 ₴ |
| АИР100L4 | 4.00 кВт | 1500 об/хв | — | — | — | 30 637,00 ₴ |
| — | 5.50 кВт | 1500 об/хв | — | — | — | 34 769,00 ₴ |
| — | 7.50 кВт | 1500 об/хв | — | — | — | 40 845,00 ₴ |
| АД132М4 | 11.00 кВт | 1500 об/хв | — | — | — | 43 614,00 ₴ |
| Технічні параметри ВЦ 4-75 №6.3 (1) | |
|---|---|
| Електродвигун — | |
| Потужність | 1.10 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 26 490,00 ₴ |
| Електродвигун — | |
| Потужність | 1.50 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 28 766,00 ₴ |
| Електродвигун — | |
| Потужність | 2.20 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 30 260,00 ₴ |
| Електродвигун АИРМ112МА6 | |
| Потужність | 3.00 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 34 059,00 ₴ |
| Електродвигун АИР100S4 | |
| Потужність | 3.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 30 666,00 ₴ |
| Електродвигун АИР100L4 | |
| Потужність | 4.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 30 637,00 ₴ |
| Електродвигун — | |
| Потужність | 5.50 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 34 769,00 ₴ |
| Електродвигун — | |
| Потужність | 7.50 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 40 845,00 ₴ |
| Електродвигун АД132М4 | |
| Потужність | 11.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 43 614,00 ₴ |
Характеристики ВЦ 4-75 №6.3
Центробіжний (радіальний) вентилятор ВЦ 4-75 розроблений для загальнопромислового використання. Його основна функція — транспортування повітряних мас та газоповітряних сумішей, нагрітих не більше ніж до 80°С, за умови відсутності в них клейких речовин, волокнистих включень, а також механічних частинок у концентрації понад 100 мг/м³. Агрегат належить до класу вентиляторів середнього тиску та оснащений одностороннім всмоктуванням. Лопатки робочого колеса мають зворотний вигин. Виробництво здійснюється згідно з вимогами ГОСТ 5976-90 (ДСТУ ГОСТ 5976:2009). Спіральний кожух корпусу виконано з вуглецевої сталі, а робоче колесо має зварну конструкцію з листового металу. За потреби можливе виготовлення у вибухобезпечному варіанті.
Характеристики вентилятора ВЦ 4-75 No6,3 (ВЦ 4-70-6,3)
Загальні характеристики
- вентилятор центробіжний (радіальний) низького тиску;
- виконання 1 (робоче колесо на валу електродвигуна);
- матеріал вуглецева сталь
(під замовлення - нержавіюча сталь, алюмінієві сплави, різнорідні метали); - фарбування вентилятора - порошкове (жовтий та синій кольори);
- можливість повороту равлика з кроком 45°;
- обертання робочого колеса ліве або праве;
- діаметр робочого колеса 630 мм;
- кількість лопаток робочого колеса 12 шт.;
- лопатки загнуті назад;
- продуктивність 6 200 ... 14 200 м³/год;
- робочий тиск 450 ... 970 Па;
- температура робочого середовища до 80°С;
- потужність електродвигуна 1,5 ... 11 кВт;
- напруга мережі 380 В;
- гарантія 2 роки.
Аналоги відцентрових вентиляторів ВЦ 4-75 №6,3
Багато виробників вентиляційного обладнання України виготовляють аналоги ВЦ 4-75 №6,3 у відповідності з ТУ У 29.2-41569120-01-2017.
Найбільш розповсюджені моделі:
- ВЦ 4-75 (ВЦ 4-75 №6,3, ВЦ 4-75-6,3)
- ВЦ 4-70 (ВЦ 4-70 №6,3, ВЦ 4-70-6,3)
- ВР 80-70 (ВР 80-70 №6,3, ВР 80-70-6,3)
- ВР 80-75.1 (ВР 80-75 №6,3, ВР 80-75-6,3)
- ВР 86-77 (ВР 86-77 №6,3, ВР 86-77-6,3)
- ВР 88-72.1 (ВР 88-72 №6,3, ВР 88-72-6,3)
- ВР 89-75 (ВР 89-75 №6,3, ВР 89-75-6,3)
Переваги наших центробіжних вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Напрямок обертання вентилятора ВЦ 4-75 №6,3 та кути повороту корпуса равлика
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 4-75 №6,3 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-75 №6,3 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрямок корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВХОДУ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦ 4-75-6,3
Усі відцентрові вентилятори ВЦ 4-75-6,3 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і повітроводів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° і 315°.
Варіанти комплектації вентилятора ВЦ 4-75 6,3 електродвигунами
| Центробіжний вентилятор |
Електродвигун | Параметри вентилятора у робочій зоні | Віброізолятори | Повна маса | Габаритні розміри Довжина × Ширина × Висота |
||||
|---|---|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | Тип | Кількість | |||
| кВт | об/хв | м³/год | Па | шт. | кг | мм | |||
| ВЦ 4-75 №6,3 | АІР90L6 | 1,5 | 1000 | 7 500 | 470 | ДО40 | 6 | 135 | 970×1147×1184 |
| АІР100L6 | 2,2 | 1000 | 7 800 | 480 | ДО40 | 6 | 146 | ||
| АІР112МА6 | 3 | 1000 | 8 200 | 495 | ДО40 | 6 | 158 | ||
| АІР112М4 | 5,5 | 1500 | 10 300 | 920 | ДО40 | 6 | 164 | ||
| АІР132S4 | 7,5 | 1500 | 11 800 | 950 | ДО40 | 6 | 180 | ||
| АІР132М4 | 11 | 1500 | 14 200 | 970 | ДО40 | 6 | 199 | ||
Конструктивні особливості ВР 89-75-6,3 (запчастини до вентилятора)
Вузли вентилятора ВЦ 4-75 №6,3
- Корпус вентилятора ВЦ 4-75 №6,3
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний та квадратний вихідний патрубки з приєднувальними фланцями. Равлик можна переставляти (перекручувати) на рамі, тим самим змінюючи напрямок виходу повітря із вентилятора згідно ДСТУ 5976. Кількість кутів повороту корпуса відповідає кількості отворів під приєднувальні болти в задній стінці корпуса. Для забезпечення гарантійних умов на вентилятор кут повороту равлика виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким іншим згідно побажань замовника.
- Робоче колесо вентилятора ВЦ 4-75 №6,3
Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна.
- Електродвигун АІР для ВЦ 4-75 №6,3
Електродвигун встановлюється на станині (рамі), або, в окремих випадках, може кріпитися до корпусу вентилятора. Для комплектації ВЦ 4-75-6,3 підходять двигуни потужністю від 1,1 до 11 кВт з частотою обертання 1000 і 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама)
Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які можуть бути використані для встановлення вентилятора на віброізолятори ДО40 в кількості 6 шт.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖНИЙ ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-75 №6,3
ТЕЛЕФОНУЙТЕ МЕНЕДЖЕРУ
Матеріал корпуса і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовується у випадках, коли вентилятор працює в умовах з підвищеною агресивністю робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гаратія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Центробіжний вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Виконання вентилятора ВЦ 4-75 №6,3 за схемою №1
Для ВЦ 4-75 передбачено Виконання 1 - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги:
- компактні розміри;
- проста конструкція;
- низька ціна.

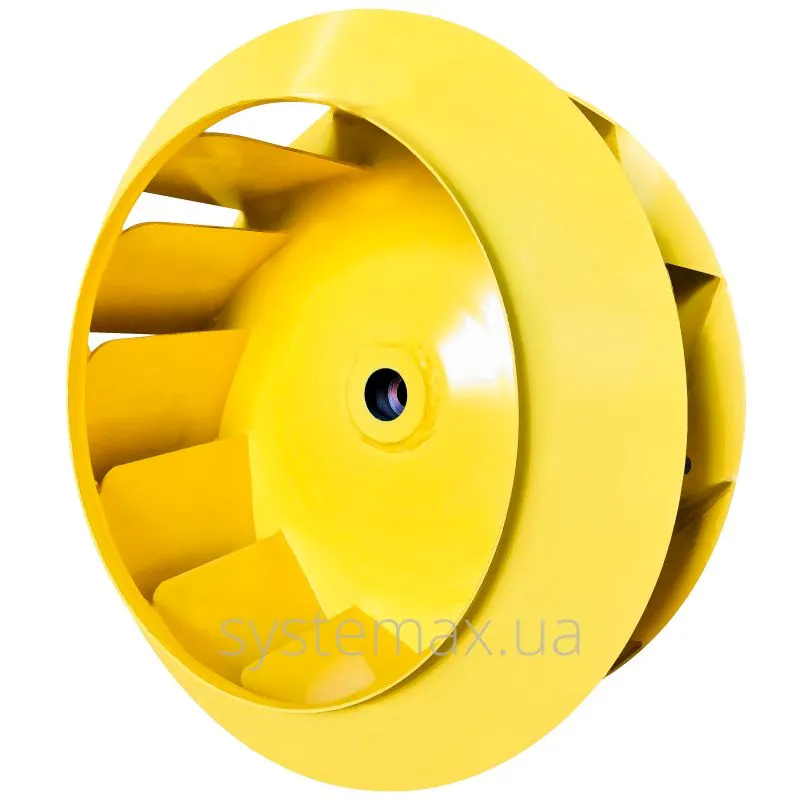

Робоче колесо вентилятора ВЦ 4-75 №6,3
Особливості
У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:
- 12 загнутих назад лопаток;
- переднього кільцеподібного диска;
- заднього цільного диска із ввареною посередині ступицею.
Діаметр робочого колеса 630 мм (D=1,0×Dн). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення.
Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Габаритні та приєднувальні розміри радіального вентилятора ВЦ 4-75-6,3
Креслення схеми виконання 1
Креслення схеми виконання 5.1
Креслення схеми виконання 5.2
Графік (діаграма) аеродинаміки центробіжного вентилятора ВЦ 4-75 №6,3
Умовні позначення
| Q | - | продуктивність по повітрю, 10³ м³/год; |
| Pv | - | повний тиск, Па; |
| η | - | коефіцієнт корисної дії (ККД); |
| N | - | споживана потужність двигуна, кВт; |
| n | - | частота обертання робочого колеса, об/хв; |
Якщо у Вас виникнуть складнощі з визначенням технічних характеристик вентилятора ВЦ 4-75 №6,3, просто телефонуйте нам на гарячу лінію +380 (98) 765 43 21 і наші спеціалісти з радістю допоможуть Вам!
