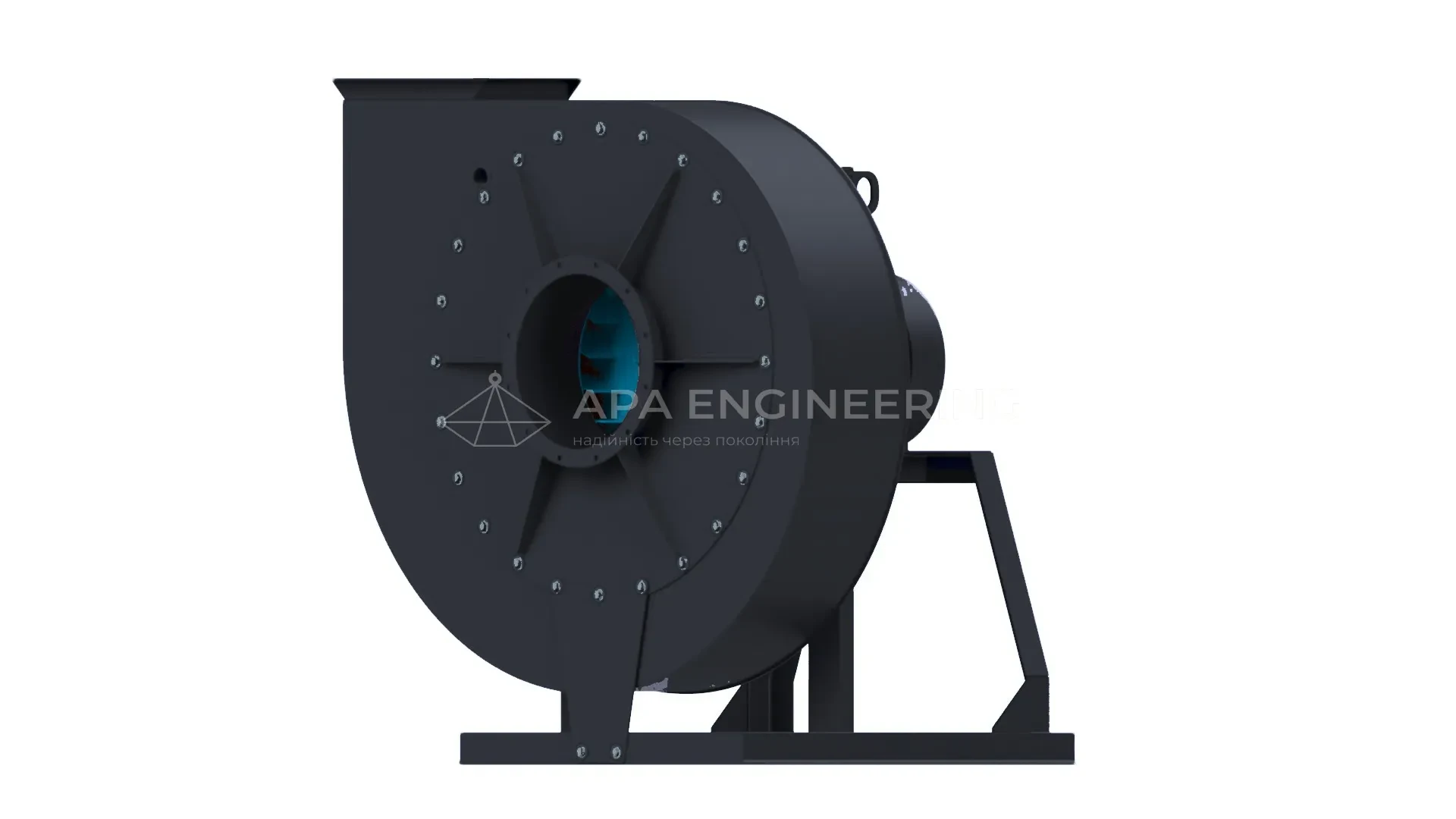

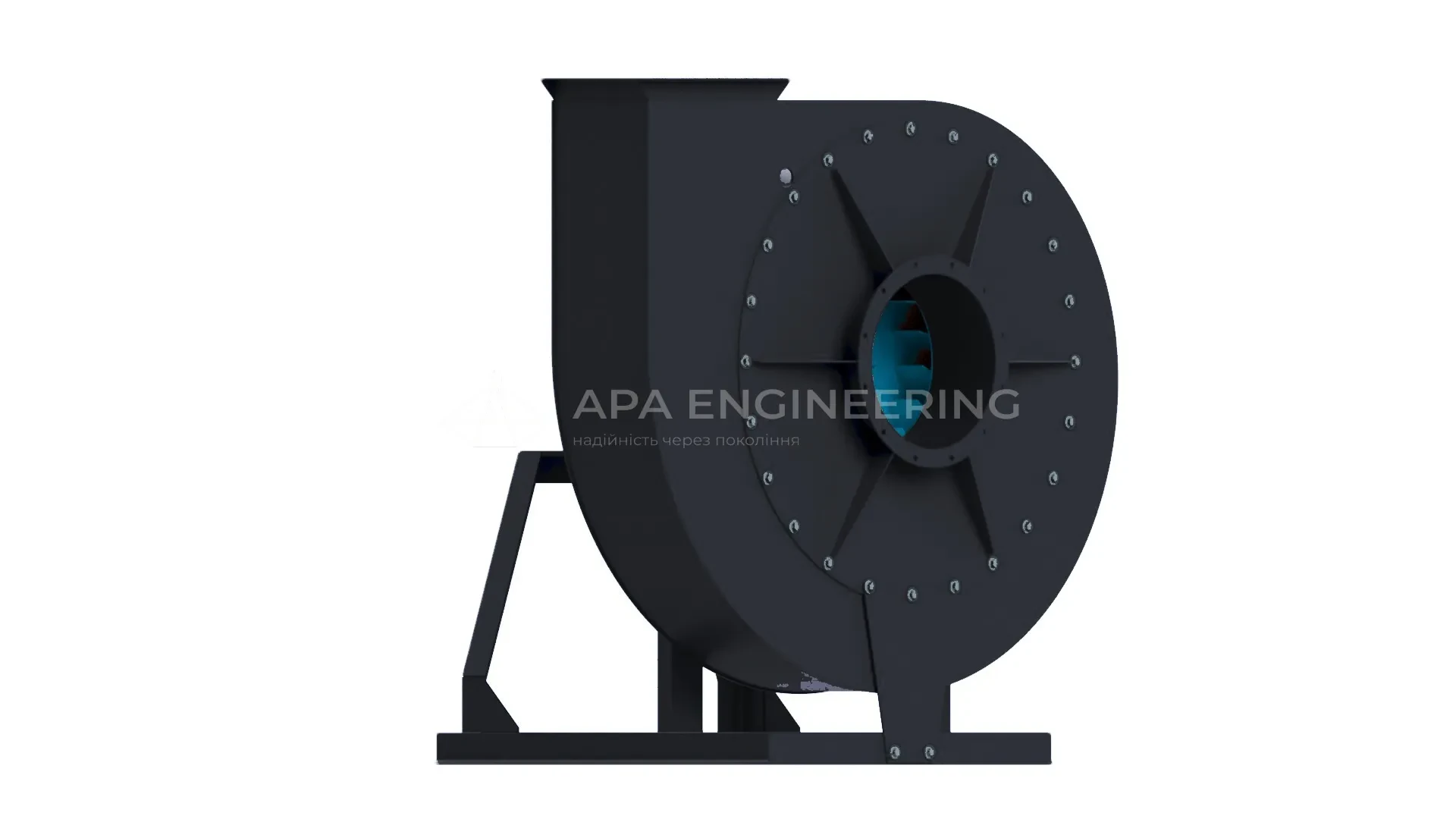

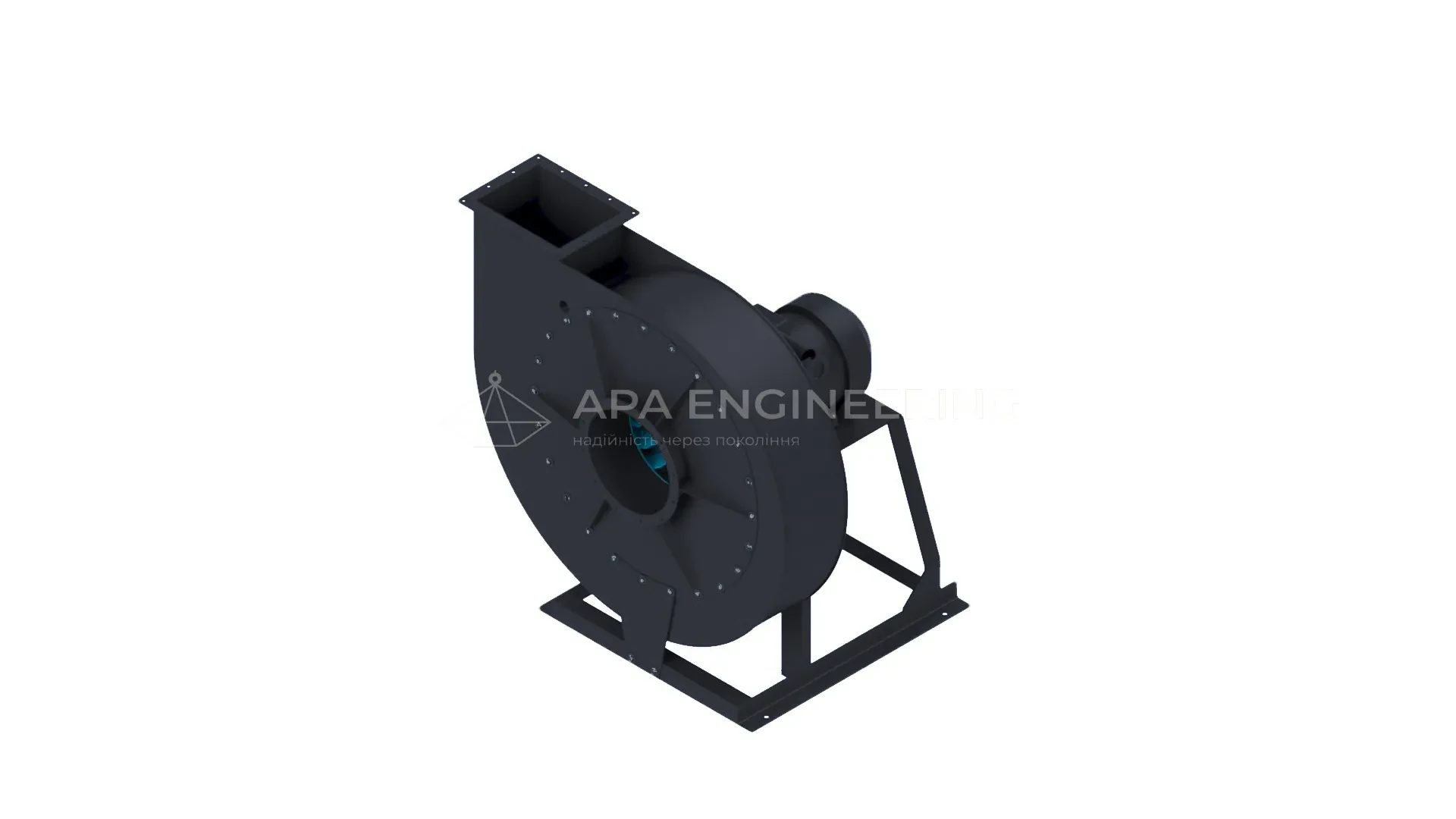

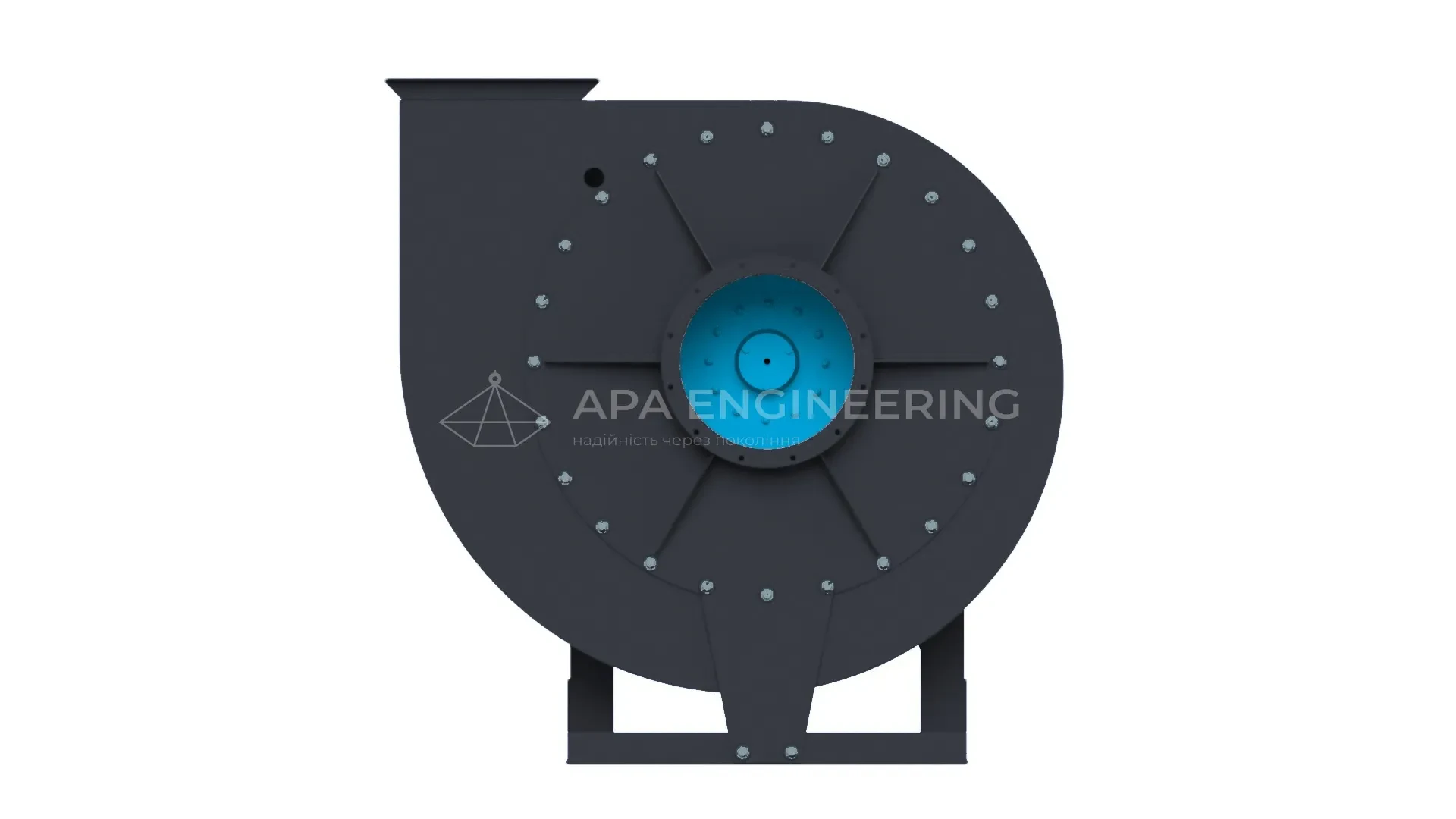

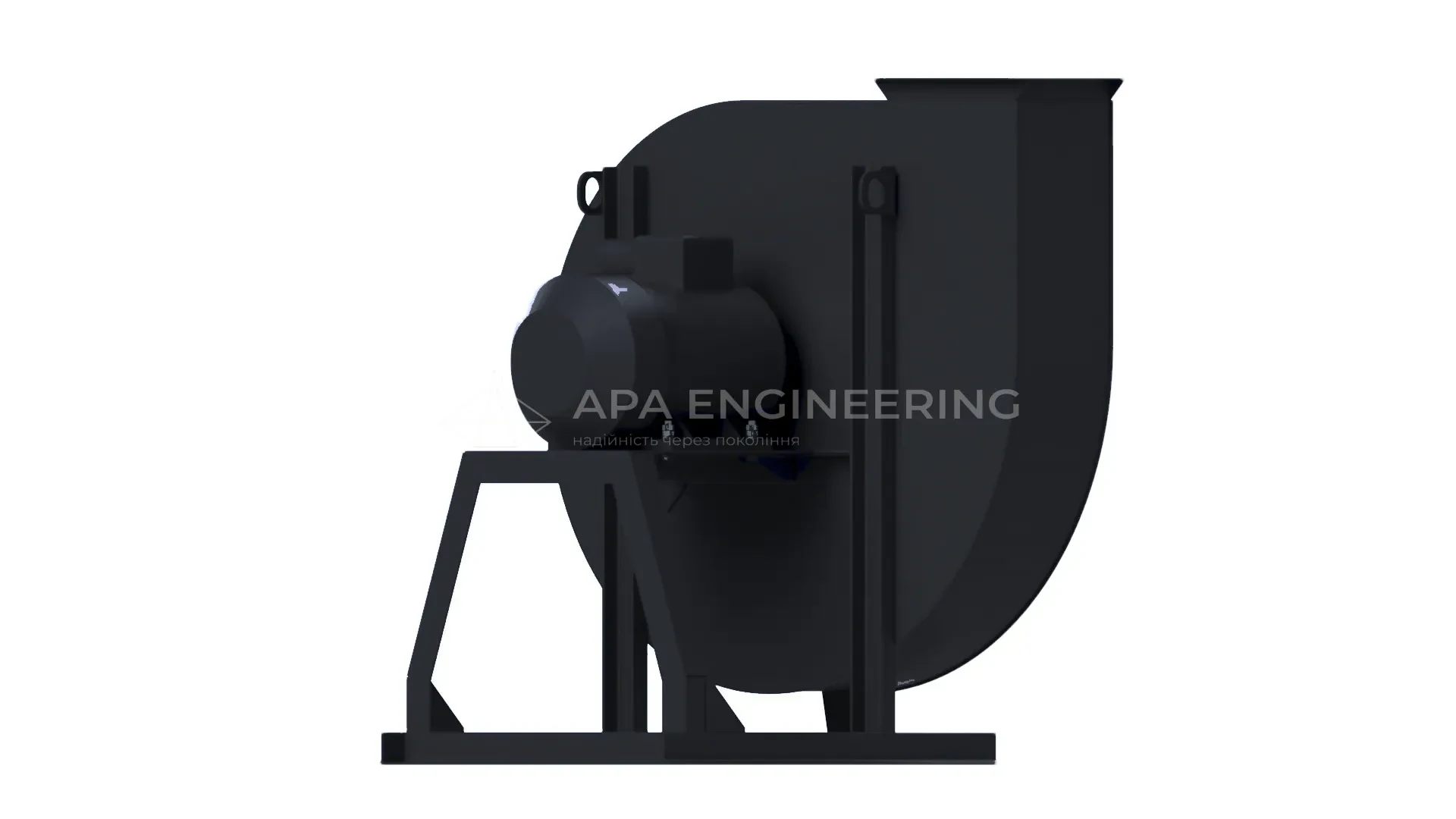

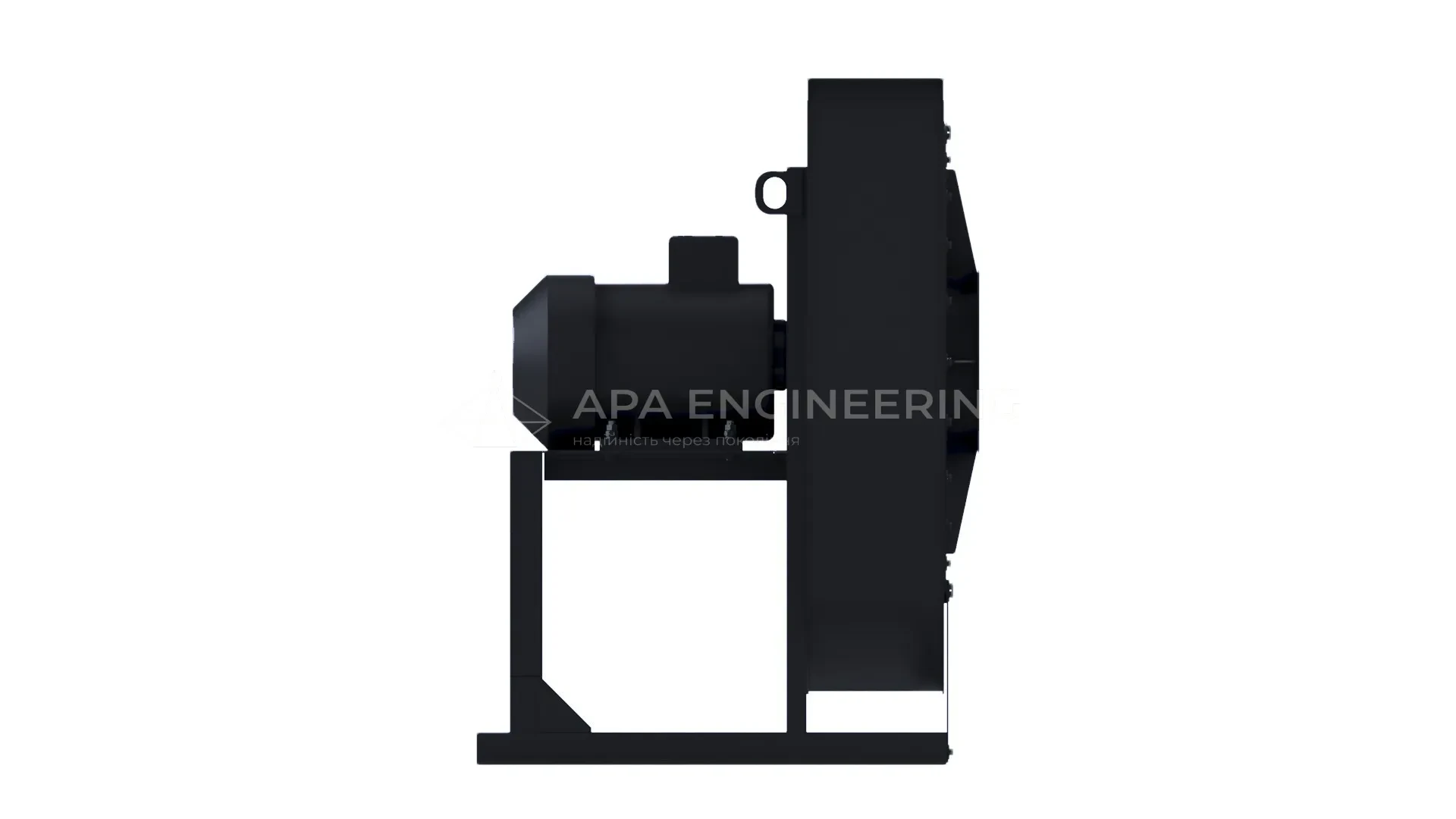

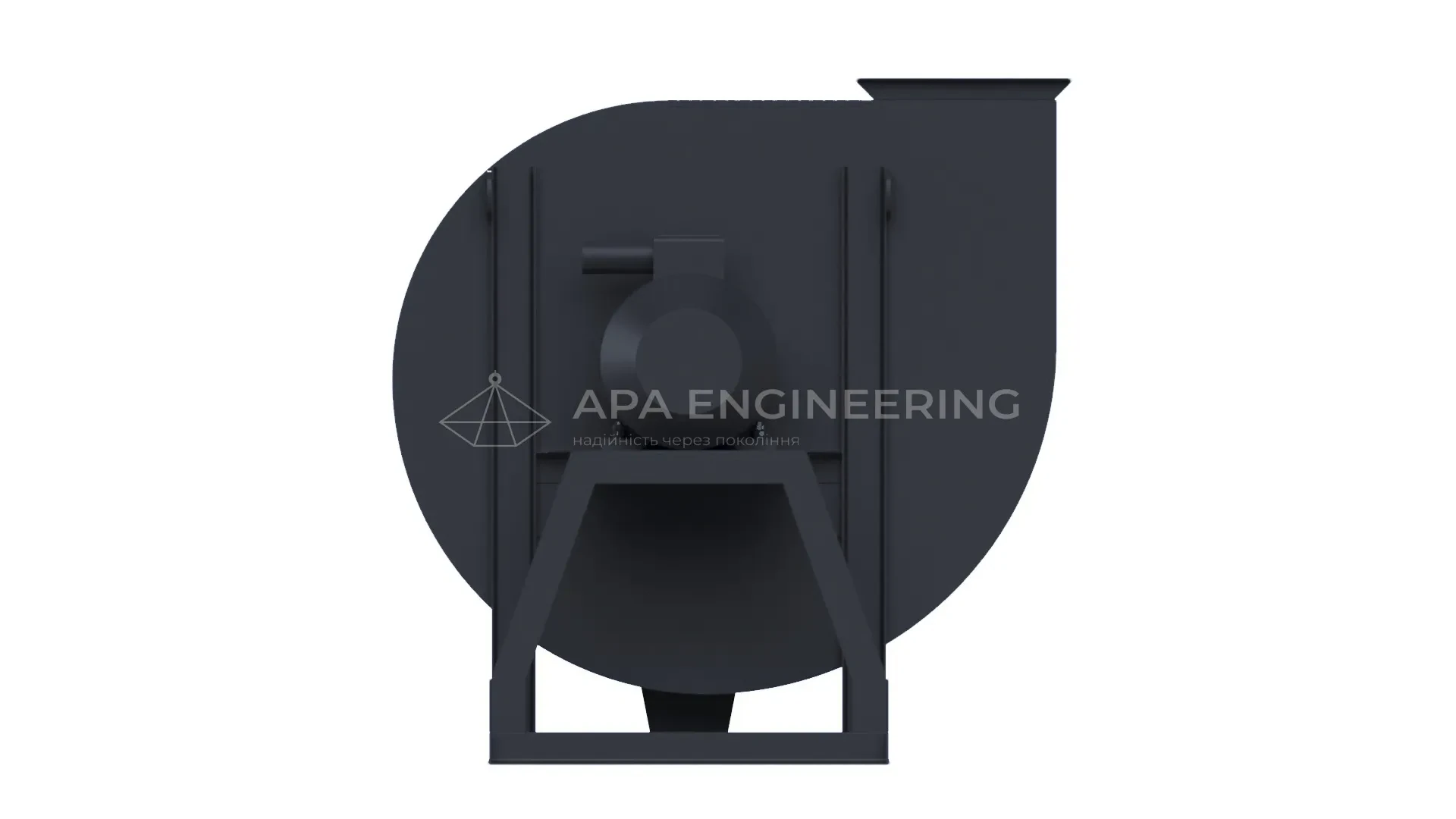

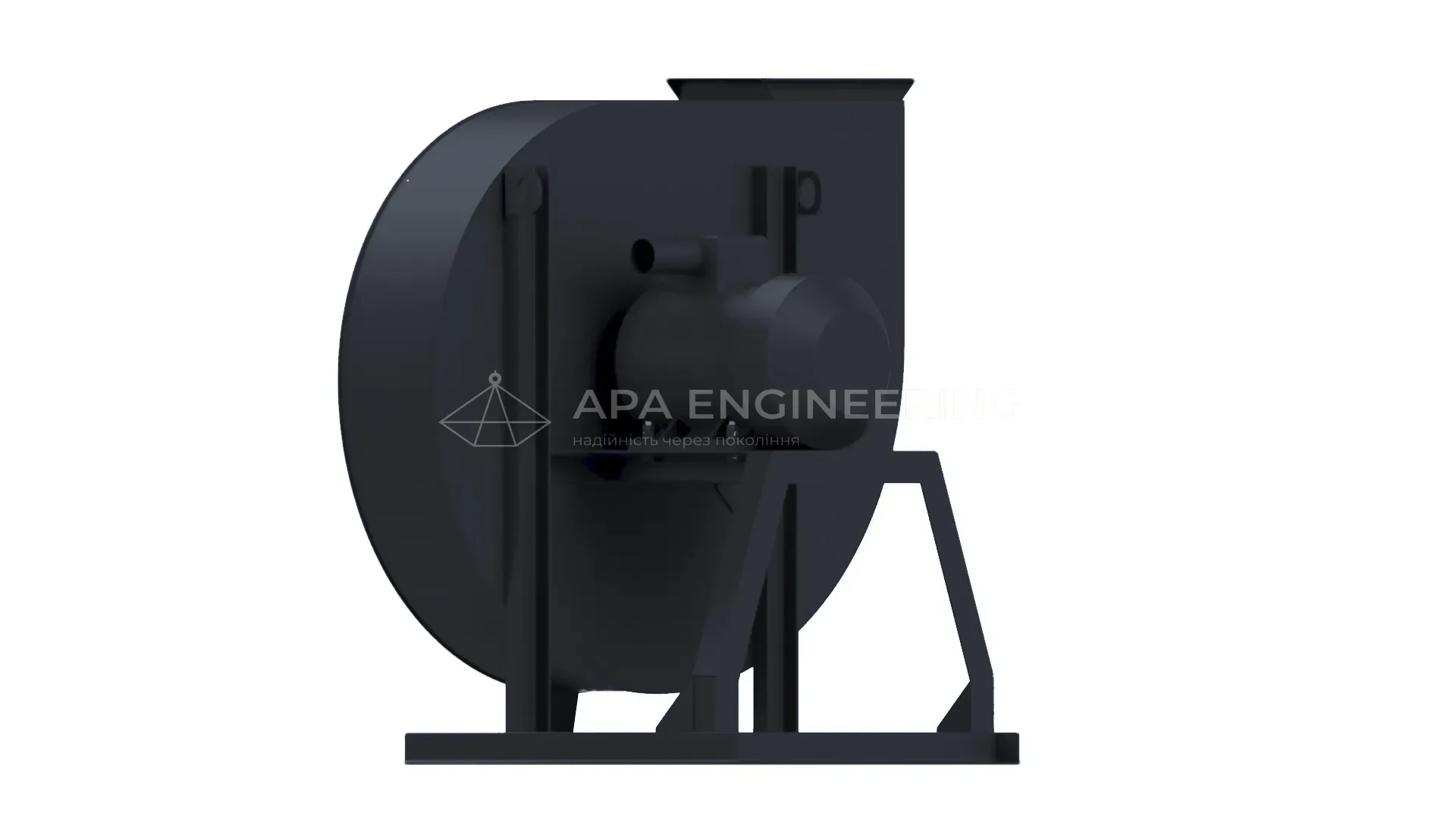

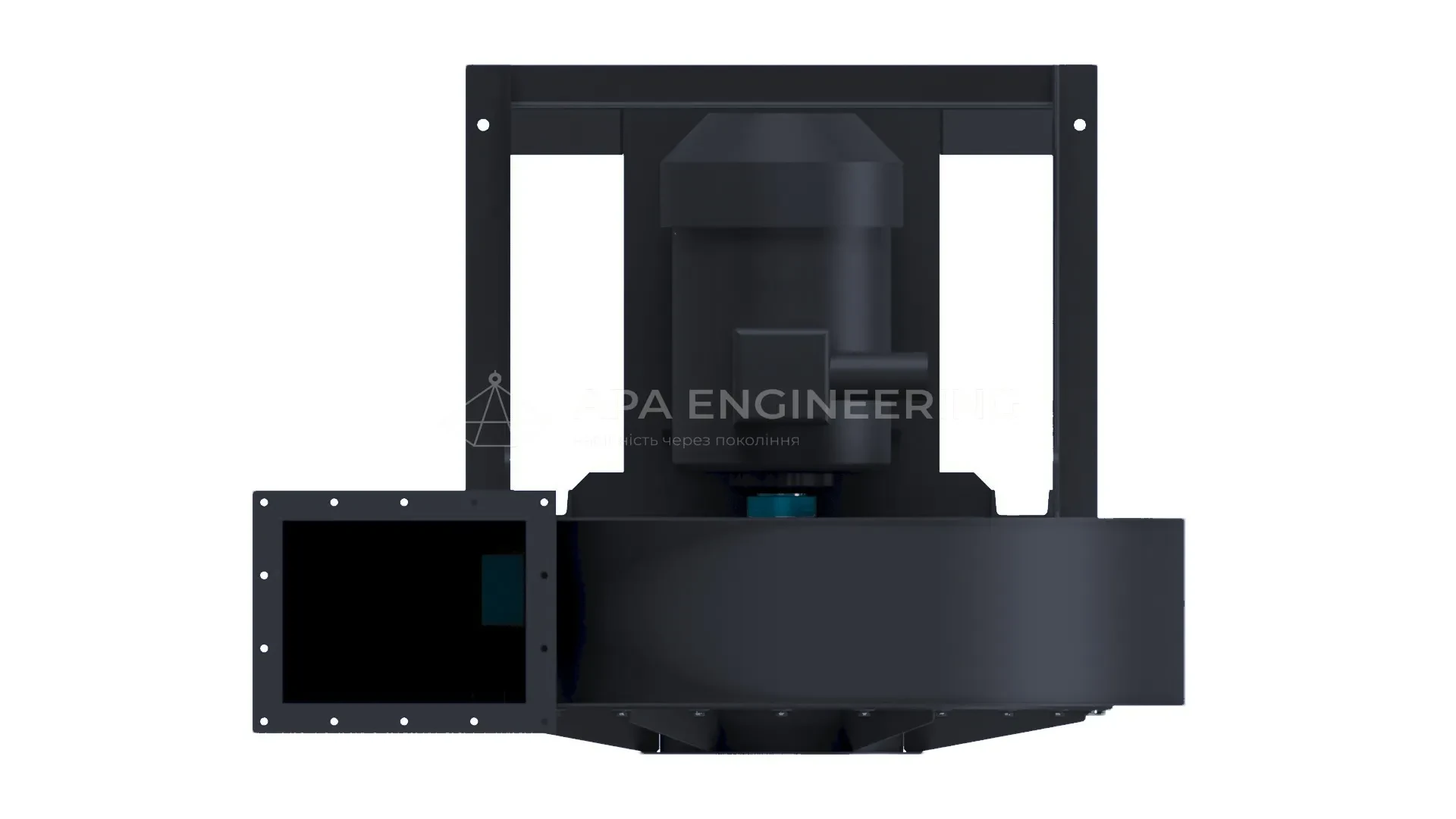

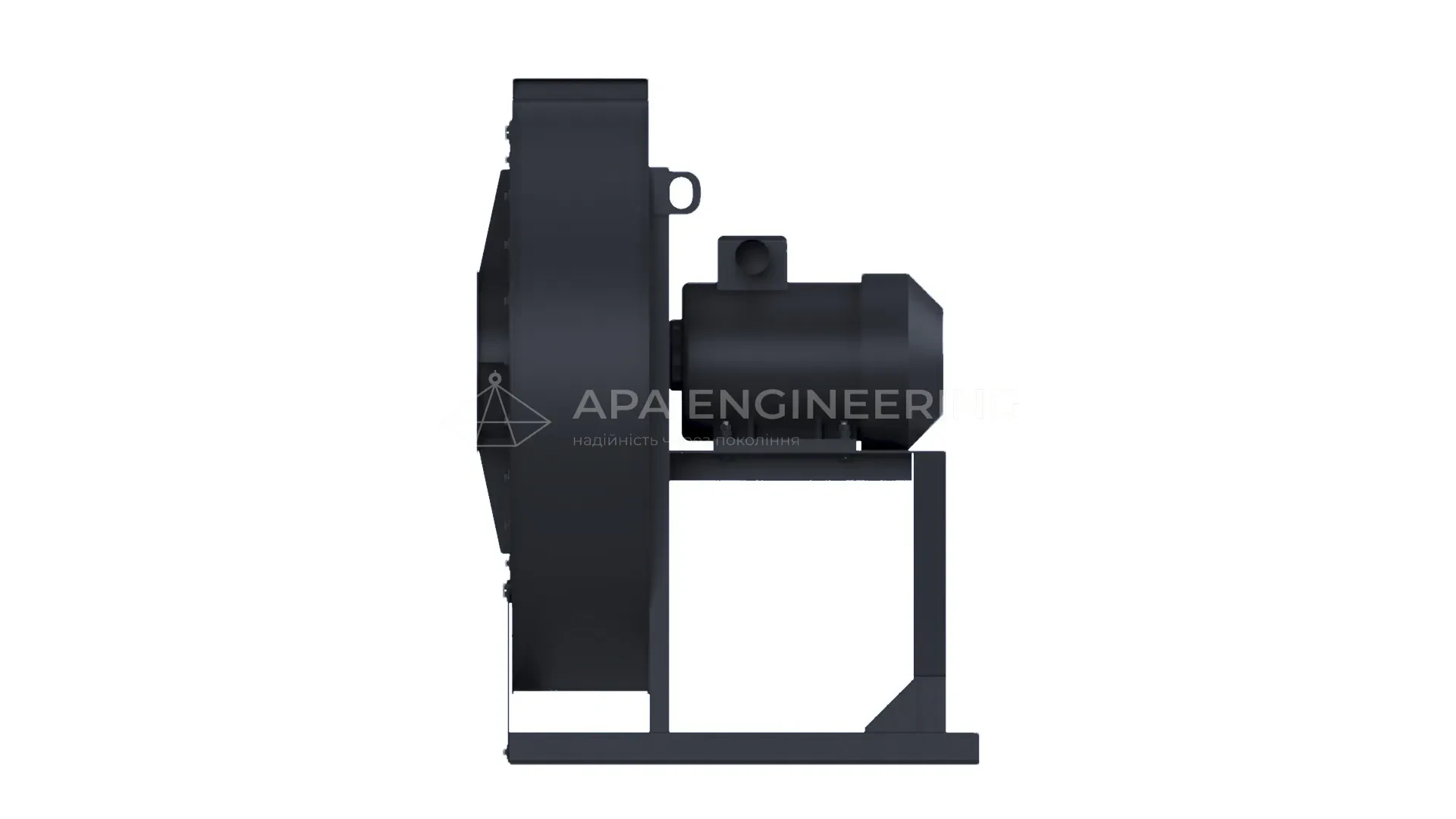

ВЦ 6-28 №6.3
Варіанти комплектації електродвигуном
| Технічні параметри ВЦ 6-28 №6.3 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| АД160S2 | 15.00 кВт | 3000 об/хв | — | — | — | 65 429,00 ₴ |
| — | 18.50 кВт | 3000 об/хв | — | — | — | 68 590,00 ₴ |
| АД180S2 | 22.00 кВт | 3000 об/хв | — | — | — | 82 104,00 ₴ |
| АД180М2 | 30.00 кВт | 3000 об/хв | — | — | — | 88 150,00 ₴ |
| Технічні параметри ВЦ 6-28 №6.3 (1) | |
|---|---|
| Електродвигун АД160S2 | |
| Потужність | 15.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 65 429,00 ₴ |
| Електродвигун — | |
| Потужність | 18.50 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 68 590,00 ₴ |
| Електродвигун АД180S2 | |
| Потужність | 22.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 82 104,00 ₴ |
| Електродвигун АД180М2 | |
| Потужність | 30.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 88 150,00 ₴ |
Характеристики ВЦ 6-28 №6.3
Центробіжний (радіальний) вентилятор високого тиску ВЦ 6-28 створений для промислового використання загального характеру. Забезпечує переміщення очищеного повітря та неагресивних газоповітряних сумішей із температурою, що не перевищує 80°С. Робоче середовище не повинно мати клейких чи волокнистих включень, а вміст пилоподібних та інших механічних домішок має залишатися в межах 100 мг/м³. Конструктивно це вентилятор високого тиску із одностороннім забором повітря. Корпусна частина виконана як спіральний зварний кожух з вуглецевої сталі. Виробництво регламентоване ГОСТ 5976-90 (ДСТУ ГОСТ 5976:2009).
Характеристики радіального вентилятора ВЦ 6-28 No6,3
Основні характеристики
- вентилятор центробіжний (радіальний) високого тиску;
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - кут повороту корпусу улітки - кратний 45° (виставляється на заводі);
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 15 ... 37 кВт;
- діаметр робочого колеса 630 мм;
- кількість лопаток робочого колеса 16 шт.;
- лопатки загнуті назад;
- продуктивність 4500 ... 12000 м³/час;
- робочий тиск 3900 ... 8000 Па;
- температура робочого середовища до 80°С;
- напруга мережі 380 В;
- гарантія 2 роки.
Застосування і аналоги центробіжних вентиляторів ВЦ 6-28 №6,3
ВЦ 6-28 №6,3 належать до серії центробіжних вентиляторів з високим тиском. Його застосовують:
- в системах вентиляції і кондиціонування приміщень, якщо повітря потрібно подавати через велику протяжність/складність повітряних каналів;
- в технологічних процесах (подача повітря в печі, вагранки та інше);
- в установках пневмотранспорту ежекційного типу.
На заводі APA Engineering даний вентилятор виготовляється у відповідності з ТУ У 29.2-36342124-01-2017 на сучасному обладнанні і з застосуванням нових технологій. Він відповідає усім відповідним стандартам ДСТУ. По технічним параметрам ВЦ 6-28-6,3 виробництва APA Engineering являється більш досконалим і ефективним ніж аналоги, що робились і досі робляться на деяких заводах в Україні.
Найбільш поширені моделі серед виробників вентиляційного обладнання України:
- ВЦ 6-28 №6,3 (ВЦ 6-28-6,3, ВЦ 6 28 6,3)
- ВР 120-28 №6,3 (ВР 120-28-6,3, ВР 120 28 6,3)
Напрям обертання вентилятора ВЦ 6-28-6,3 та кути повороту корпусу улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 6-28 №6,3 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 6-28 №6,3 (лівий)
0°...315° - кут повороту корпусу вентилятора
Як визначити напрямок обертання
Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпусу ВЦ-6-28-6,3
Центробіжні вентилятори ВЦ6-28-6,3 можуть бути виготовлені з будь-яким кутом повороту улітки. Це дозволяє суттєво спростити монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Стандартні кути повороту улітки: 0°, 45°, 90°, 135°, 180°, 225°, 270° та 315°.
Як правило, не рекомендується змінювати кут повороту корпусу вентилятора своїми силами, оскільки буде порушене балансування робочого колеса. У процесі збирання вентилятора на заводі улітку виставляють під необхідним кутом з наступним динамічним балансуванням робочого колеса на валу електродвигуна.
Технічні параметри ВЦ 6 28 6,3
| Центробіжний вентилятор |
Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота |
|||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВЦ 6-28 №6,3 Схема 1 |
АІР160S2 | 15 | 3 000 | 4 500 | 7 900 | 258 | 846×977×1055 |
| АІР160М2 | 18,5 | 3 000 | 5 600 | 8 000 | 267 | ||
| АІР180S2 | 22 | 3 000 | 7 000 | 7 400 | 290 | ||
| АІР180М2 | 30 | 3 000 | 11 000 | 4 100 | 313 | ||
| АІР200М2 | 37 | 3 000 | 12 000 | 3 900 | 363 | ||
Конструктивні особливості ВЦ-6-28-6,3
Вузли вентилятора ВЦ 6-28 №6,3
- Корпус вентилятора ВЦ 6-28 №6,3 (улітка)
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Згідно ДСТУ 5976 улітка вентилятора на заводі може бути виставлена під будь-яким кутом кратним 45° (або іншим, який побажає замовник).
- Робоче колесо вентилятора ВЦ 6-28 №6,3
Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 16 загнутих назад лопаток. Динамічно збалансоване. Діаметр робочого колеса 630 мм (D=1,0×Dн). Бувають модифікації з більшим і меншим діаметром на 5% і 10% (D=0,9×Dн, D=0,95×Dн, D=1,05×Dн, D=1,1×Dн), але виготовляються тільки під замовлення.
- Електродвигун АІР для улітки ВЦ 6-28 №6,3
Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 6-28-6,3 підходять двигуни потужністю від 15 до 37 кВт з частотою обертання 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама)
Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 6-28 №6,3
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовується у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газоповітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Радіальний вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Конструктивне виконання вентилятора ВЦ 6-28 №6,3
Для витяжки ВЦ 6-28 №6,3 передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги наших промислових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Габаритні та приєднувальні розміри радіального вентилятора ВЦ 6-28-6,3 (ВР 120-28-6,3)
Креслення схеми виконання №1
Графік (діаграма) аеродинаміки ВЦ 6-28 №6,3
Умовні позначення
| Q | - | продуктивність по повітрю, 10³ м³/год; |
| Pv | - | повний тиск, Па; |
| η | - | коефіцієнт корисної дії (ККД); |
| N | - | споживана потужність двигуна, кВт; |
| n | - | частота обертання робочого колеса, об/хв; |
Як купити центробіжний вентилятор високого тиску ВЦ 6-28 №6,3 (виконання 1)
Радіальні вентиляційні агрегати ВЦ 6-28 №6,3 виробляються в Україні у місті Київ на заводі ПК APA Engineering. Якість виготовлення вентиляторів на дуже високому рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені показники продуктивності і ККД, порошкове фарбування. Кожний вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ДСТУ. Гарантія на такий вентилятор складає 2 роки.
Виготовлення і продаж вентиляційного обладнання виробництва ПК APA Engineering здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європи, СНД і Близького сходу. Особливо Казахстан, Туркменістан, Грузія, Молдова купити вентилятор ВЦ 6-28 №6,3 можуть без ніяких складнощів (допомагаємо з оформленням митних документів і доставкою). Купити ВЦ 6-28-6,3 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.
Промислові центробіжні вентилятори ВЦ 6-28 №6,3 завжди підтримуються у достатній кількості на складах компанії APA Engineering. Тому, якщо у Вас виникла необхідність у придбанні даного виду обладнання - купити радіальний вентилятор ВЦ 6-28-6,3 проблем не складе. Для цього телефонуйте за номером +380 (98) 765 43 21, або оформляйте он-лайн замовлення на нашому сайті https://dev.apa-engineering.com, або пишіть на електронну пошту apa.eng.info@gmail.com. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - з радістю допоможемо!
Компанія-виробник ПК APA Engineering пропонує самі вигідні умови по ціні, термінам поставки та умовам оплати на всі вентилятори. Для постійних замовників завжди діють накопичувальні знижки.
