ВЦП 6-46 №5
Варіанти комплектації електродвигуном
| Технічні параметри ВЦП 6-46 №5 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| — | 7.50 кВт | 3000 об/хв | — | — | — | 67 559,00 ₴ |
| АД132М2 | 11.00 кВт | 3000 об/хв | — | — | — | 74 374,00 ₴ |
| АД160S2 | 15.00 кВт | 3000 об/хв | — | — | — | 83 436,00 ₴ |
| АИР100S4 | 3.00 кВт | 1500 об/хв | — | — | — | 36 225,00 ₴ |
| АИР100L4 | 4.00 кВт | 1500 об/хв | — | — | — | 76 410,00 ₴ |
| — | 5.50 кВт | 1500 об/хв | — | — | — | 80 543,00 ₴ |
| — | 7.50 кВт | 1500 об/хв | — | — | — | 101 013,00 ₴ |
| АД132М4 | 11.00 кВт | 1500 об/хв | — | — | — | 103 783,00 ₴ |
| АД160S4 | 15.00 кВт | 1500 об/хв | — | — | — | 113 266,00 ₴ |
| АД180S2 | 22.00 кВт | 3000 об/хв | — | — | — | 112 936,00 ₴ |
| АИРМ112МВ6 | 4.00 кВт | 1000 об/хв | — | — | — | 96 562,00 ₴ |
| — | 5.50 кВт | 1000 об/хв | — | — | — | 100 288,00 ₴ |
| — | 18.50 кВт | 1500 об/хв | — | — | — | 151 135,00 ₴ |
| АД180S4 | 22.00 кВт | 1500 об/хв | — | — | — | 160 458,00 ₴ |
| АД180М4 | 30.00 кВт | 1500 об/хв | — | — | — | 164 417,00 ₴ |
| АД200М4 | 37.00 кВт | 1500 об/хв | — | — | — | 182 498,00 ₴ |
| АД200L4 | 45.00 кВт | 1500 об/хв | — | — | — | 229 245,00 ₴ |
| — | 18.50 кВт | 1000 об/хв | — | — | — | 200 071,00 ₴ |
| АД200М6 | 22.00 кВт | 1000 об/хв | — | — | — | 209 960,00 ₴ |
| АД200L6 | 30.00 кВт | 1000 об/хв | — | — | — | 220 356,00 ₴ |
| АД225М6 | 37.00 кВт | 1000 об/хв | — | — | — | 238 293,00 ₴ |
| АД225М4 | 55.00 кВт | 1500 об/хв | — | — | — | 243 208,00 ₴ |
| А250S4 | 75.00 кВт | 1500 об/хв | — | — | — | 267 423,00 ₴ |
| А250М4 | 90.00 кВт | 1500 об/хв | — | — | — | 281 242,00 ₴ |
| А280S4 | 110.00 кВт | 1500 об/хв | — | — | — | 322 494,00 ₴ |
| А280М4 | 132.00 кВт | 1500 об/хв | — | — | — | 343 476,00 ₴ |
| A 315 S4 | 160.00 кВт | 1500 об/хв | — | — | — | 440 800,00 ₴ |
| Технічні параметри ВЦП 6-46 №5 (1) | |
|---|---|
| Електродвигун — | |
| Потужність | 7.50 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 67 559,00 ₴ |
| Електродвигун АД132М2 | |
| Потужність | 11.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 74 374,00 ₴ |
| Електродвигун АД160S2 | |
| Потужність | 15.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 83 436,00 ₴ |
| Електродвигун АИР100S4 | |
| Потужність | 3.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 36 225,00 ₴ |
| Електродвигун АИР100L4 | |
| Потужність | 4.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 76 410,00 ₴ |
| Електродвигун — | |
| Потужність | 5.50 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 80 543,00 ₴ |
| Електродвигун — | |
| Потужність | 7.50 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 101 013,00 ₴ |
| Електродвигун АД132М4 | |
| Потужність | 11.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 103 783,00 ₴ |
| Електродвигун АД160S4 | |
| Потужність | 15.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 113 266,00 ₴ |
| Електродвигун АД180S2 | |
| Потужність | 22.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 112 936,00 ₴ |
| Електродвигун АИРМ112МВ6 | |
| Потужність | 4.00 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 96 562,00 ₴ |
| Електродвигун — | |
| Потужність | 5.50 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 100 288,00 ₴ |
| Електродвигун — | |
| Потужність | 18.50 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 151 135,00 ₴ |
| Електродвигун АД180S4 | |
| Потужність | 22.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 160 458,00 ₴ |
| Електродвигун АД180М4 | |
| Потужність | 30.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 164 417,00 ₴ |
| Електродвигун АД200М4 | |
| Потужність | 37.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 182 498,00 ₴ |
| Електродвигун АД200L4 | |
| Потужність | 45.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 229 245,00 ₴ |
| Електродвигун — | |
| Потужність | 18.50 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 200 071,00 ₴ |
| Електродвигун АД200М6 | |
| Потужність | 22.00 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 209 960,00 ₴ |
| Електродвигун АД200L6 | |
| Потужність | 30.00 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 220 356,00 ₴ |
| Електродвигун АД225М6 | |
| Потужність | 37.00 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 238 293,00 ₴ |
| Електродвигун АД225М4 | |
| Потужність | 55.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 243 208,00 ₴ |
| Електродвигун А250S4 | |
| Потужність | 75.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 267 423,00 ₴ |
| Електродвигун А250М4 | |
| Потужність | 90.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 281 242,00 ₴ |
| Електродвигун А280S4 | |
| Потужність | 110.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 322 494,00 ₴ |
| Електродвигун А280М4 | |
| Потужність | 132.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 343 476,00 ₴ |
| Електродвигун A 315 S4 | |
| Потужність | 160.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 440 800,00 ₴ |
Характеристики ВЦП 6-46 №5
Промисловий пиловий вентилятор середнього тиску ВЦП 6-46 (також відомий під позначенням ВРП 120-46) призначений для роботи із запиленим повітрям і неагресивними газоповітряними сумішами, нагрітими не більше ніж до 80°С. Здатний транспортувати середовище з концентрацією механічних домішок — пилу, волокон, тирси й стружки — до 1 г/м³. Радіальне розташування лопаток робочого колеса гарантує стійкість до абразивного впливу твердих часток. Спіральний кожух виготовлено з листової сталі збільшеної товщини. Від моделі ВЦП 6-45 цей вентилятор відрізняється модифікованою аеродинамічною характеристикою, яка має більш пологий характер. Виробляється на підприємстві ПК СИСТЕМАКС (Україна).
Характеристики пилового вентилятора ВЦП 6-46 №5 (схема 1)
Основні характеристики
- вентилятор пиловий центробіжний (радіальний);
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - фарбування вентилятора - порошкове;
- можливість повороту корпуса улітки з кроком 45°;
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 3 ... 37 кВт;
- напруга мережі 380 В;
- діаметр робочого колеса 500 мм;
- кількість лопаток робочого колеса 6 шт.;
- продуктивність 6400 ... 18500 м³/час;
- робочий тиск 500 ... 4300 Па;
- температура робочого середовища до 80°С;
- гарантія 2 роки.
Застосування та аналоги пилового вентилятора ВЦП 6-46 №5
ВЦП 6-46-5 виготовляється на заводі APA Engineering у відповідності з умовами ТУ У 29.2-36342124-01-2017. Застосовується як вентилятор для стружки, тирси, лушпиння, пилу, для транспортування в системи очищення/відділення дрібно і крупнодисперсних складових пило-газо-повітряної суміші. Завдяки створюваному високому тиску дуже розповсюджений у системах пневмотранспорту - подає повітря з усім його вмістом суттєво далі і сильніше, ніж інші пилові вентилятори.
Найбільш розповсюджені варіанти найменувань моделі серед виробників вентиляційного обладнання України:
- ВЦП 6-46 №5 (ВЦП 6-46-5)
- ВРП 120-46 №5 (ВРП 120-46-5)
Напрям обертання вентилятора ВЦП 6-46-5 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦП 6-46 №5 (правий)
ЛІВ - ліве обертання вентилятора: ВЦП 6-46 №5 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦП 6-46 5
Всі центробіжні вентилятори ВЦП 6-46 5 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.
Технічні параметри ВЦП 6-46 5 (ВРП 120-46 5)
| Пиловий вентилятор |
Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота |
|||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВЦП 6-46 №5 Схема 1 |
АІР100S4 | 3 | 1 500 | 6 400 | 850 | 146 | 800×922×953 |
| АІР100L4 | 4 | 1 500 | 9 150 | 500 | 162 | ||
| АІР160М2 | 18,5 | 3 000 | 9 000 | 4 300 | 265 | ||
| АІР180S2 | 22 | 3 000 | 11 000 | 4 150 | 275 | ||
| АІР180М2 | 30 | 3 000 | 15 000 | 3 250 | 295 | ||
| АІР200М2 | 37 | 3 000 | 18 500 | 2 400 | 355 | ||
Конструктивні особливості ВЦП 6-46-5 (ВРП 120-46-5)
Вузли вентилятора ВЦП 6-46 №5
- Корпус вентилятора ВЦП 6-46 №5 (улітка)
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Кількість кутів повороту корпусу відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу. Для забезпечення гарантійних умов на вентилятор кут повороту улітки виставляється на заводі. Він може бути як стандартно кратним 45° чи 22,5°, так і будь-яким згідно побажань замовника.
- Робоче колесо (крильчатка)
Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується на вал електродвигуна.
- Електродвигун АІР для улітки ВЦП 6-46 №5 схема №1
Електродвигун встановлюється на станині (двигун з лапами), або, в окремих випадках, може кріпитися до корпусу вентилятора (двигун з фланцем). Для комплектації ВЦП 6-46-5 підходять двигуни потужністю 3 та 4 кВт з частотою обертання 1500 об/хв і двигуни від 18,5 до 37 кВт з частотою 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама)
Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦП 6-46 5
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовується у випадках, коли пиловий вентилятор працює в умовах з підвищеною агресивністю робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Пиловий вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Конструктивне виконання вентилятора ВЦП 6-46 5
Для пиловика ВЦП 6-46 5 (ВРП 120-46 5) передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги наших пилових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія

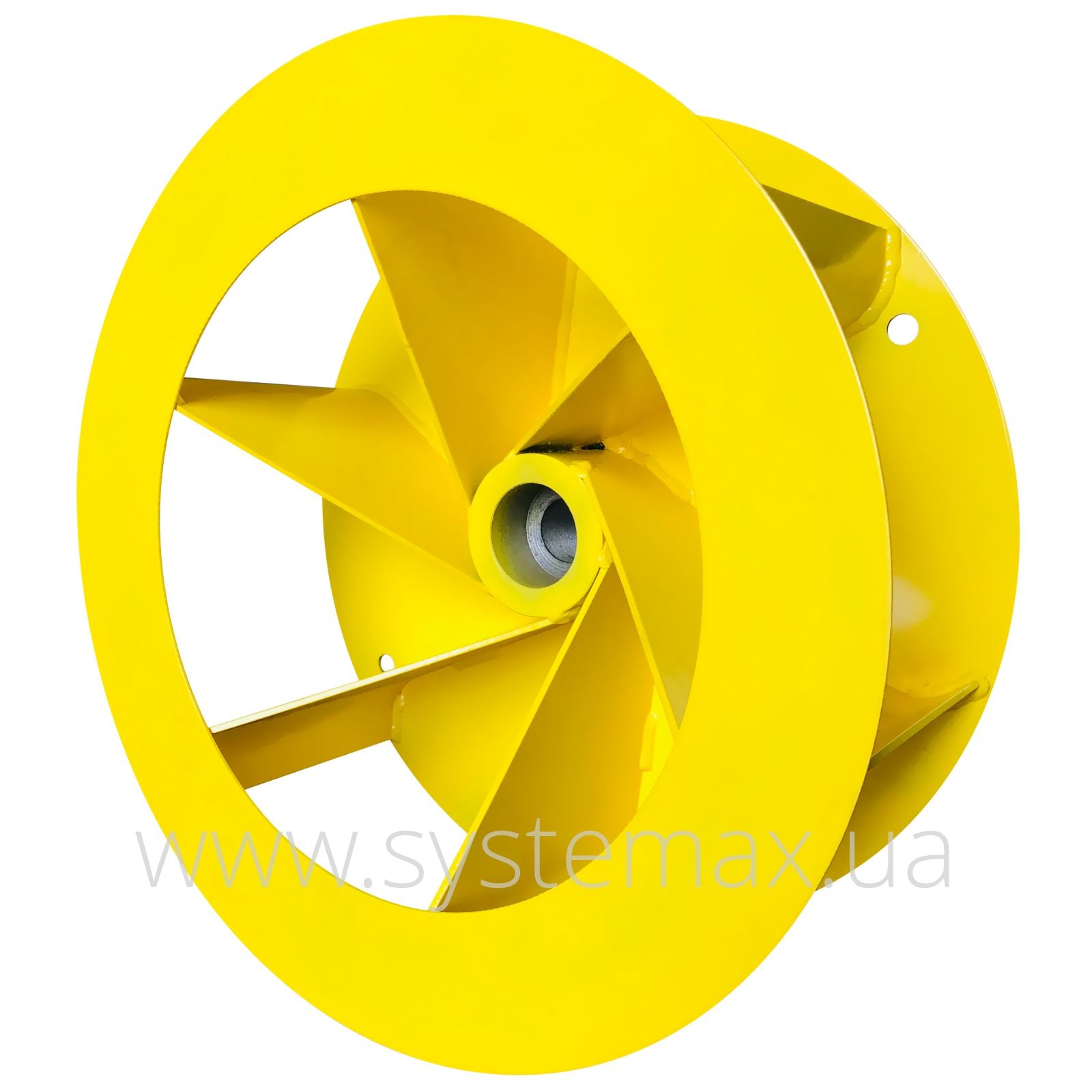

Робоче колесо вентилятора ВЦП 6-46 №5 (крильчатка)
Особливості
Робоче колесо має 6 загнутих вперед лопаток ковшоподібної форми, яка суттєво збільшує силу викидання повітря. Таке конструктивне рішення дозволяє ВЦП 6-46-5 видавати одні із самих високих показників тиску серед пилових вентиляторів.
Діаметр колеса 500 мм (D=1,0×Dн). Виготовлена на заводі крильчатка завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Виконання робочого колеса
Габаритні та приєднувальні розміри пилового вентилятора ВЦП 6 46 5 (ВРП 120 46 5)
Креслення схеми виконання №1
Графік (діаграма) аеродинаміки ВЦП 6-46 №5 схема 1
Умовні позначення
| Q | - | продуктивність по повітрю, 10³ м³/год; |
| Pv | - | повний тиск, Па; |
| η | - | коефіцієнт корисної дії (ККД); |
| N | - | споживана потужність двигуна, кВт; |
| n | - | частота обертання робочого колеса, об/хв; |
Якщо у Вас виникнуть складнощі з визначенням технічних характеристик вентилятора ВЦП 6-46-5, просто телефонуйте нам на гарячу лінію +380 (98) 765 43 21 і наші спеціалісти з радістю допоможуть Вам!
Де купити пиловий вентилятор ВЦП 6-46 №5 (виконання 1)
Центробіжні пилові вентиляційні агрегати ВРП 120-46-5 (ВЦП 6-46 5) виробляються в Україні на заводі ПК APA Engineering. Якість виготовлення вентиляторів на дуже високому рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені показники продуктивності і ККД, порошкове фарбування. Кожний вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ДСТУ. Гарантія на такий вентилятор складає 2 роки.
Виготовлення і продаж вентиляційного обладнання виробництва ПК APA Engineering здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європи, СНД, Близького сходу і Африки. Купити ВРП 6-46-5 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.
Промислові пилові вентилятори ВЦП 6-46 №5 завжди підтримуються у достатній кількості на складах компанії APA Engineering. Тому, якщо у Вас виникла необхідність у придбанні даного виду обладнання - купити ВЦП 6-46 №5 вентилятор радіальний пиловий проблем не складе. Для цього телефонуйте за номером +380 (98) 765 43 21, або оформляйте он-лайн замовлення на нашому сайті https://dev.apa-engineering.com, або пишіть на електронну пошту apa.eng.info@gmail.com. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - без проблем допоможемо!
Компанія-виробник ПК APA Engineering пропонує самі вигідні умови по ціні, термінам поставки та умовам оплати на всі вентилятори. Для постійних замовників завжди діють накопичувальні знижки.
