ВЦП 7-40 (Схема 5) №4 (5)
Варіанти комплектації електродвигуном
| Технічні параметри ВЦП 7-40 (Схема 5) №4 (5) | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| АИР100S4 | 3.00 кВт | 1500 об/хв | — | — | — | 63 615,00 ₴ |
| — | 7.50 кВт | 3000 об/хв | — | — | — | 67 559,00 ₴ |
| АД132М2 | 11.00 кВт | 3000 об/хв | — | — | — | 74 374,00 ₴ |
| Технічні параметри ВЦП 7-40 (Схема 5) №4 (5) (5) | |
|---|---|
| Електродвигун АИР100S4 | |
| Потужність | 3.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 63 615,00 ₴ |
| Електродвигун — | |
| Потужність | 7.50 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 67 559,00 ₴ |
| Електродвигун АД132М2 | |
| Потужність | 11.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 74 374,00 ₴ |
Характеристики ВЦП 7-40 (Схема 5) №4 (5)
Пиловий відцентровий вентилятор ВЦП 7-40 (ВРП 7-40) розроблений для роботи з повітряними та газовими потоками, нагрітими не більше ніж до +80°С. Агрегат належить до категорії односторонніх всмоктувальних машин і здатний працювати із середовищем, у якому вміст механічних твердих часток сягає 300 г/м³, за умови відсутності клейких та волокнистих включень. Модель виконання 5 передбачає з'єднання з приводом за допомогою муфти або клинопасової передачі. Конструктивною перевагою всього модельного ряду ВЦП 7-40 є можливість регулювання кута повороту равликового корпусу, що значно полегшує процес встановлення вентилятора та під'єднання повітроводів. Для виготовлення використовуються вуглецева та корозійностійка сталь, а також сплави на основі алюмінію та комбінації різних металів.
Характеристики пилового вентилятора ВЦП 7-40-4
Основні характеристики
- вентилятор пиловий центробіжний (радіальний);
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - фарбування вентилятора - порошкове;
- можливість повороту корпуса улітки з кроком 45°;
- обертання робочого колеса ліве або праве;
- виконання 5 (привід через клино-ремінну передачу);
- комплектація електродвигунами потужністю 3 ... 11 кВт;
- напруга мережі 380 В;
- діаметр робочого колеса 400 мм;
- кількість лопаток робочого колеса 6 шт.;
- лопатки загнуті вперед;
- температура робочого середовища до 80°С;
- гарантія 2 роки.
Застосування та аналоги пилового вентилятора ВЦП 7-40 №4
ВЦП 7-40-4 на заводі APA Engineering виготовляється у відповідності з умовами ТУ У 29.2-36342124-01-2017. Застосовується як вентилятор для стружки, тирси, лушпиння, пилу для транспортування в системи очищення/відділення дрібно- і крупнодисперсних складових пило-газо-повітряної суміші.
Найбільш розповсюджені моделі серед виробників вентиляційного обладнання в Україні:
- ВЦП 7-40 №4 (ВЦП 7-40-4)
- ВРП 140-40 №4 (ВРП 140-40-4)
Напрям обертання вентилятора ВЦП 7-40-4 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦП 7-40 №4 (правий)
ЛІВ - ліве обертання вентилятора: ВЦП 7-40 №4 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦП 7-40 4
Всі центробіжні вентилятори ВЦП 7-40 4 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.
Технічні параметри ВЦП 7-40 №4 (ВРП 140-40-4)
| Пиловий вентилятор |
Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота |
|||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВЦП 7-40 №4 | АІР100S4 | 3 | 1 500 | ...×...×... | |||
| АІР112М2 | 7,5 | 3 000 | |||||
| АІР132М2 | 11 | 3 000 | |||||
Конструктивні особливості ВЦП 7-40-4
Вузли вентилятора ВЦП 7-40 №4
- Корпус вентилятора ВЦП 7-40 №4 (улітка)
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Кількість кутів повороту корпусу відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу. Для забезпечення гарантійних умов на вентилятор кут повороту улітки виставляється на заводі. Він може бути як стандартно кратним 45° чи 22,5°, так і будь-яким згідно побажань замовника.
- Робоче колесо (крильчатка)
Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується на проміжний вал.
- Підшипниковий вузол
Складається із проміжного вала і двох підшипників, на яких вал обертається. Використовуються підшипники - SNR, Франція. Відрізняються високою надійністю і довговічністю. Використовуються замість давно застарілих і непрактичних масляних ванн.
- Клино-ремінна передача
Складається із клинових ременів, ведучого і веденого шківів. Передає крутний момент з вала електродвигуна на проміжний вал вентилятора.
- Електродвигун АІР для улітки ВЦП 7-40 №4 схема 5
Електродвигун встановлюється на полозках на станині. Полозки дозволяють регулювати натяг ременів зміною позиції двигуна. Для комплектації ВЦП 7-40-4 по схемі виконання №5 підходять двигуни потужністю 3 кВт з частотою обертання 1500 об/хв і двигуни 7,5 та 11 кВт з частотою 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама)
Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦП 7-40 4
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовується у випадках, коли пиловий вентилятор працює в умовах з підвищеною агресивністю робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Пиловий вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Конструктивне виконання вентилятора ВЦП 7-40 4
Пиловик ВЦП 7-40-4 виконаний по схемі №5 і конструктивно влаштований так, що передача крутного моменту від електродвигуна на робоче колесо вентилятора здійснюється через клино-ремінну передачу і підшипниковий вузол SNR.
Що дає 5-та схема:
- підбираючи розміри шківів можна корегувати передаточне число, і як наслідок - частоту обертання робочого колеса і продуктивність вентилятора;
- клинові ремені сприяють "згладженому" і безпечному пуску/зупинці вентилятора і електродвигуна, що особливо актуально у випадку раптового виходу з ладу одного з них.
Переваги наших пилових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Підшипниковий вузол SNR
Переваги підшипникових вузлів SNR (SNR Roulements, Annecy, France)
- Надійність:
Якість виготовлення підшипників SNR дозволяє встановити гарантійний термін служби 12 років з моменту введення в експлуатацію, з можливістю продовження до 18 років.
- Захищеність:
Клас захисту підшипників SNR - IP68. Герметичність такої конструкції забезпечує захист і надійне змащування навіть в умовах підвищеної вологості та забрудненості.
- Оптимальний температурний режим:
Підшипниковий вузол SNR для промислового вентилятора допускає експлуатацію в діапазоні граничних температур -40°С...+80°С, а підшипниковий вузол SNR для димососа - в діапазоні температур -50°С...+180°С.
Додаткові опції
У підшипниковий вузол SNR при необхідності можна установити:
- датчик (PMS P-ABL) автоматичного зчитування рівня мастила і температурного нагріву мастила;
- одноточковий лубрикатор (READY BOOSTER), який буде автоматично додавати мастильний матеріал в герметичний підшипник при досягненні критичного рівня, без зовнішнього втручання оператора.
На ринку України можна купити вентилятори з китайськими підшипниковими вузлами, що називається «подешевше». Але як наслідок, із-за неякісних підшипників з'являється неспіввісність валів і розбалансування робочого колеса. Така «економія» тягне за собою великі експлуатаційні затрати на ремонт і транспортування вентилятора, та головне, простоювання вашого виробництва. У цьому відношенні французькі підшипникові вузли SNR являються еталоном якості та додатковою гарантією безперебійної роботи вашого вентилятора.

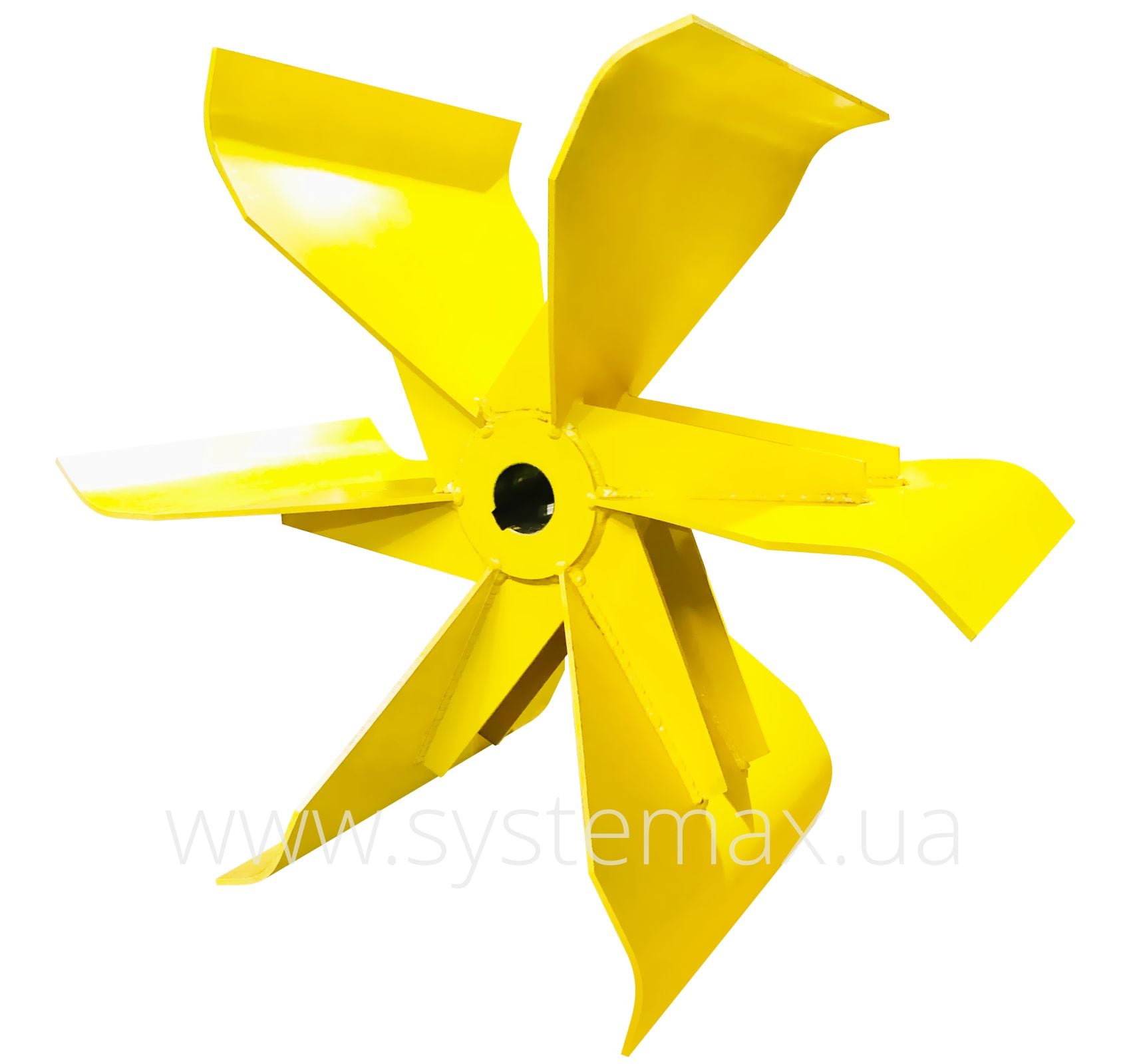

Крильчатка вентилятора ВЦП 7-40 №4 (робоче колесо)
Особливості
Крильчатка має 6 вперед загнутих лопаток зміцнених ребрами жорсткості. Ребра запобігають деформації лопаток, а також підсилюють їх кріплення до ступиці. Діаметр крильчатки 400 мм (D=1,0×Dн). Виготовлена крильчатка завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.
Виконання крильчатки
Габаритні та приєднувальні розміри пилового вентилятора ВЦП 7 40 4
Креслення схеми виконання №5
У процесі підготовки...
Графік (діаграма) аеродинаміки ВРП 140-40-4 (ВЦП 7-40-4)
У процесі підготовки...
Де купити пиловий вентилятор ВЦП 7-40 №4 (схема 5)
Центробіжні пилові вентиляційні агрегати ВРП 140-40 4 (ВЦП 7-40 4) за схемою виконання №5 виробляються в Україні на заводі ПК APA Engineering. Якість виготовлення вентиляторів на дуже високому рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені показники продуктивності і ККД, порошкове фарбування. Кожний вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ДСТУ (ГОСТ). Гарантія на такий вентилятор складає 2 роки.
Виготовлення і продаж вентиляційного обладнання виробництва ПК APA Engineering здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європи, СНД, Близького сходу і Африки. Купити ВРП 7-40-4 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.
Промислові пилові вентилятори ВЦП 7-40 №4 завжди підтримуються у достатній кількості на складах компанії APA Engineering. Тому, якщо у Вас виникла необхідність у придбанні даного виду обладнання - купити ВЦП 7-40 №4 вентилятор радіальний пиловий проблем не складе. Для цього телефонуйте за номером +380 (98) 765 43 21, або оформляйте он-лайн замовлення на нашому сайті https://dev.apa-engineering.com, або пишіть на електронну пошту apa.eng.info@gmail.com. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - без проблем допоможемо!
Компанія-виробник ПК APA Engineering пропонує самі вигідні умови по ціні, термінам поставки та умовам оплати на всі вентилятори. Для постійних замовників завжди діють накопичувальні знижки.
