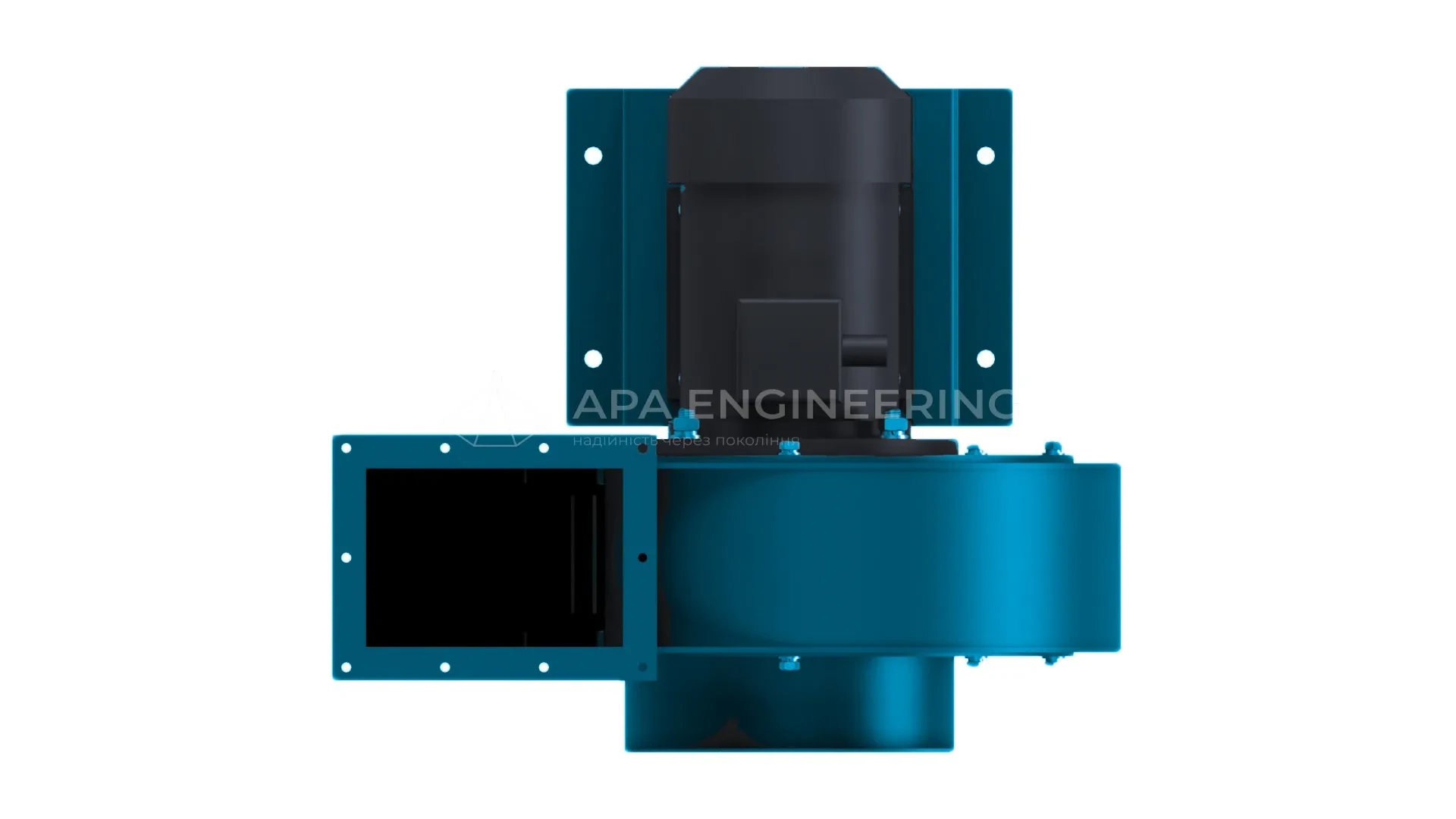

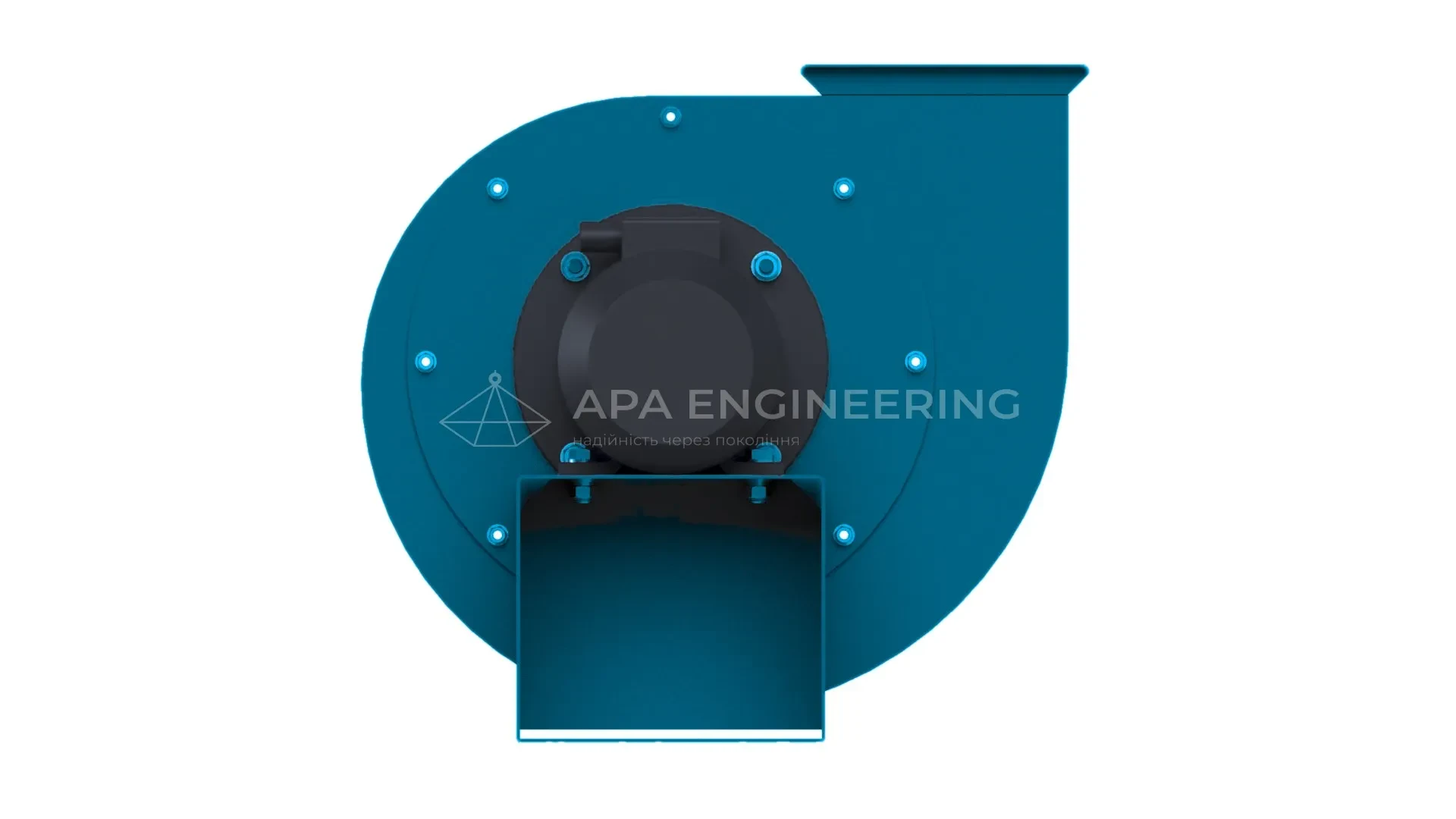

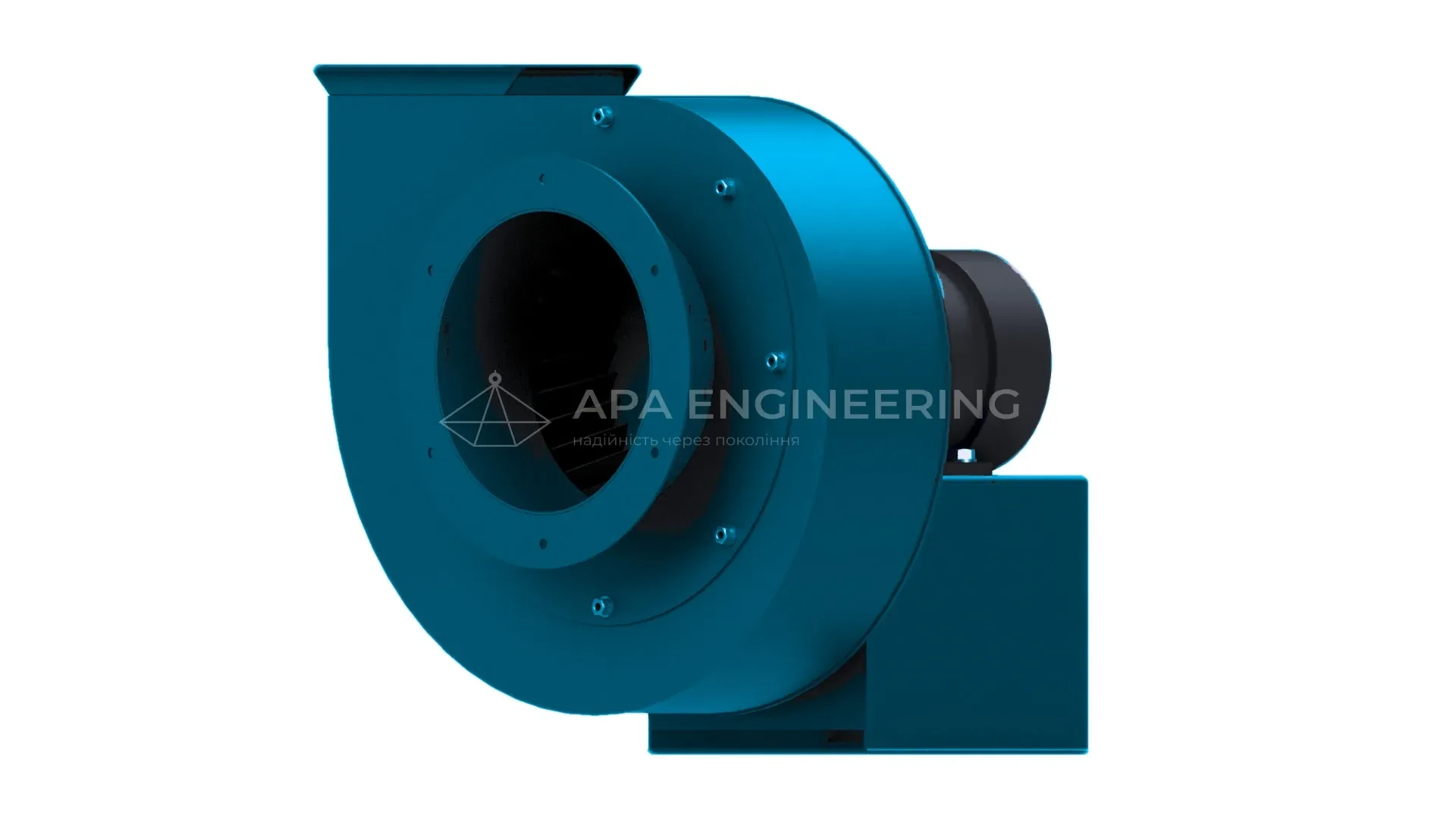

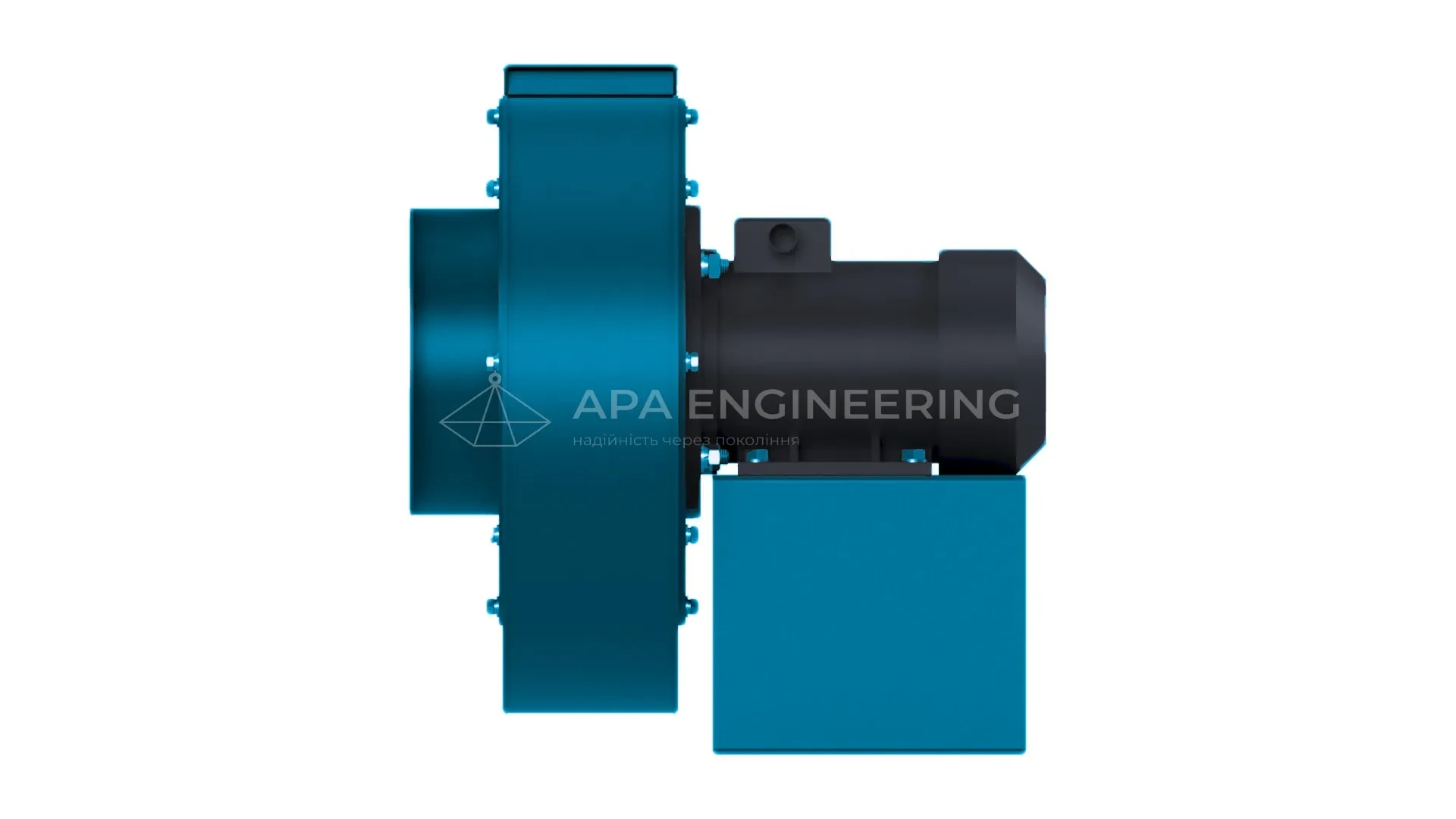

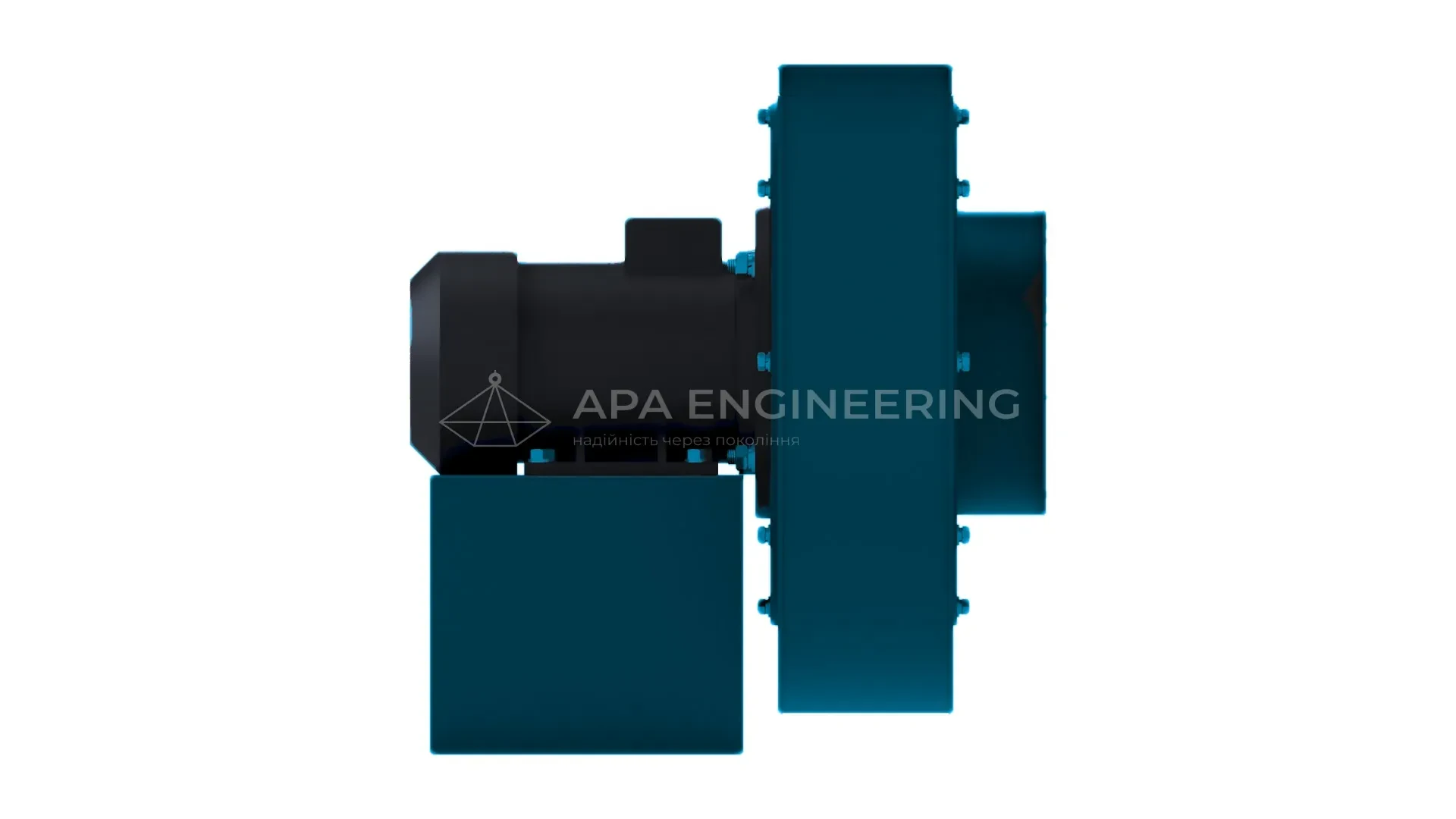

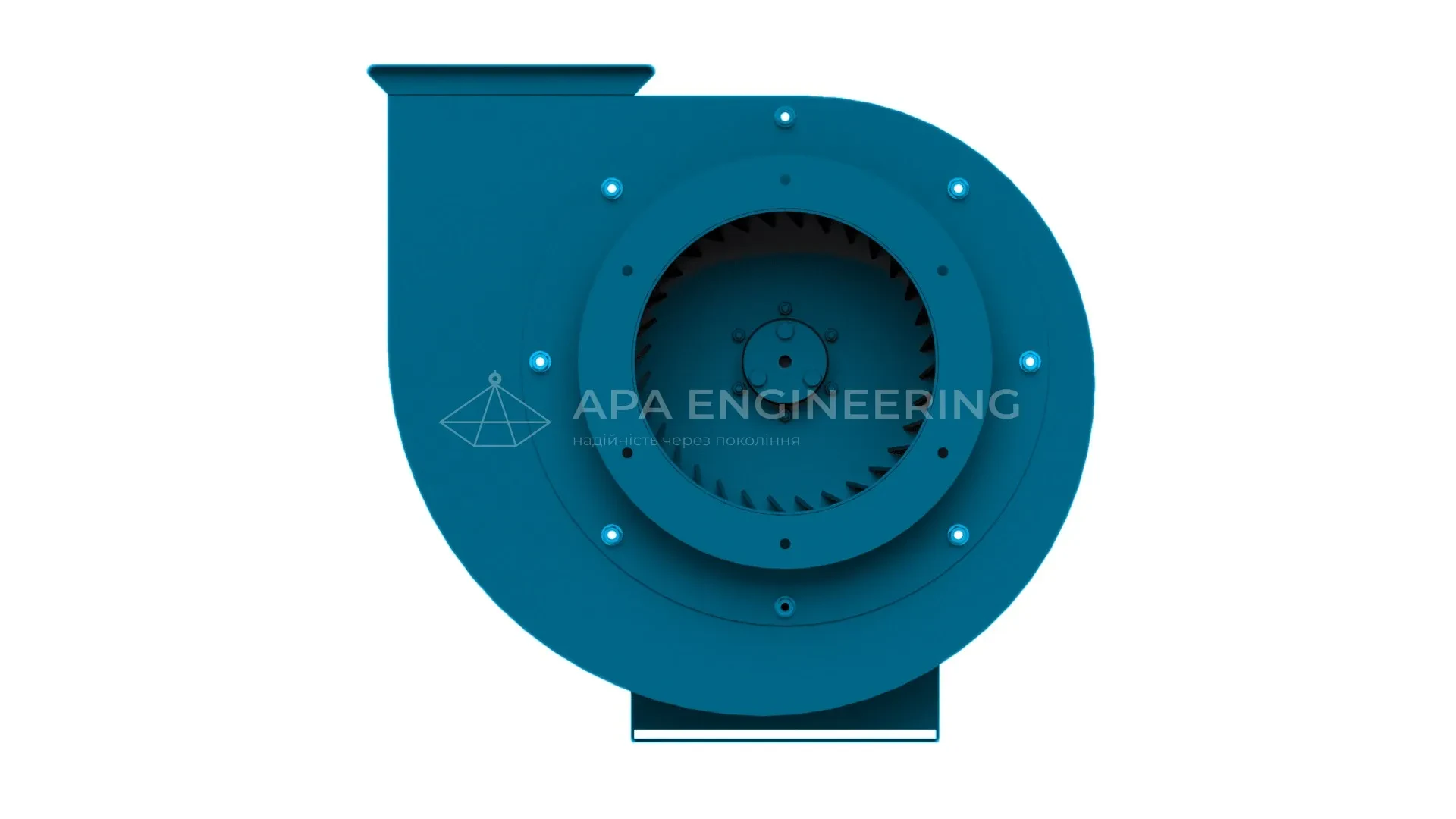

Дуттєві вентилятори ВД-3,5
Переглянути модифікаціїХарактеристики
- Конструктивний тип: високонапірний відцентровий вентилятор дуттьового призначення
- Серійне позначення: ВД
- Типорозмір: 3,5 (діаметр робочого колеса — 350 мм)
- Допустима температура середовища, що транспортується: до 40°С
- Спосіб приводу: від електричного двигуна
Опис
| ВД-3,5 №3.5 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| АИР90L2 | 3.00 кВт | 3000 об/хв | — | — | — |
22 715,00 ₴
|
| ВД-3,5 №3.5 | |
|---|---|
| Електродвигун АИР90L2 | |
| Потужність | 3.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна |
22 715,00 ₴
|
Огляд дуттьових вентиляторів ВД
Загальні дані
- вентилятори центробіжні (радіальні) дуттьові одностороннього всмоктування;
- матеріал - вуглецева сталь;
- фарбування вентилятора - порошкове;
- кількість лопаток робочого колеса - 32 шт.;
- лопатки загнуті вперед;
- корпус спіральний поворотний;
- праве або ліве обертання;
- можливість повороту корпуса від 0 до 360° (крок 15°);
- схема виконання №1 (робоче колесо на валу електродвигуна),
схема виконання №3 (привід на рабоче колесо через проміжний вал); - гарантія 2 роки.
Констукція дуттьового вентилятора ВД: ходова частина; робоче колесо; равликоподібний корпус; направляючий апарат.
Застосування ВД
Центробіжний дуттьовий вентилятор ВД виконує функцію одностороннього всмоктування. Використовується дане тягодуттьове обладнання для створення штучної тяги в топкових камерах котлоагрегатів котелень цехів на ТЕС або на великих котельних установках промислових комплексів. Головне призначення – подача в котел під тиском повітря та газоповітряних сумішей, які безпечні та неагресивні та не містять липкі, волокнисті та абразивні включення. Використовують разом із димососом Д для забезпечення стабільного процесу горіння.
Основні вимоги до експлуатації ВД:
- розміщення вентилятора у приміщенні, або на відкритому повітрі в помірному кліматі, але із захищеним від атмосферних опадів електродвигуном;
- температура переміщуваного середовища в межах -30 ...+80°С;
- вміст пилу у повітрі не більше 0,1 г/м³.
Напрям обертання вентилятора ВД і кути повороту корпуса улітки
Кути повороту дуттьового вентилятора правого обертання
Кути повороту дуттьового вентилятора лівого обертання
Позначення на схемі
ПР - праве обертання вентилятора: ВД (правий)
ЛІВ - ліве обертання вентилятора: ВД (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрям обертання
Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ЕЛЕКТРОДВИГУНА:
- обертання ЛІВЕ - коли спіраль улітки направлена ПРОТИ годинникової стрілки
- обертання ПРАВЕ - коли спіраль улітки направлена ЗА годинниковою стрілкою
Кути повороту корпуса ВД
Дані дуттьові вентилятори типу ВД мають можливість зміни кута повороту равлика. Це спрощує монтаж вентилятора та повітропровода, який до нього підводиться. Кут повороту може бути виставлений від 0° до 270° з кратністю 15°.
Покупець самостійно може перекручувати равлик дуттьового вентилятора, але в даному випадку обладнання знімається із заводської гарантії. Відомо, що при маніпуляціях з корпусом можна порушити балансування робочого колеса, що згодом може призвести до швидкого виходу вентилятора з ладу. Тому, уже на стадії оформлення замовлення всі технічні нюанси обговорюються відразу.Вентилятор на заводі виготовляється та збирається саме з тим кутом повороту корпуса, який побажає замовник.
Купити дуттьовий вентилятор ВД в Києві, доставка по Україні, експорт в країни СНД
Що це таке вентилятор ВД? Група центробіжних дуттьових вентиляторів ВД являють собою пристрій, головне призначення якого полягає в подачі повітряних мас під дією тиску. Застосування характеризується для роботи на котельних установках великих підприємств та АЕС. Відома взаємодія даного вентилятора в групі з димососом Д. Тому часто відбувається покупка вентилятора дуттєвого і димососа.
Де купити в Києві, Україна центробіжний дуттьовий вентилятор ВД? Вентилятори витяжні завод APA Engineering виробляє преміальної якості, характерна низька ціна на вентилятори дуттєві та димососи, відповідність усім стандартам ГОСТ. Виробник має тільки позитивні відгуки від клієнтів, що доводить довговічність обладнання, на яке фірма дає два роки гарантії.
Позначення маркування ВД несе в собі назву агрегата. Його розшифрування зрозуміле – вентилятор дуттьовий. Конструкція містить в собі такі складові частини – ходова частина, робоче колесо, корпус та направляючий агрегат. За індивідуальним замовленням можлива заміна його запчастин та їх розмір , які входять до складу, встановити нові технічні характеристики та змінити їх зміст та витрата вентилятора.
Характеристика та опис, що зазначений на сайті:
- Параметри: робочий тиск та продуктивність вентилятора, частота обертання та потужність електродвигуна, його вага;
- Габарити та розміри: ширина, довжина, висота та діаметр;
- Конструктивні особливості та напрям обертання улітки;
- Професійні фото;
- Креслення – схема виконання.
Після ряду випробувань дуттьовий вентилятор ПК APA Engineering затверджує Відділ Технічного Контролю (ОТК). Компанія надає усю необхідну інформацію – принцип роботи, підключення та налаштування, огляд та монтаж вентилятора типу ВД. До кожного замовленого обладнання надається паспорт та інструкція з експлуатації.
Вартість вентилятора найнижча саме в APA Engineering – компанію аналог не знайти. Вентилятор дуттьовий марка ВД купити Київ можна на сайті компанії, або зателефонуючи за одним із номерів спеціалізованим менеджерам. Вони допоможуть із вибором та оформлять замовлення. Додатково компанія працює і на експорт – Литва, Молдова, Туреччина, Грузія, Білорусь.
