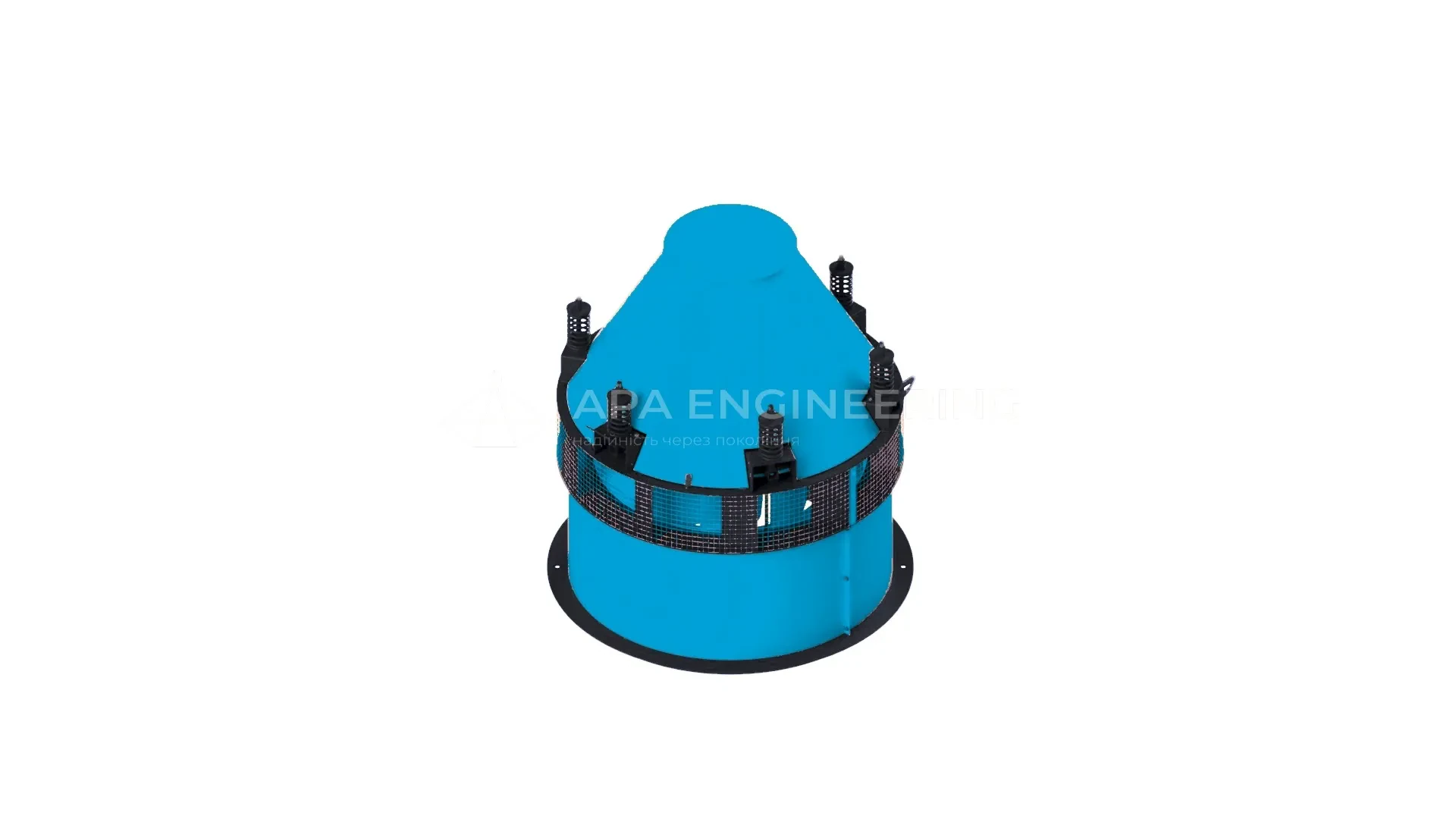

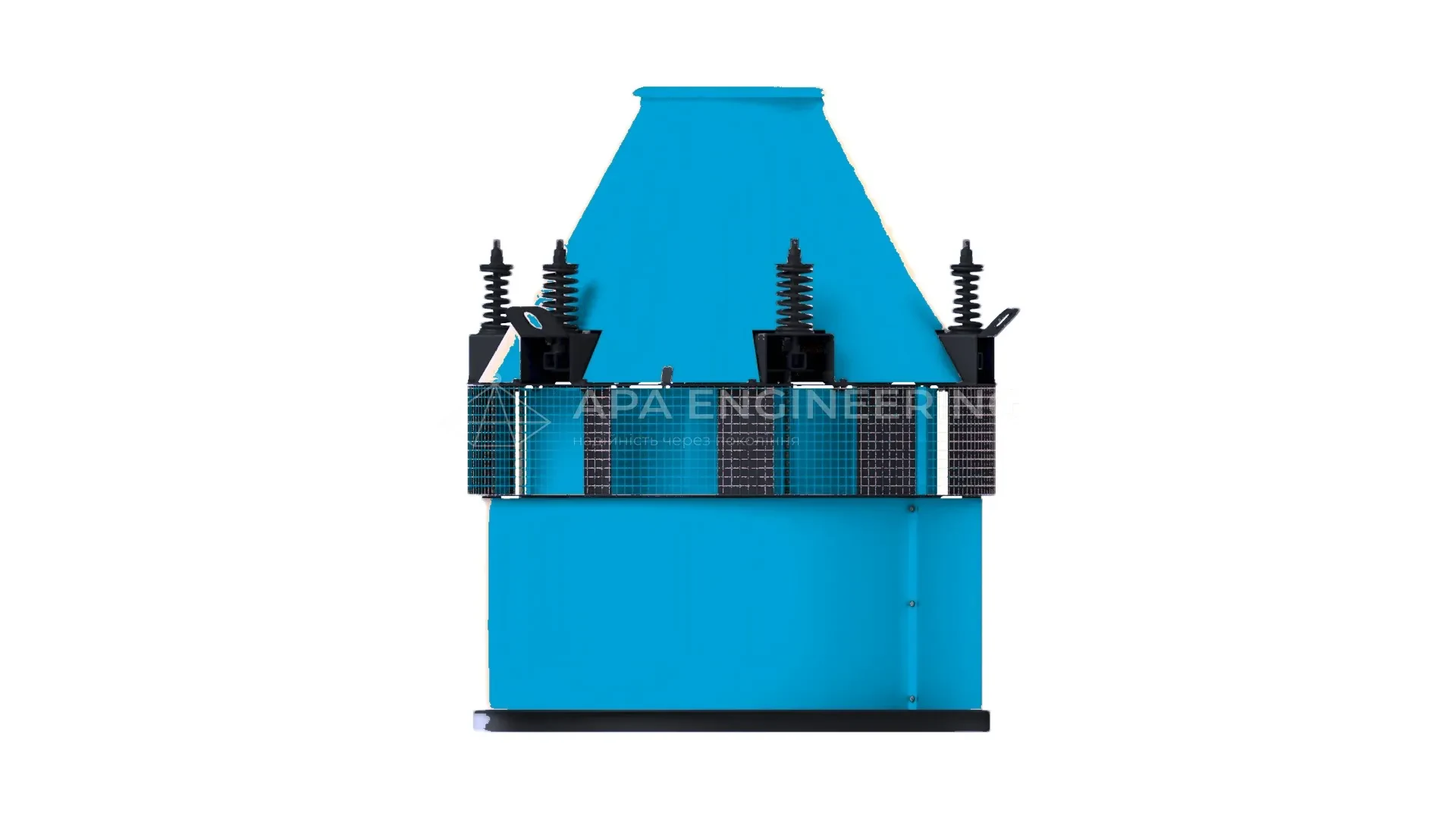

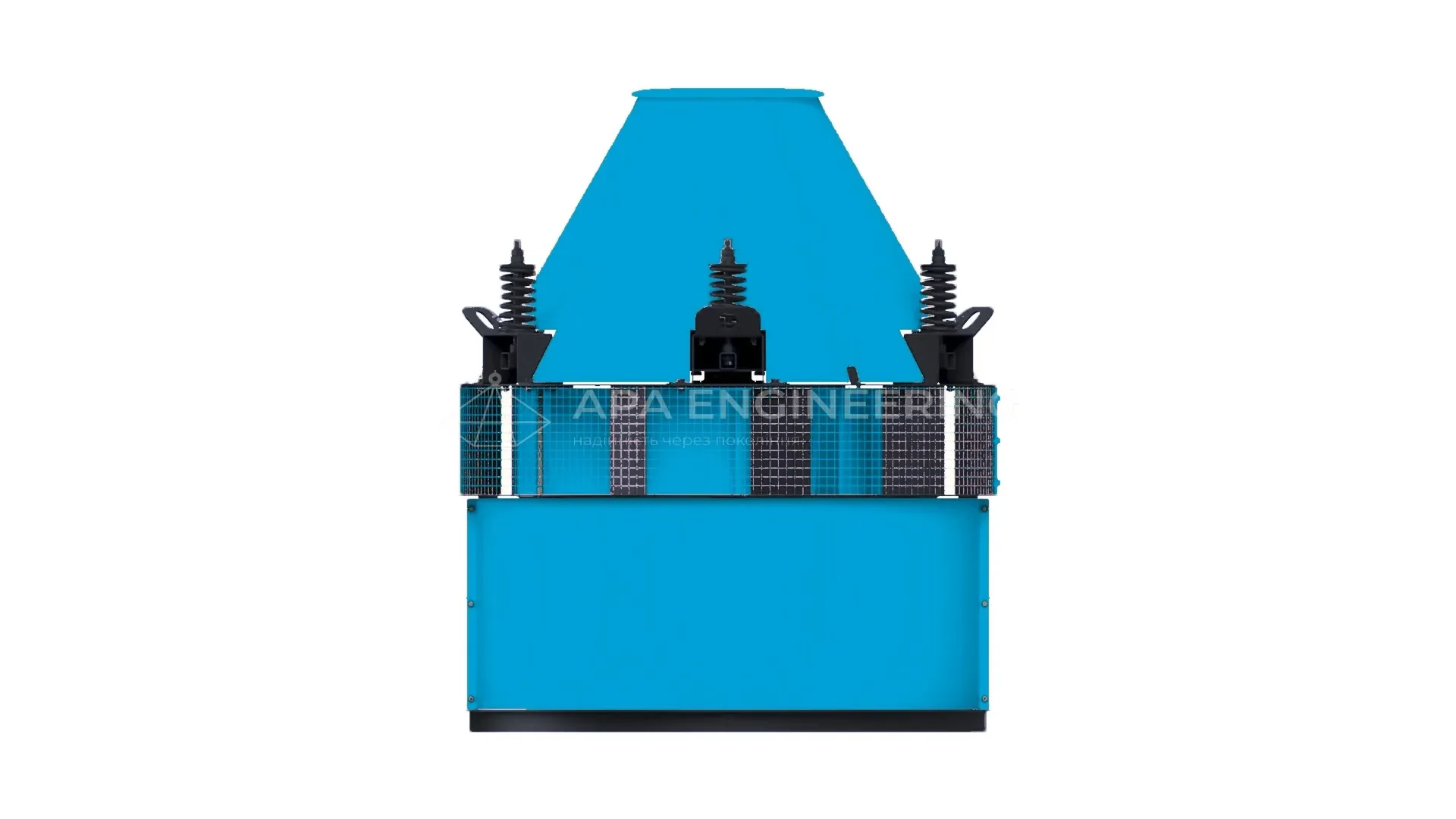

ВКР №6,3
Варіанти комплектації електродвигуном
| Технічні параметри ВКР №6,3 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| — | 2.20 кВт | 1000 об/хв | — | — | — | 29 837,00 ₴ |
| Технічні параметри ВКР №6,3 | |
|---|---|
| Електродвигун — | |
| Потужність | 2.20 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 29 837,00 ₴ |
Характеристики ВКР №6,3
Даховий радіальний вентилятор ВКР (ВДР) з однобічним всмоктуванням створений для витяжки повітряних та газоповітряних мас із приміщень промислового й громадського призначення. Обладнання працює з середовищами, нагрітими до +80°С, за умови вмісту механічних пилових часток не вище 100 г/м³. Агрегат має компактні розміри і забезпечує ефективне відведення повітряних, газоповітряних і газоподібних потоків. Переміщення середовища здійснюється за рахунок обертового руху крильчатки. Конструктивно виріб складається з опорної основи, радіального вентиляторного блоку та захисного ковпака. Виготовлення здійснюється у відповідності до ГОСТу 11442.
Характеристики вентилятора ВДР №6,3
Основні характеристики
- вентилятор даховий центробіжний низького тиску;
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 2,2 ... 7,5 кВт;
- діаметр робочого колеса 630 мм;
- кількість лопаток робочого колеса 12 шт.;
- лопатки загнуті назад;
- продуктивність 6100 ... 1200 м³/час;
- робочий тиск 320 ... 1000 Па;
- температура робочого середовища до 80°С;
- напруга мережі 380 В.
Застосування і аналоги дахових вентиляторів ВДР №6,3
ВДР №6,3 належить до серії центробіжних дахових вентиляторів з низьким тиском. Його застосовують у системах витяжної вентиляції, коли вентиляційний агрегат необхідно розмістити на даху будівлі. Причиною тому може бути обмеженість вільного простору в приміщеннях, бажання позбавитися шуму пов'язаного з роботою вентилятора та інш.
На заводі APA Engineering кришник ВДР виготовляється у відповідності з ТУ У 29.2-36342124-01-2017 на сучасному обладнанні і з застосуванням нових технологій. Він відповідає усім відповідним стандартам ДСТУ (ГОСТ). По технічним параметрам ВДР-6,3 виробництва APA Engineering являється більш досконалим і ефективним ніж аналоги, що робились і досі робляться на деяких заводах в Україні.
Варіанти найменувань моделі серед виробників вентиляційного обладнання України:
- ВДР №6,3, ВДР-6,3, ВДР 6,3
Технічні параметри ВДР 6,3
| Даховий вентилятор |
Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Діаметр × Висота |
|||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВДР №6,3 схема 1 |
АІР100L6 | 2,2 | 1 000 | 7 900 | 360 | 183 | Ø950×1040 |
| АІР112МА6 | 3 | 1 000 | 8 200 | 400 | 190 | ||
| АІР132S4 | 7,5 | 1 500 | 12 000 | 820 | 206 | ||
Конструктивні особливості ВДР-6,3
Вузли вентилятора ВДР №6,3
- Корпус вентилятора ВДР №6,3 (рама)
Корпус металевий, зварний. Складається з каркаса і монтажної платформи, у якій передбачені отвори для кріпленні на даху.
- Дифузор (вхідний патрубок)
Виконаний із листового металу. Направляє повітряний потік з вентиляційного канала/шахти канала в робоче колесо.
- Робоче колесо вентилятора ВДР №6,3
Рабоче колесо металеве, зварне. Має 12 загнутих назад лопаток. Діаметр робочого колеса 630 мм. Насаджується безпосередньо на вал електродвигуна. Статично і динамічно збалансоване.
- Електродвигун АІР для кришника ВДР №6,3
Для ВДР 6 3 підходять двигуни потужністю від 1,5 до 3 кВт з частотою обертання 1000 об/хв і двигуни від 4 до 7,5 кВт з частотою 1500 об/хв. Для базової комплектації кришного вентилятора використовуються загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Захисний зонт
Виконаний із листового металу. Захищає електродвигун та інші робочі вузли вентилятора від атмосферних опадів.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВДР №6,3
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Даховий вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Схема монтажу дахового вентилятора ВДР на стакан із зворотним клапаном і піддоном
Позначення:
| 1 | - | даховий вентилятор; |
| 2 | - | стакан; |
| 3 | - | поверхня кріплення стакана до покрівлі; |
| 4 | - | поверхня кріплення стакана до вентилятора; |
| 5 | - | зворотний клапан; |
| 6 | - | поверхня кріплення зворотного клапана до вентилятора; |
| 7 | - | піддон. |
Конструктивне виконання вентилятора ВДР №6,3
Для витяжки ВДР №6,3 передбачене Виконання 1 (Схема 1) - робоче колесо дахового центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги наших дахових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Габаритні та приєднувальні розміри дахового вентилятора ВДР-6,3
Креслення схеми виконання №1
Графік (діаграма) аеродинаміки ВДР 6 3
Умовні позначення
| Q | - | продуктивність по повітрю, 10³ м³/год; |
| Pv | - | повний тиск, Па; |
| η | - | коефіцієнт корисної дії (ККД); |
| n | - | частота обертання робочого колеса, об/хв; |
| Nу | - | установочна потужність, кВт: - при n=1000 об/хв – 2,2 кВт, - при n=1500 об/хв – 7,5 кВт. |
Якщо у Вас виникнуть складнощі з визначенням технічних характеристик вентилятора ВДР 6,3, просто телефонуйте нам на гарячу лінію +380 (98) 765 43 21 і наші спеціалісти з радістю допоможуть Вам!
Як купити даховий вентилятор низького тиску ВДР №6,3 (виконання 1)
Дахові вентиляційні агрегати ВДР №6,3 виробляються в Україні на заводі ПК APA Engineering. Якість виготовлення вентиляторів на дуже високому рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені показники продуктивності і ККД, порошкове фарбування. Кожний вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ГОСТ (ДСТУ). Гарантія на такий вентилятор складає 2 роки.
Виготовлення і продаж вентиляційного обладнання виробництва ПК APA Engineering здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європы, СНД, Близького сходу і Африки. Купити ВДР-6,3 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.
Центробіжні дахові вентилятори ВДР 6,3 завжди підтримуються у достатній кількості на складах компанії APA Engineering. Тому, якщо у Вас виникла необхідність у придбанні даного виду обладнання - купити даховий вентилятор ВДР №6,3 проблем не складе. Для цього телефонуйте за номером +380 (98) 765 43 21, або оформляйте онлайн замовлення на нашому сайті https://dev.apa-engineering.com, або пишіть на електронну пошту apa.eng.info@gmail.com. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - без проблем допоможемо!
Компанія-виробник ПК APA Engineering пропонує самі вигідні умови по ціні, термінам поставки та умовам оплати на всі вентилятори. Для постійних замовників завжди діють накопичувальні знижки.
