ВКР №8
Варіанти комплектації електродвигуном
| Технічні параметри ВКР №8 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| АИРМ112МВ8 | 3.00 кВт | 750 об/хв | — | — | — | 47 628,00 ₴ |
| Технічні параметри ВКР №8 | |
|---|---|
| Електродвигун АИРМ112МВ8 | |
| Потужність | 3.00 кВт |
| Частота | 750 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 47 628,00 ₴ |
Характеристики ВКР №8

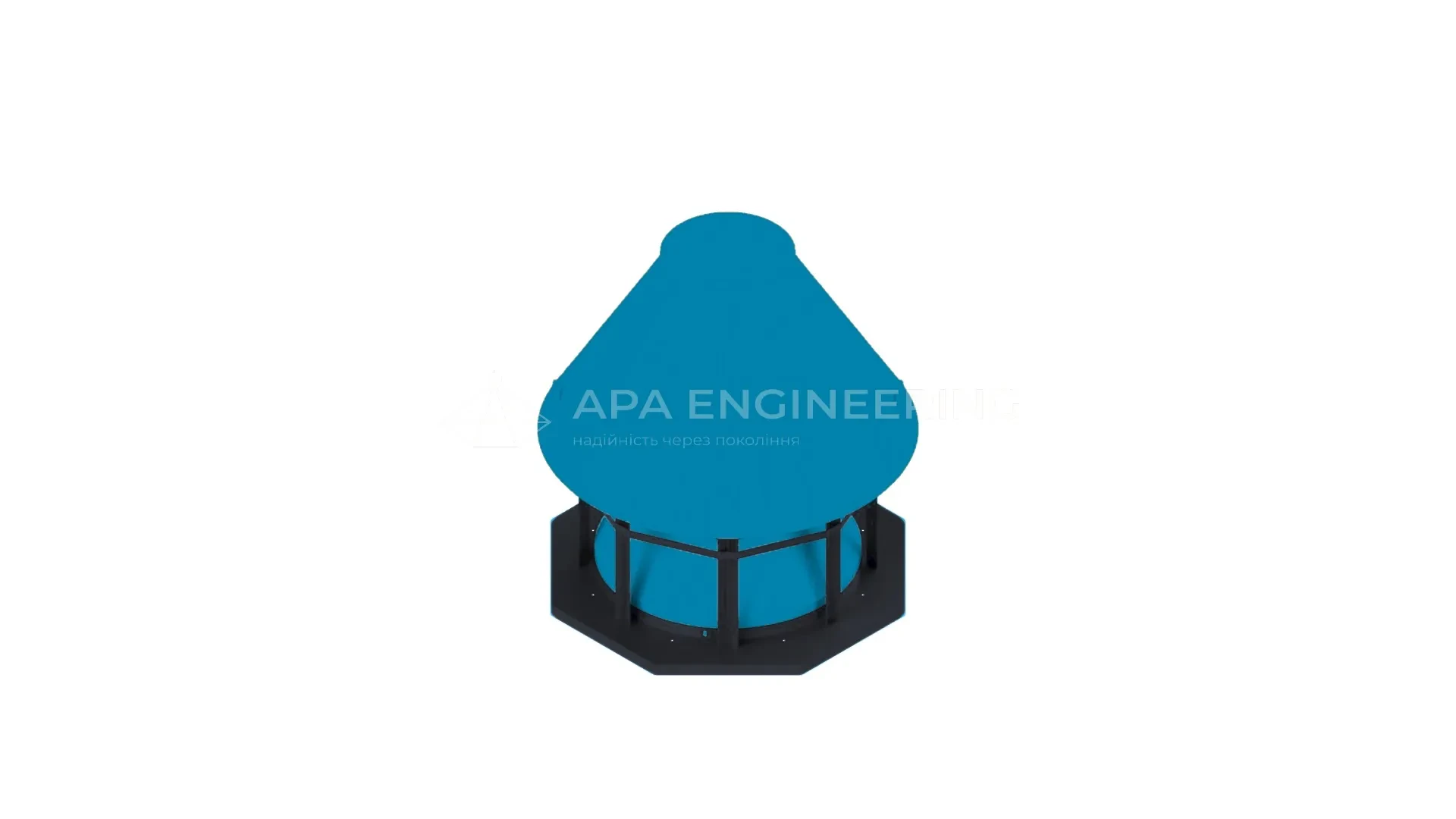

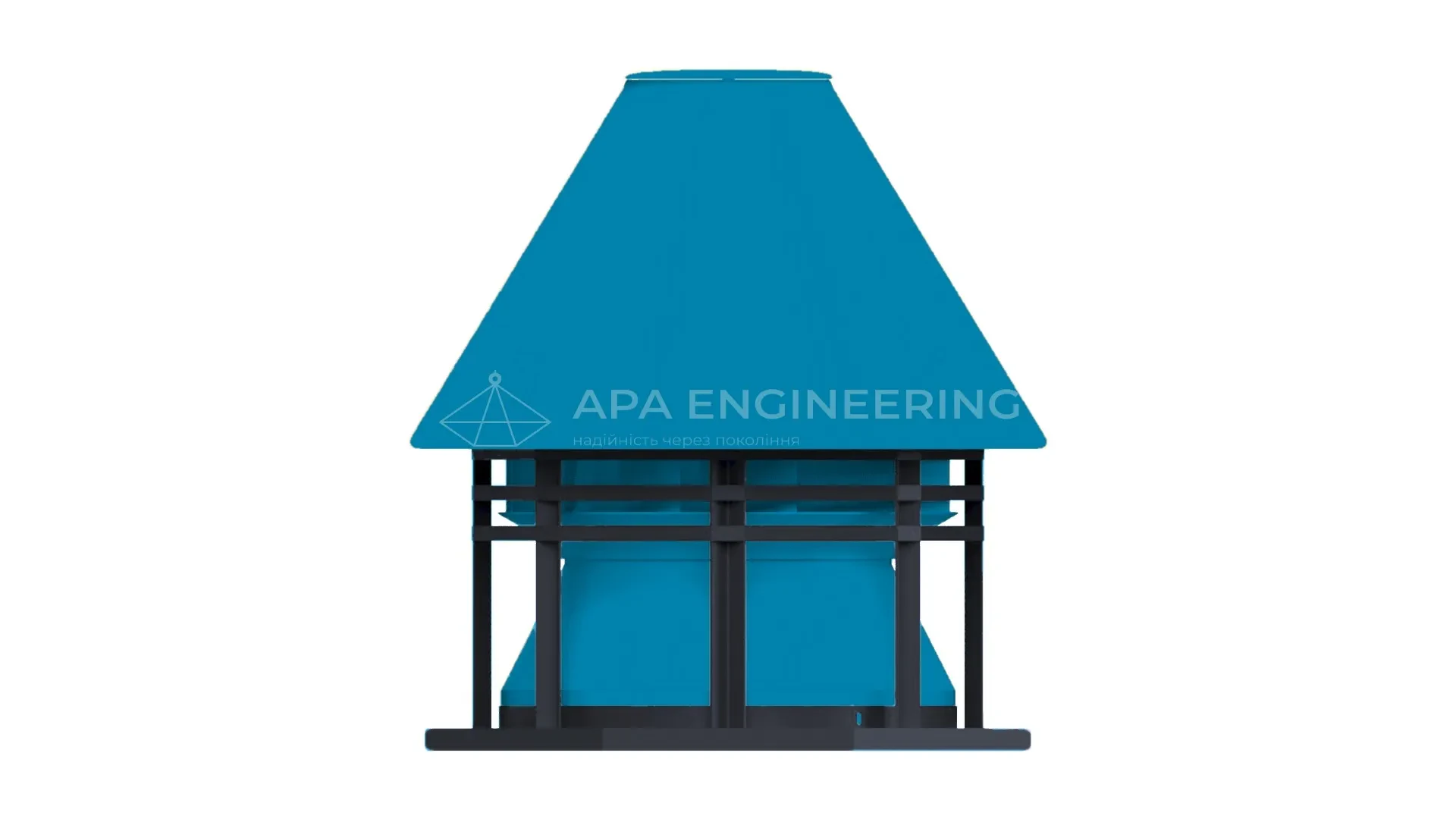

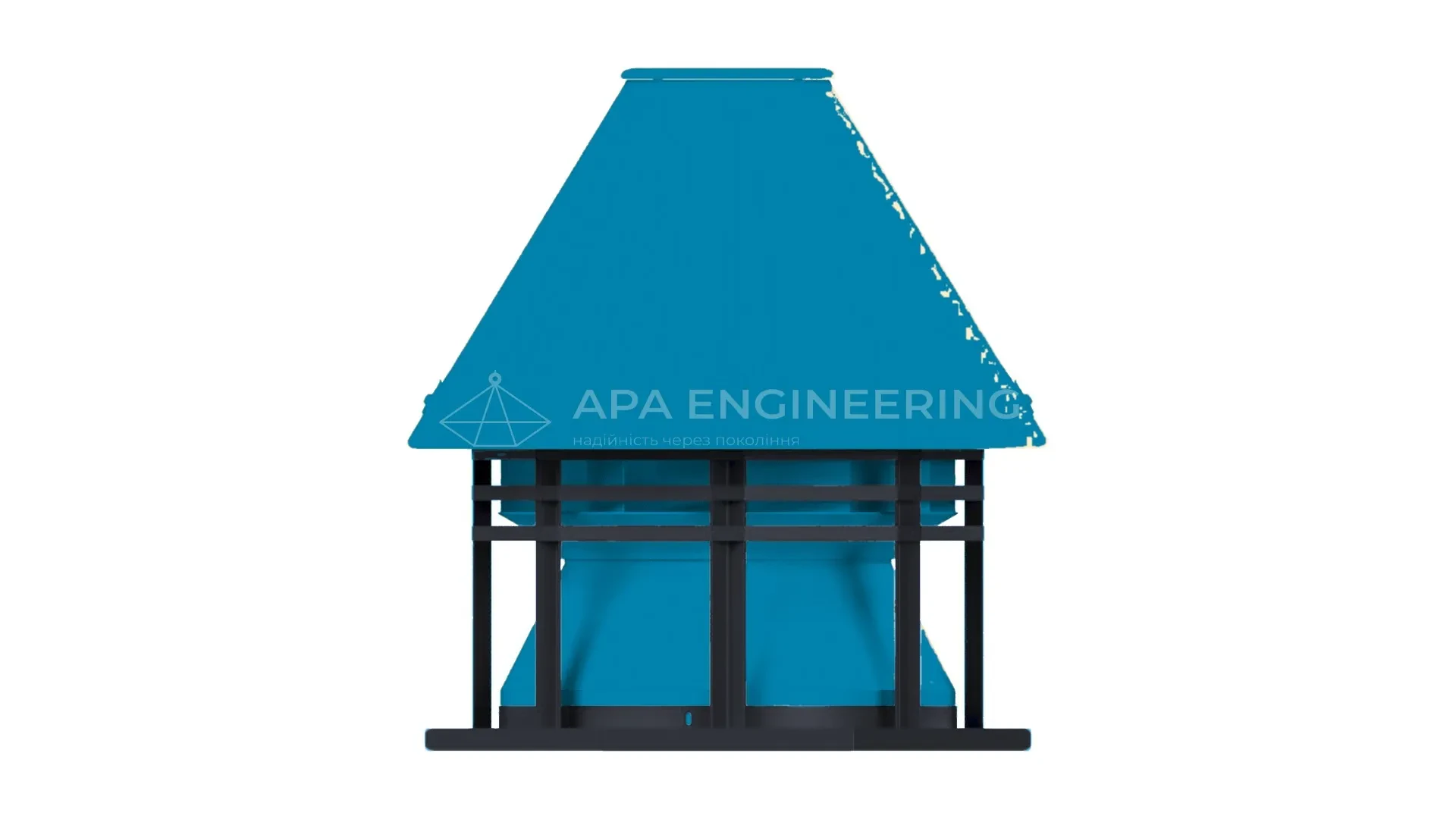

Даховий радіальний вентилятор ВКР (ВДР) з однобічним всмоктуванням створений для витяжки повітряних та газоповітряних мас із приміщень промислового й громадського призначення. Обладнання працює з середовищами, нагрітими до +80°С, за умови вмісту механічних пилових часток не вище 100 г/м³. Агрегат має компактні розміри і забезпечує ефективне відведення повітряних, газоповітряних і газоподібних потоків. Переміщення середовища здійснюється за рахунок обертового руху крильчатки. Конструктивно виріб складається з опорної основи, радіального вентиляторного блоку та захисного ковпака. Виготовлення здійснюється у відповідності до ГОСТу 11442.
Характеристики вентилятора ВДР №8
Основні характеристики
- вентилятор даховий центробіжний низького тиску;
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 3 ... 22 кВт;
- діаметр робочого колеса 800 мм;
- кількість лопаток робочого колеса 12 шт.;
- лопатки загнуті назад;
- продуктивність 13000 ... 35000 м³/час;
- робочий тиск 410 ... 1580 Па;
- температура робочого середовища до 80°С;
- напруга мережі 380 В.
Застосування і аналоги дахових вентиляторів ВДР №8
ВДР №8 належить до серії центробіжних дахових вентиляторів з низьким тиском. Його застосовують у системах витяжної вентиляції, коли вентиляційний агрегат необхідно розмістити на даху будівлі. Причиною тому може бути обмеженість вільного простору в приміщеннях, бажання позбавитися шуму пов'язаного з роботою вентилятора та інш.
На заводі APA Engineering кришник ВДР виготовляється у відповідності з ТУ У 29.2-36342124-01-2017 на сучасному обладнанні і з застосуванням нових технологій. Він відповідає усім відповідним стандартам ДСТУ (ГОСТ). По технічним параметрам ВДР-8 виробництва APA Engineering являється більш досконалим і ефективним ніж аналоги, що робились і досі робляться на деяких заводах в Україні.
Варіанти найменувань моделі серед виробників вентиляційного обладнання України:
- ВДР №8, ВДР-8, ВДР 8
Технічні параметри ВДР 8
| Даховий вентилятор |
Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Діаметр × Висота |
|||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВДР №8 схема 1 |
АІР112МВ8 | 3 | 750 | 13 000 | 410 | 288 | Ø1215×1266 |
| АІР132S8 | 4 | 750 | 16 900 | 420 | 305 | ||
| АІР132S6 | 5,5 | 1 000 | 17 500 | 1 000 | 307 | ||
| АІР132М6 | 7,5 | 1 000 | 21 700 | 950 | 312 | ||
| АІР160S4 | 15 | 1 500 | 28 000 | 1 440 | 376 | ||
| АІР160М4 | 18,5 | 1 500 | 33 000 | 1 580 | 396 | ||
| АІР180S4 | 22 | 1 500 | 35 000 | 1 500 | 411 | ||
Конструктивні особливості ВДР-8
Вузли вентилятора ВДР №8
- Корпус вентилятора ВДР №8 (рама)
Корпус металевий, зварний. Складається з каркаса і монтажної платформи, у якій передбачені отвори для кріпленні на даху.
- Дифузор (вхідний патрубок)
Виконаний із листового металу. Направляє повітряний потік з вентиляційного канала/шахти канала в робоче колесо.
- Робоче колесо вентилятора ВДР №8
Рабоче колесо металеве, зварне. Має 12 загнутих назад лопаток. Діаметр робочого колеса 800 мм. Насаджується безпосередньо на вал електродвигуна. Статично і динамічно збалансоване.
- Електродвигун АІР для кришника ВДР №8
Для ВДР 8 підходять двигуни потужністю 3 та 4 кВт з частотою обертання 750 об/хв, 5,5 та 7,5 кВт з частотою 1000 об/хв і двигуни від 15 до 22 кВт з частотою 1500 об/хв. Для базової комплектації кришного вентилятора використовуються загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Захисний зонт
Виконаний із листового металу. Захищає електродвигун та інші робочі вузли вентилятора від атмосферних опадів.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВДР №8
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Даховий вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Схема монтажу дахового вентилятора ВДР на стакан із зворотним клапаном і піддоном
Позначення:
| 1 | - | даховий вентилятор; |
| 2 | - | стакан; |
| 3 | - | поверхня кріплення стакана до покрівлі; |
| 4 | - | поверхня кріплення стакана до вентилятора; |
| 5 | - | зворотний клапан; |
| 6 | - | поверхня кріплення зворотного клапана до вентилятора; |
| 7 | - | піддон. |
Конструктивне виконання вентилятора ВДР №8
Для витяжки ВДР №8 передбачене Виконання 1 (Схема 1) - робоче колесо дахового центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги наших дахових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Габаритні та приєднувальні розміри дахового вентилятора ВДР-8
Креслення схеми виконання №1
Графік (діаграма) аеродинаміки ВДР 8
Умовні позначення
| Q | - | продуктивність по повітрю, 10³ м³/год; |
| Pv | - | повний тиск, Па; |
| η | - | коефіцієнт корисної дії (ККД); |
| n | - | частота обертання робочого колеса, об/хв; |
| Nу | - | установочна потужність, кВт: - при n=750 об/хв – 3 кВт, - при n=1000 об/хв – 5,5 кВт. |
Якщо у Вас виникнуть складнощі з визначенням технічних характеристик вентилятора ВДР 8, просто телефонуйте нам на гарячу лінію +380 (98) 765 43 21 і наші спеціалісти з радістю допоможуть Вам!
Як купити даховий вентилятор низького тиску ВДР №8 (виконання 1)
Дахові вентиляційні агрегати ВДР №8 виробляються в Україні на заводі ПК APA Engineering. Якість виготовлення вентиляторів на дуже високому рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені показники продуктивності і ККД, порошкове фарбування. Кожний вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ГОСТ (ДСТУ). Гарантія на такий вентилятор складає 2 роки.
Виготовлення і продаж вентиляційного обладнання виробництва ПК APA Engineering здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європы, СНД, Близького сходу і Африки. Купити ВДР-8 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.
Центробіжні дахові вентилятори ВДР 8 завжди підтримуються у достатній кількості на складах компанії APA Engineering. Тому, якщо у Вас виникла необхідність у придбанні даного виду обладнання - купити даховий вентилятор ВДР №8 проблем не складе. Для цього телефонуйте за номером +380 (98) 765 43 21, або оформляйте онлайн замовлення на нашому сайті https://dev.apa-engineering.com, або пишіть на електронну пошту apa.eng.info@gmail.com. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - без проблем допоможемо!
Компанія-виробник ПК APA Engineering пропонує самі вигідні умови по ціні, термінам поставки та умовам оплати на всі вентилятори. Для постійних замовників завжди діють накопичувальні знижки.
