ВРП (ВЦП 5-45) №4
Варіанти комплектації електродвигуном
| Технічні параметри ВРП (ВЦП 5-45) №4 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| — | 0.75 кВт | 1500 об/хв | — | — | — | 14 122,00 ₴ |
| АИР100S4 | 3.00 кВт | 1500 об/хв | — | — | — | 19 023,00 ₴ |
| АИР100L4 | 4.00 кВт | 1500 об/хв | — | — | — | 18 994,00 ₴ |
| АИР100S2 | 4.00 кВт | 3000 об/хв | — | — | — | 19 125,00 ₴ |
| — | 5.50 кВт | 3000 об/хв | — | — | — | 19 879,00 ₴ |
| Технічні параметри ВРП (ВЦП 5-45) №4 (1) | |
|---|---|
| Електродвигун — | |
| Потужність | 0.75 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 14 122,00 ₴ |
| Електродвигун АИР100S4 | |
| Потужність | 3.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 19 023,00 ₴ |
| Електродвигун АИР100L4 | |
| Потужність | 4.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 18 994,00 ₴ |
| Електродвигун АИР100S2 | |
| Потужність | 4.00 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 19 125,00 ₴ |
| Електродвигун — | |
| Потужність | 5.50 кВт |
| Частота | 3000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 19 879,00 ₴ |
Характеристики ВРП (ВЦП 5-45) №4
Пиловий радіальний вентилятор ВРП (ВЦП 5-45) — промислове обладнання для транспортування повітряних потоків та газоповітряних сумішей температурою до 80°С із вмістом твердих частинок (пилу, деревної стружки, тирси) до 1 г/м³. Апарат середнього тиску з одностороннім забором повітря оснащений спеціальним пиловим робочим колесом із шістьма радіально розміщеними лопатками, що забезпечує високу зносостійкість та запобігає засміченню каналів. Корпус виконаний як спіральний кожух з товстолистової вуглецевої сталі. Виробляється за ТУ У 29.7-31601373-001:2007 підприємством ПК СИСТЕМАКС (Україна).
Характеристики пилового вентилятора ВРП №4 (ВЦП 5-45 №4)
Основні характеристики
- вентилятор пиловий центробіжний (радіальний);
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - фарбування вентилятора - порошкове;
- можливість повороту корпуса улітки з кроком 45°;
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 0,75 ... 7,5 кВт;
- діаметр робочого колеса 400 мм;
- кількість лопаток робочого колеса 8 шт.;
- продуктивність 1600 ... 6200 м³/час;
- робочий тиск 600 ... 2000 Па;
- температура робочого середовища до 80°С;
- напруга мережі 380 В.
Застосування та аналоги пилового вентилятора ВРП 4
ВРП-4 на заводі APA Engineering виготовляється у відповідності з умовами ТУ У 29.2-41569120-01-2017. Застосовується як вентилятор для стружки, тирси, лушпиння, пилу для транспортування в системи очищення/відділення дрібно і крупнодисперсних складових пило-газо-повітряної суміші.
Найбільш розповсюджені моделі серед виробників вентиляційного обладнання в Україні:
- ВРП №4 (ВРП 4)
- ВЦП 5-45 №4 (ВЦП 5-45-4)
- ВРП 100-45 №4 (ВРП 100-45-4)
Напрям обертання вентилятора ВЦП 5-45 №4 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦП 5-45 №4 (правий)
ЛІВ - ліве обертання вентилятора: ВЦП 5-45 №4 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦП 5-45 4
Всі центробіжні вентилятори ВЦП 5-45 4 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.
Технічні параметри ВРП 4 (ВЦП 5-45 4)
| Пиловий вентилятор |
Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота |
|||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВРП №4 Схема 1 |
АІР71В4 | 0,75 | 1 500 | 1 600 | 600 | 86 | 552×624×714 |
| АІР80А4 | 1,1 | 1 500 | 1 700 | 700 | 90 | ||
| АІР80В4 | 1,5 | 1 500 | 1 900 | 750 | 92 | ||
| АІР90L4 | 2,2 | 1 500 | 2 000 | 780 | 93 | ||
| АІР100S4 | 3 | 1 500 | 2 150 | 800 | 97 | ||
| АІР100L4 | 4 | 1 500 | 2 240 | 820 | 113 | ||
| АІР100L2 | 5,5 | 3 000 | 5 500 | 1 800 | 104 | ||
| АІР100S2 | 7,5 | 3 000 | 6 200 | 1 700 | 125 | ||
Конструктивні особливості ВРП 4 (ВЦП 5 45 4)
Вузли вентилятора ВРП №4
- Корпус вентилятора ВРП №4 (улітка)
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Кількість кутів повороту корпусу відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу.
- Робоче колесо вентилятора ВРП №4
Робоче колесо металеве, зварне. Насаджується безпосередньо на вал електродвигуна. Має 8 прямих лопаток. Статично і динамічно збалансоване.
- Електродвигун АІР для улітки ВРП №4
Електродвигун встановлюється на станині (двигун на лапах), або, в окремих випадках, може кріпитись до корпусу вентилятора (двигун з фланцем). Для комплектації ВЦП 5-45-4 підходять двигуни потужністю від 0,75 до 4 кВт з частотою обертання 1500 об/хв і двигуни від 4 до 7,5 кВт з частотою 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама)
Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори. При необхідності вентилятор можна ставити на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВРП-4
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовується у випадках, коли пиловий вентилятор працює в умовах з підвищеною агресивністю робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гаратія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Пиловий вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Конструктивне виконання вентилятора ВЦП 5-45 4
Для пиловика ВЦП 5-45 4 (ВРП 100-45 4) передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги наших пилових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія

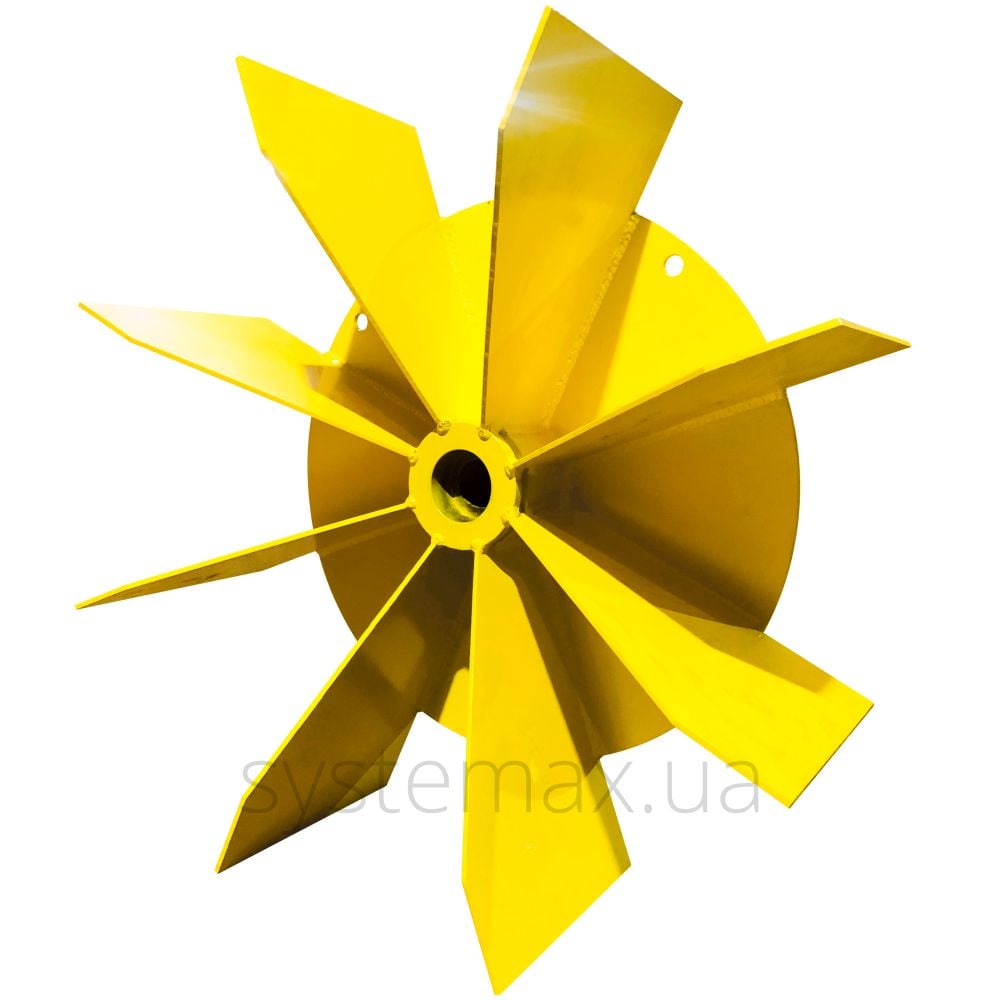

Робоче колесо (крильчатка) вентилятора ВЦП 5-45 №4
Особливості
У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Конструкцію складають:
- прямі лопатки, 8 шт.;
- ступиця;
- підсилюючий задній диск.
Діаметр робочого колеса 400 мм (D=1,0×Dн). Бувають модифікації з більшим і меншим діаметром на 5% і 10%, але виготовляються тільки під замовлення.
Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться на повністю зібраному вентиляторі.
Габаритні та приєднувальні розміри пилового вентилятора ВРП-4 (ВЦП 5-45-4)
Креслення схеми виконання №1
Графік (діаграма) аеродинаміки ВЦП 5-45 №4
Умовні позначення
| Q | - | продуктивність по повітрю, 10³ м³/год; |
| Pv | - | повний тиск, Па; |
| η | - | коефіцієнт корисної дії (ККД); |
| N | - | споживана потужність двигуна, кВт; |
| n | - | частота обертання робочого колеса, об/хв; |
| U | - | окружна швидкість робочого колеса, м/с; |
Де купити пиловий вентилятор ВРП №4
Центробіжні пилові вентиляційні агрегати ВРП 4 (ВЦП 5-45 4) виробляються в Україні на заводі ПК APA Engineering. Якість виготовлення вентиляторів на дуже високому рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені показники продуктивності і ККД, порошкове фарбування. Кожний вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ДСТУ. Гарантія на такий вентилятор складає 2 роки.
Виготовлення і продаж вентиляційного обладнання виробництва ПК APA Engineering здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європи, СНД, Близького сходу і Африки. Купити ВРП-4 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.
