ВРП (ВЦП 5-45) №8
Варіанти комплектації електродвигуном
| Технічні параметри ВРП (ВЦП 5-45) №8 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| — | 7.50 кВт | 1000 об/хв | — | — | — | 56 336,00 ₴ |
| АД160S4 | 15.00 кВт | 1500 об/хв | — | — | — | 66 239,00 ₴ |
| — | 18.50 кВт | 1500 об/хв | — | — | — | 70 067,00 ₴ |
| Технічні параметри ВРП (ВЦП 5-45) №8 (1) | |
|---|---|
| Електродвигун — | |
| Потужність | 7.50 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 56 336,00 ₴ |
| Електродвигун АД160S4 | |
| Потужність | 15.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 66 239,00 ₴ |
| Електродвигун — | |
| Потужність | 18.50 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 70 067,00 ₴ |
Характеристики ВРП (ВЦП 5-45) №8
Пиловий радіальний вентилятор ВРП (ВЦП 5-45) — промислове обладнання для транспортування повітряних потоків та газоповітряних сумішей температурою до 80°С із вмістом твердих частинок (пилу, деревної стружки, тирси) до 1 г/м³. Апарат середнього тиску з одностороннім забором повітря оснащений спеціальним пиловим робочим колесом із шістьма радіально розміщеними лопатками, що забезпечує високу зносостійкість та запобігає засміченню каналів. Корпус виконаний як спіральний кожух з товстолистової вуглецевої сталі. Виробляється за ТУ У 29.7-31601373-001:2007 підприємством ПК СИСТЕМАКС (Україна).
Характеристики пилового вентилятора ВРП №8 (ВЦП 5-45 №8)
Основні характеристики
- вентилятор пиловий центробіжний (радіальний);
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - фарбування вентилятора - порошкове;
- можливість повороту корпуса улітки з кроком 45°;
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 7,5 ... 30 кВт;
- діаметр робочого колеса 800 мм;
- кількість лопаток робочого колеса 8 шт.;
- продуктивність 7000 ... 25000 м³/час;
- робочий тиск 800 ... 2550 Па;
- температура робочого середовища до 80°С;
- напруга мережі 380 В.
Застосування та аналоги вилового вентилятора ВРП 8
ВРП-8 на заводі APA Engineering виготовляється у відповідності з умовами ТУ У 29.2-41569120-01-2017. Застосовується як вентилятор для стружки, тирси, лушпиння, пилу для транспортування в системи очищення/відділення дрібно і крупнодисперсних складових пило-газо-повітряної суміші.
Найбільш розповсюджені моделі серед виробників вентиляційного обладнання в Україні:
- ВРП №8 (ВРП 8)
- ВЦП 5-45 №8 (ВЦП 5-45-8)
- ВРП 100-45 №8 (ВРП 100-45-8)
Напрям обертання вентилятора ВЦП 5-45 №8 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦП 5-45 №8 (правий)
ЛІВ - ліве обертання вентилятора: ВЦП 5-45 №8 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦП 5-45 8
Всі центробіжні вентилятори ВЦП 5-45 8 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.
Технічні параметри ВРП 8 (ВЦП 5-45 8)
| Пиловий вентилятор |
Електродвигун | Параметри вентилятора у робочій зоні | Вага | Габаритні розміри Довжина × Ширина × Висота |
|||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | мм | ||
| ВРП №8 Схема 1 |
АІР132М6 | 7,5 | 1 000 | 15 000 | 800 | 351 | 960×1220×1280 |
| АІР160S6 | 11 | 1 000 | 16 300 | 800 | 415 | ||
| АІР132М4 (*) | 11 | 1 500 | 7 000 | 2 550 | 350 | ||
| АІР160S4 (*) | 15 | 1 500 | 12 000 | 2 480 | 415 | ||
| АІР160М4 | 18,5 | 1 500 | 17 200 | 2 320 | 432 | ||
| АІР180S4 | 22 | 1 500 | 20 000 | 1 900 | 450 | ||
| АІР180М4 | 30 | 1 500 | 25 000 | 1 500 | 480 | ||
Конструктивні особливості ВРП 8 (ВЦП 5 45 8)
Вузли вентилятора ВРП №8
- Корпус вентилятора ВРП №8 (улітка)
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Кількість кутів повороту корпусу відповідає кількості отворів під приєднувальні болти в задній зйомній стінці корпусу.
- Робоче колесо вентилятора ВРП №8
Робоче колесо металеве, зварне. Насаджується безпосередньо на вал електродвигуна. Має 8 прямих лопаток. Статично і динамічно збалансоване.
- Електродвигун АІР для улітки ВРП №8
Електродвигун встановлюється на станині (двигун на лапах), або, в окремих випадках, може кріпитись до корпусу вентилятора (двигун з фланцем). Для комплектації ВЦП 5-45-8 підходять двигуни потужністю 7,5 та 11 кВт з частотою обертання 1000 об/хв і двигуни від 11 до 30 кВт з частотою 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама)
Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори. При необхідності вентилятор можна ставити на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВРП-8
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовується у випадках, коли пиловий вентилятор працює в умовах з підвищеною агресивністю робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гаратія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Пиловий вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Конструктивне виконання вентилятора ВЦП 5-45 8
Для пиловика ВЦП 5-45 8 (ВРП 100-45 8) передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги наших пилових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія

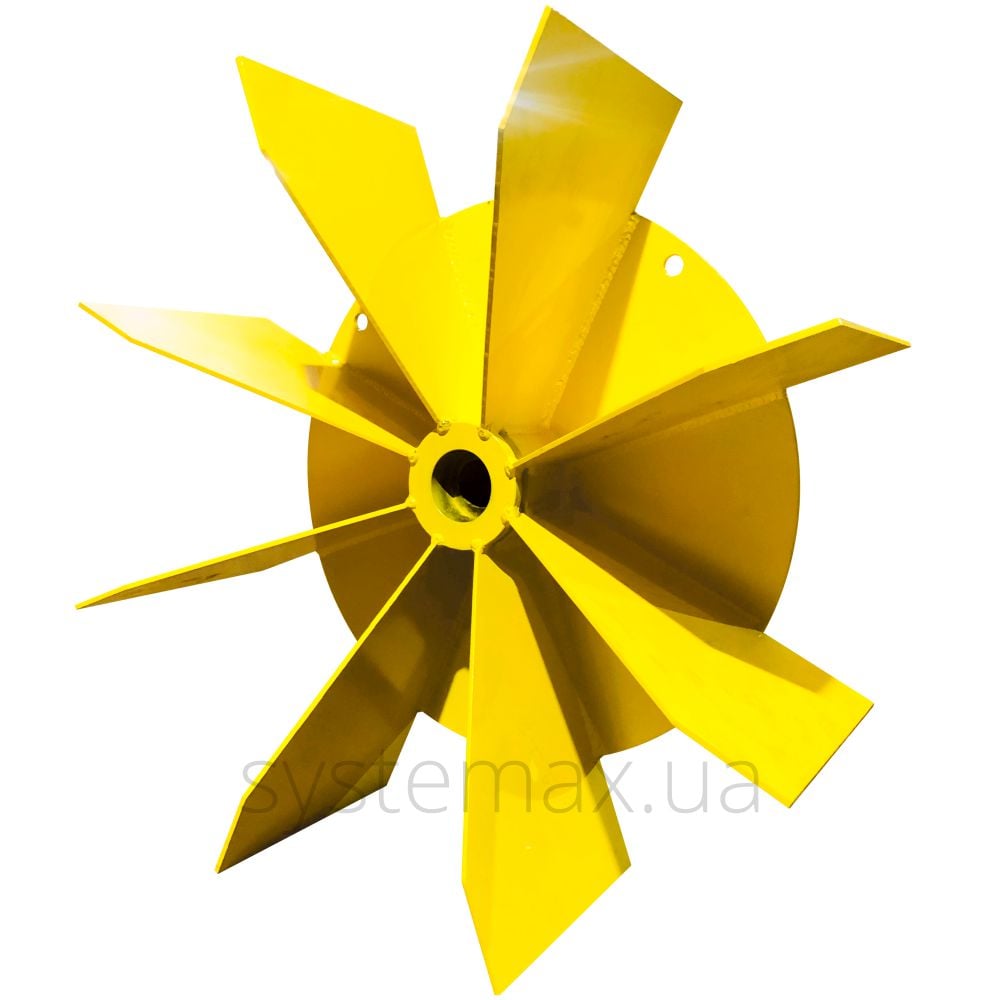

Робоче колесо (крильчатка) вентилятора ВЦП 5-45 №8
Особливості
У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Конструкцію складають:
- прямі лопатки, 8 шт.;
- ступиця;
- підсилюючий задній диск.
Діаметр робочого колеса 800 мм (D=1,0×Dн). Бувають модифікації з більшим і меншим діаметром на 5% і 10%, але виготовляються тільки під замовлення.
Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться на повністю зібраному вентиляторі.
Габаритні та приєднувальні розміри пилового вентилятора ВРП-8 (ВЦП 5-45-8)
Креслення схеми виконання №1
Графік (діаграма) аеродинаміки ВЦП 5-45 №8
Умовні позначення
| Q | - | продуктивність по повітрю, 10³ м³/год; |
| Pv | - | повний тиск, Па; |
| η | - | коефіцієнт корисної дії (ККД); |
| N | - | споживана потужність двигуна, кВт; |
| n | - | частота обертання робочого колеса, об/хв; |
| U | - | окружна швидкість робочого колеса, м/с; |
Де купити пиловий вентилятор ВРП №8
Центробіжні пилові вентиляційні агрегати ВРП 8 (ВЦП 5-45 8) виробляються в Україні на заводі ПК APA Engineering. Якість виготовлення вентиляторів на дуже високому рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені показники продуктивності і ККД, порошкове фарбування. Кожний вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ДСТУ. Гарантія на такий вентилятор складає 2 роки.
Виготовлення і продаж вентиляційного обладнання виробництва ПК APA Engineering здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європи, СНД, Близького сходу і Африки. Купити ВРП-8 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.
Промислові пилові вентилятори ВРП-8 завжди підтримуються у достатній кількості на складах компанії APA Engineering. Тому, якщо у Вас виникла необхідність у придбанні даного виду обладнання - купити ВРП 8 (ВЦП 5-45-8) вентилятор радіальний пиловий проблем не складе. Для цього телефонуйте за номером +380 (98) 765 43 21, або оформляйте он-лайн замовлення на нашому сайті https://dev.apa-engineering.com, або пишіть на електронну пошту apa.eng.info@gmail.com. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - з радістю допоможемо!
Компанія-виробник ПК APA Engineering пропонує самі вигідні умови по ціні, термінам поставки та умовам оплати на всі вентилятори. Для постійних замовників завжди діють накопичувальні знижки.
Ми цінуємо Ваш вибір.
