ВВД №8
Варіанти комплектації електродвигуном
| Технічні параметри ВВД №8 | ||||||
|---|---|---|---|---|---|---|
| Електродвигун | Потужність | Частота | Продуктивність | Тиск | Маса | Ціна |
| — | 5.50 кВт | 1000 об/хв | — | — | — | 73 136,00 ₴ |
| АД160S4 | 15.00 кВт | 1500 об/хв | — | — | — | 86 114,00 ₴ |
| Технічні параметри ВВД №8 (1) | |
|---|---|
| Електродвигун — | |
| Потужність | 5.50 кВт |
| Частота | 1000 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 73 136,00 ₴ |
| Електродвигун АД160S4 | |
| Потужність | 15.00 кВт |
| Частота | 1500 об/хв |
| Продуктивність | — |
| Тиск | — |
| Маса | — |
| Ціна | 86 114,00 ₴ |
Характеристики ВВД №8
Дутьовий вентилятор високого тиску ВВД — центробіжний (радіальний) апарат, спроектований для нагнітання повітря в промислові паливні камери, котельні агрегати, печі та інше обладнання, що потребує повітряного живлення під значним тиском. Транспортує чисте повітря або газоповітряні суміші температурою до 200°С за відсутності агресивних компонентів, клейких і волокнистих домішок, із вмістом механічних частинок до 100 мг/м³. Зварний корпус виконано з листового металу. Радіальне розташування лопаток робочого колеса забезпечує створення високого тиску. Виготовляється підприємством ПК СИСТЕМАКС (Україна).

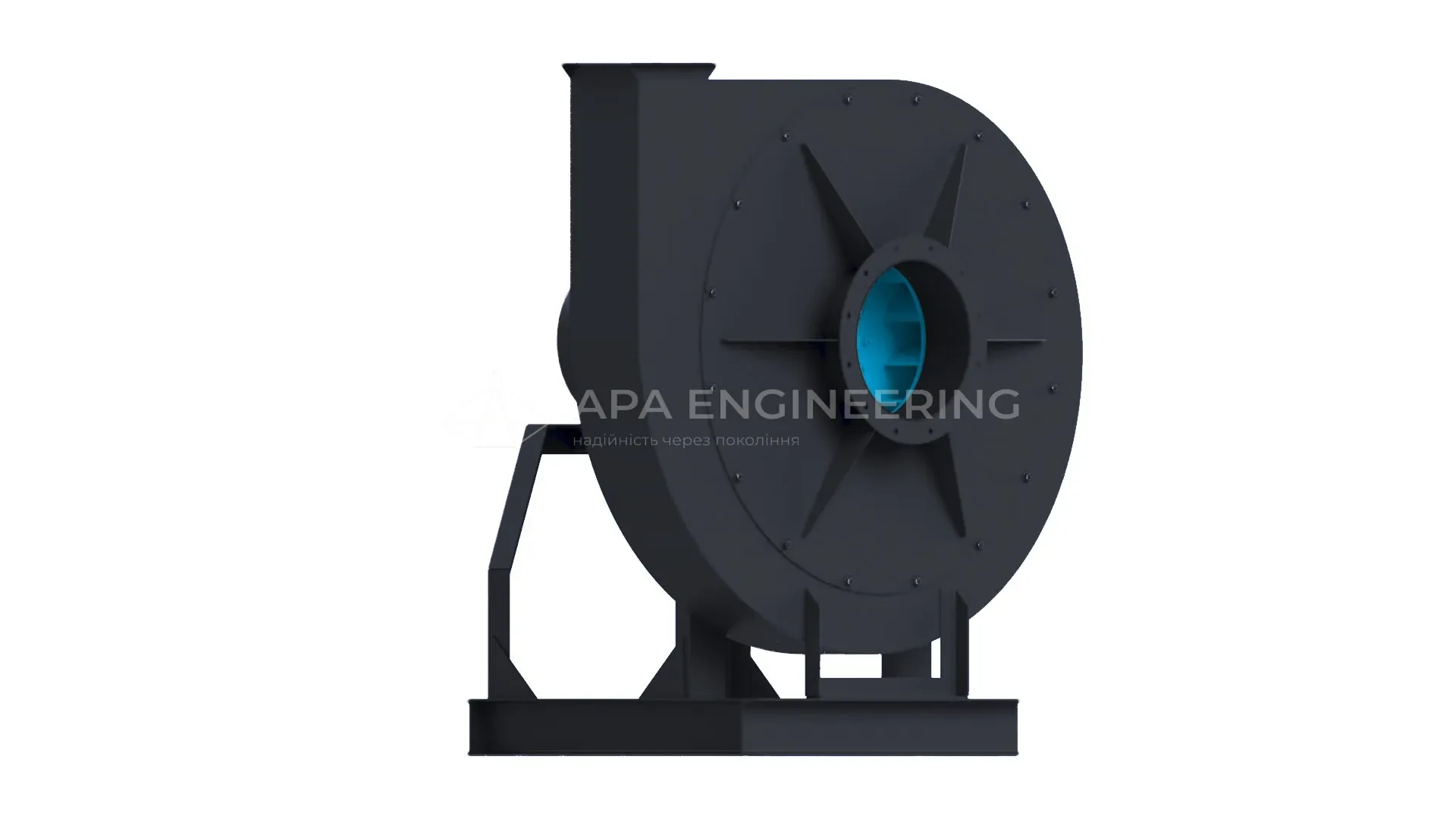

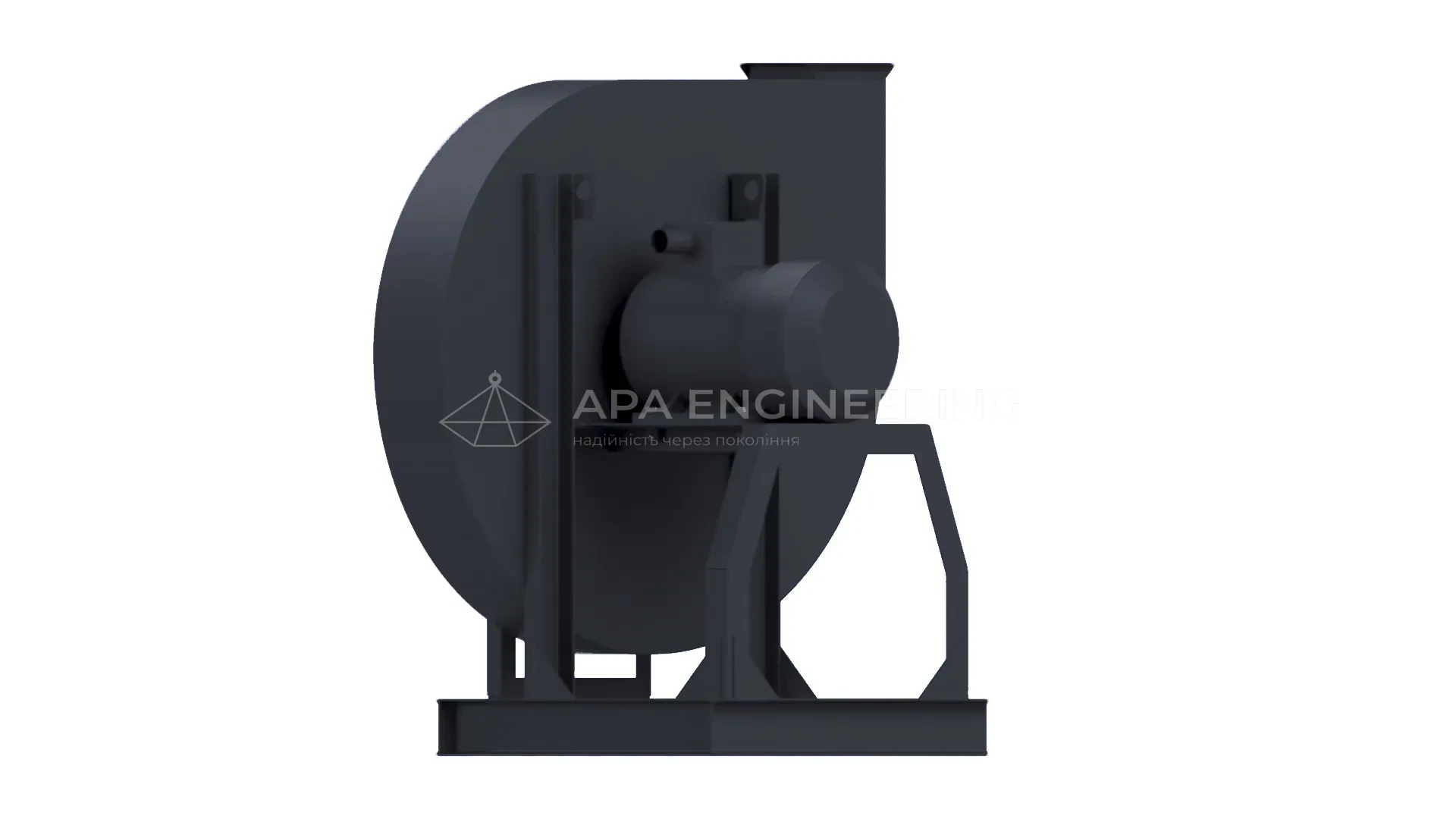

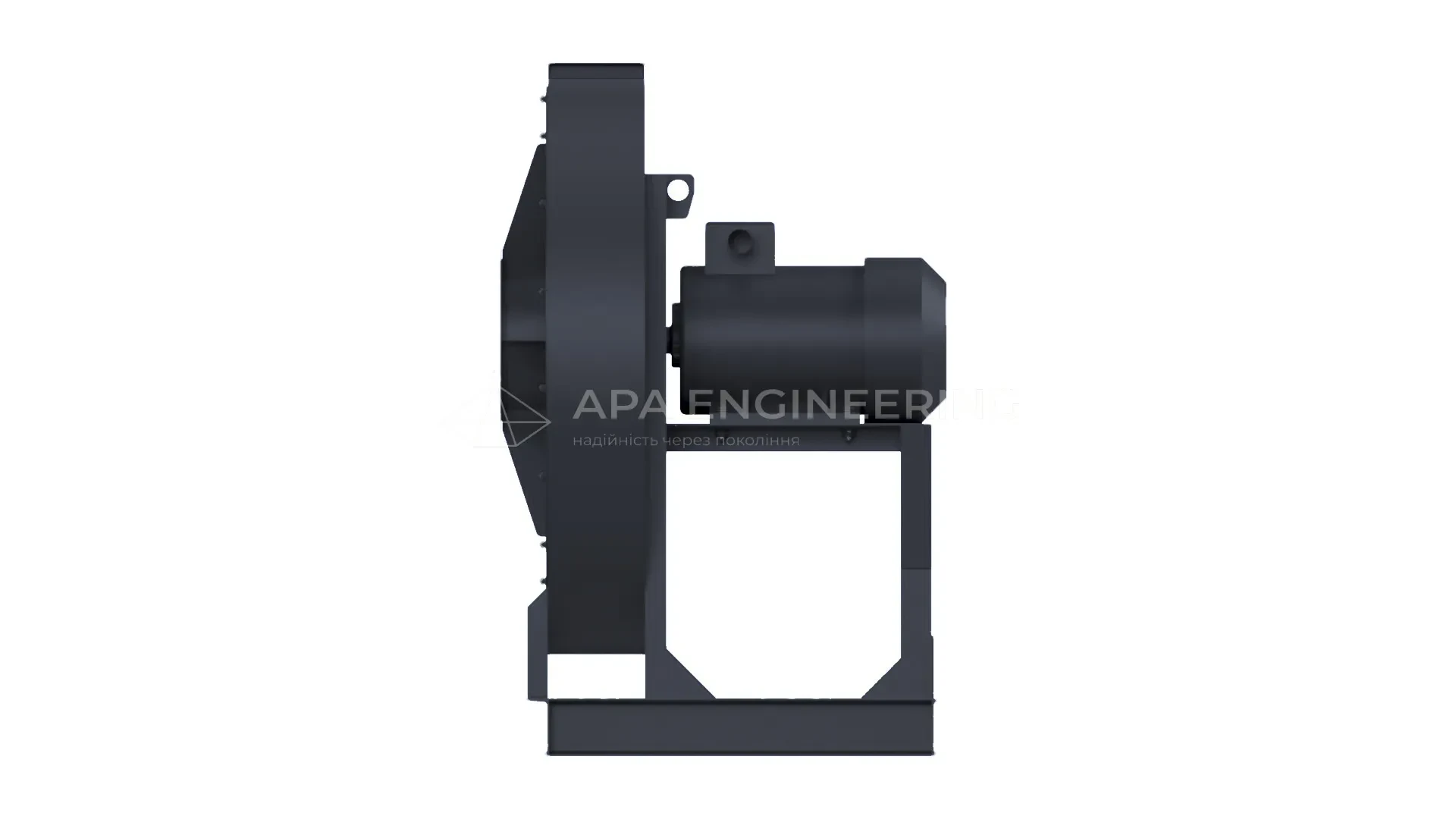

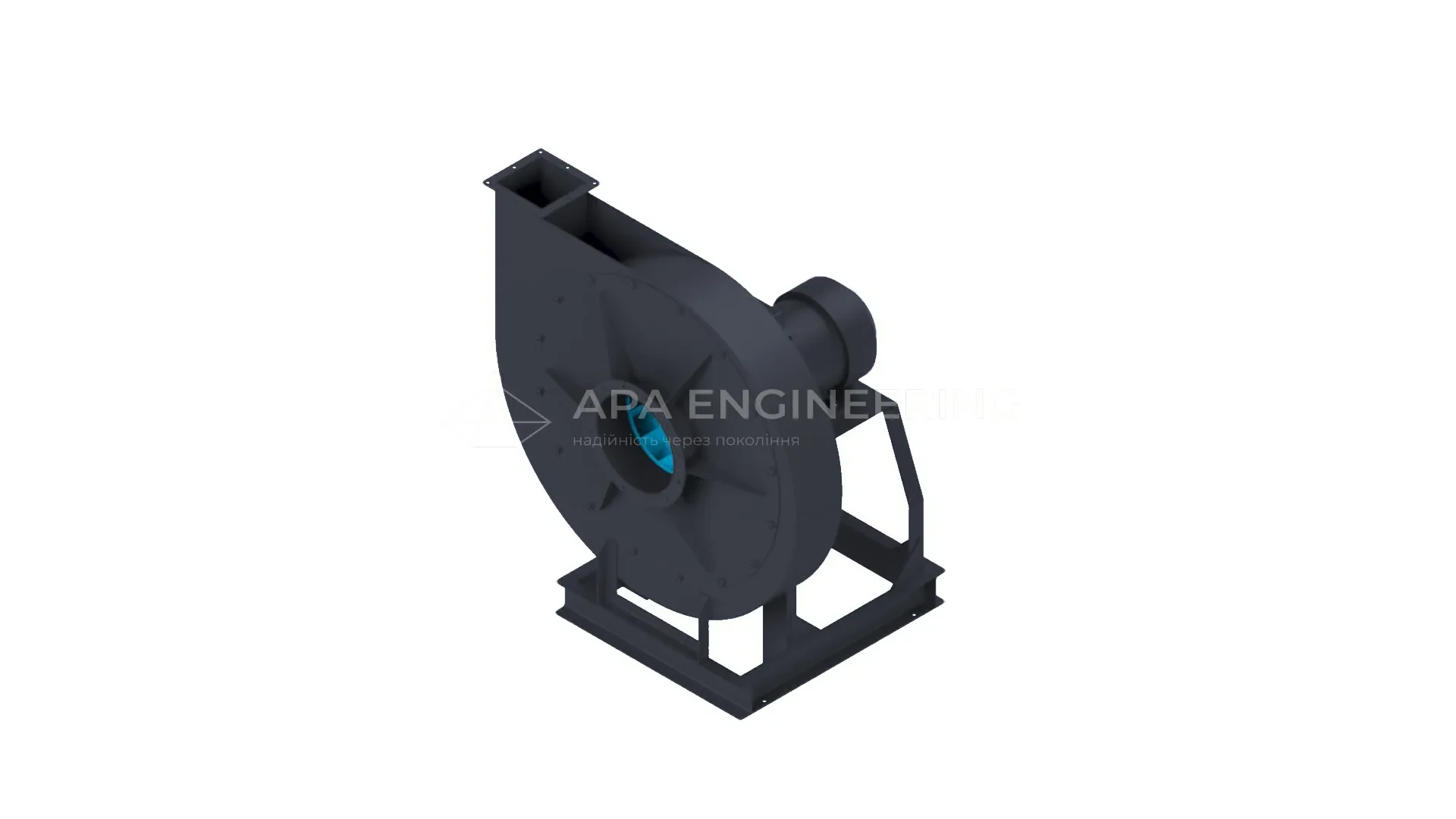

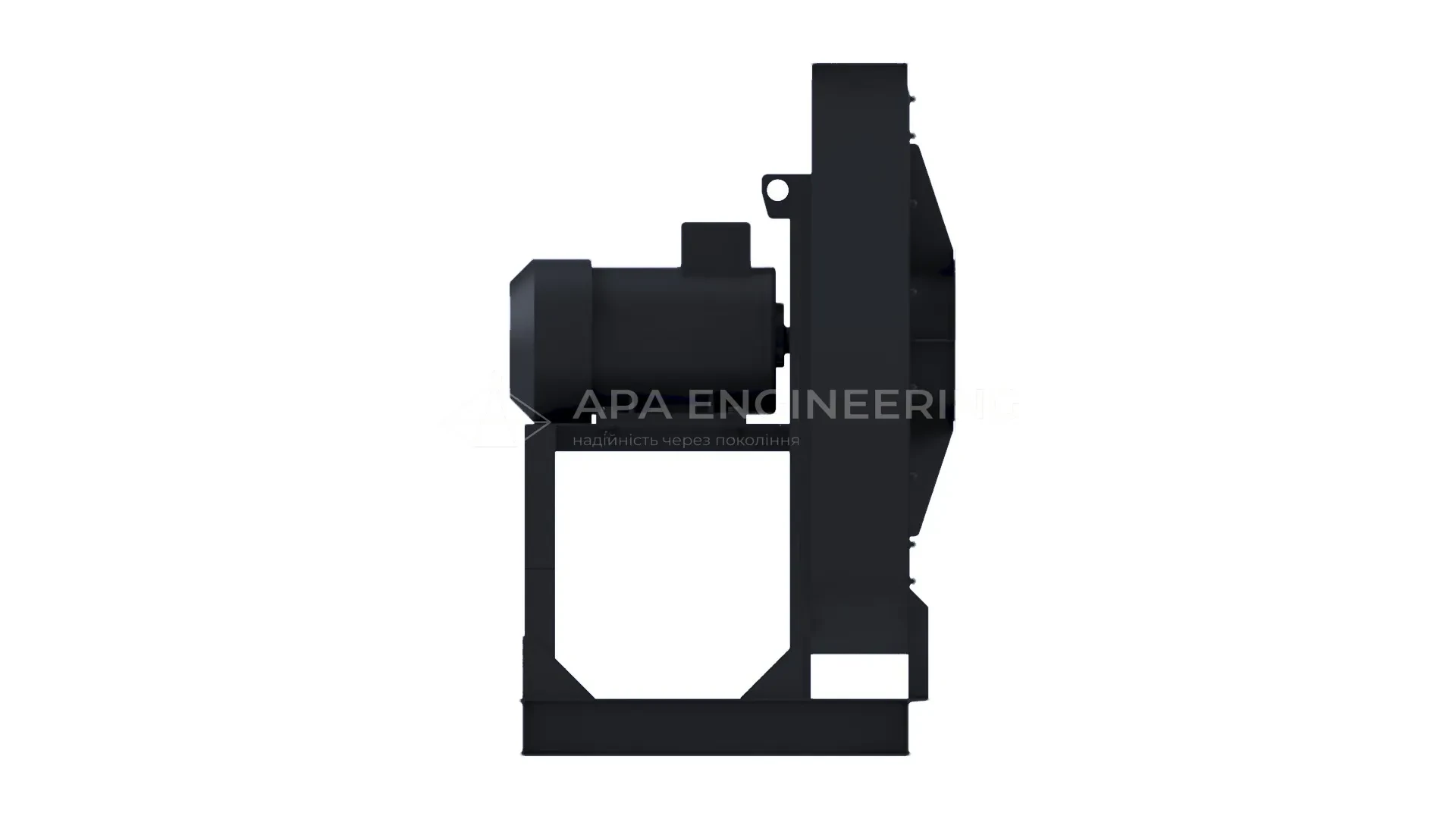

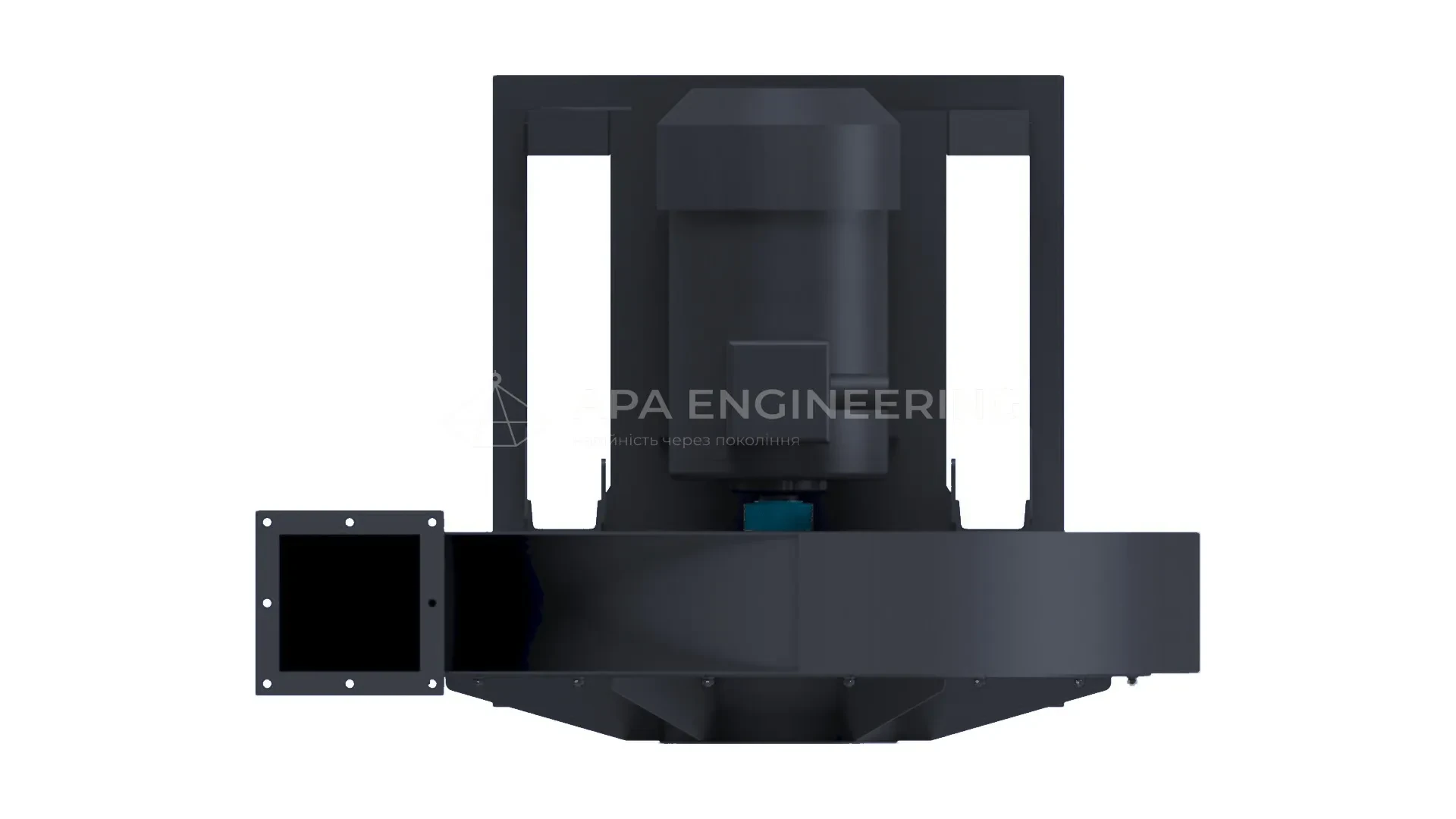

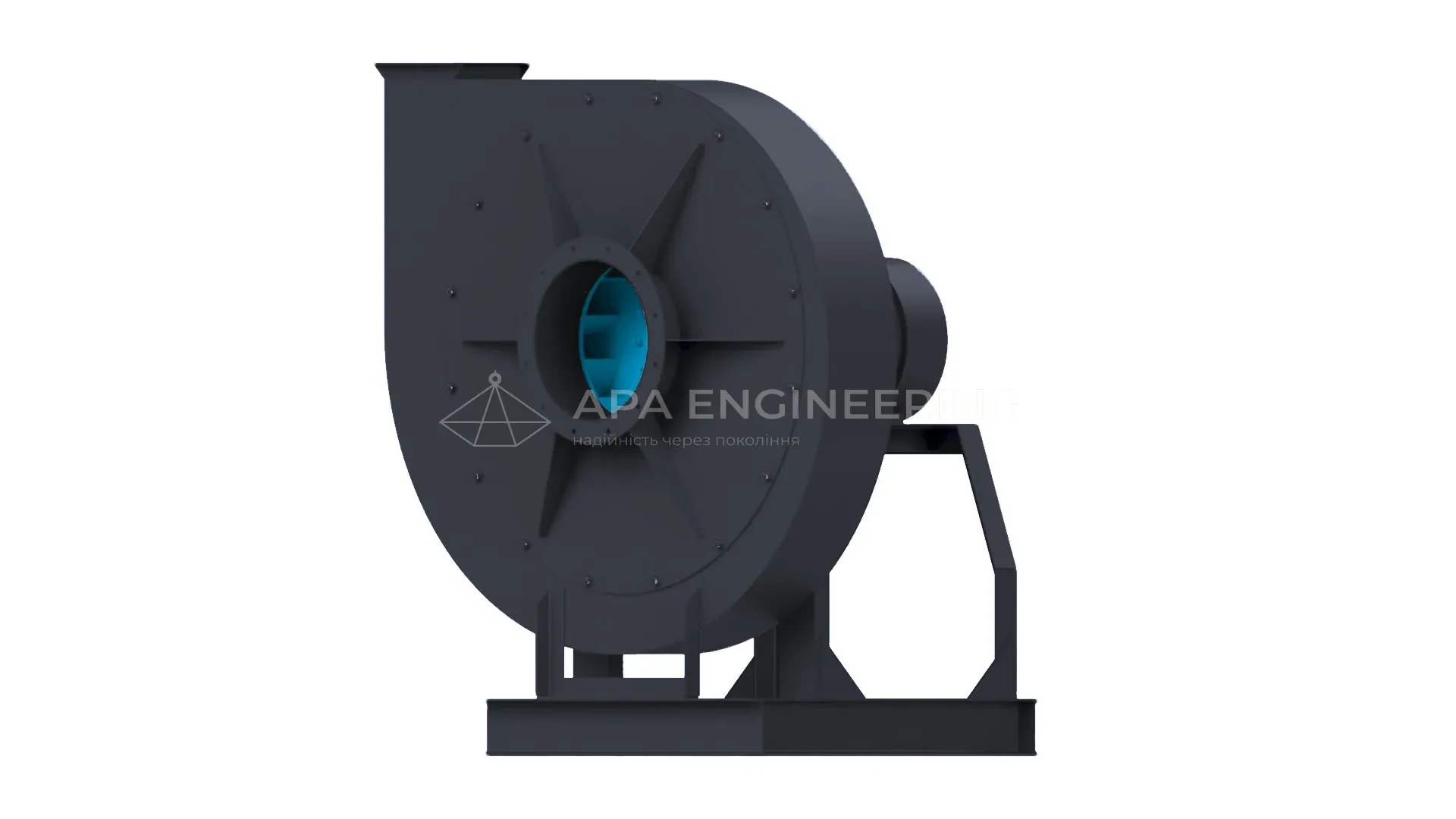

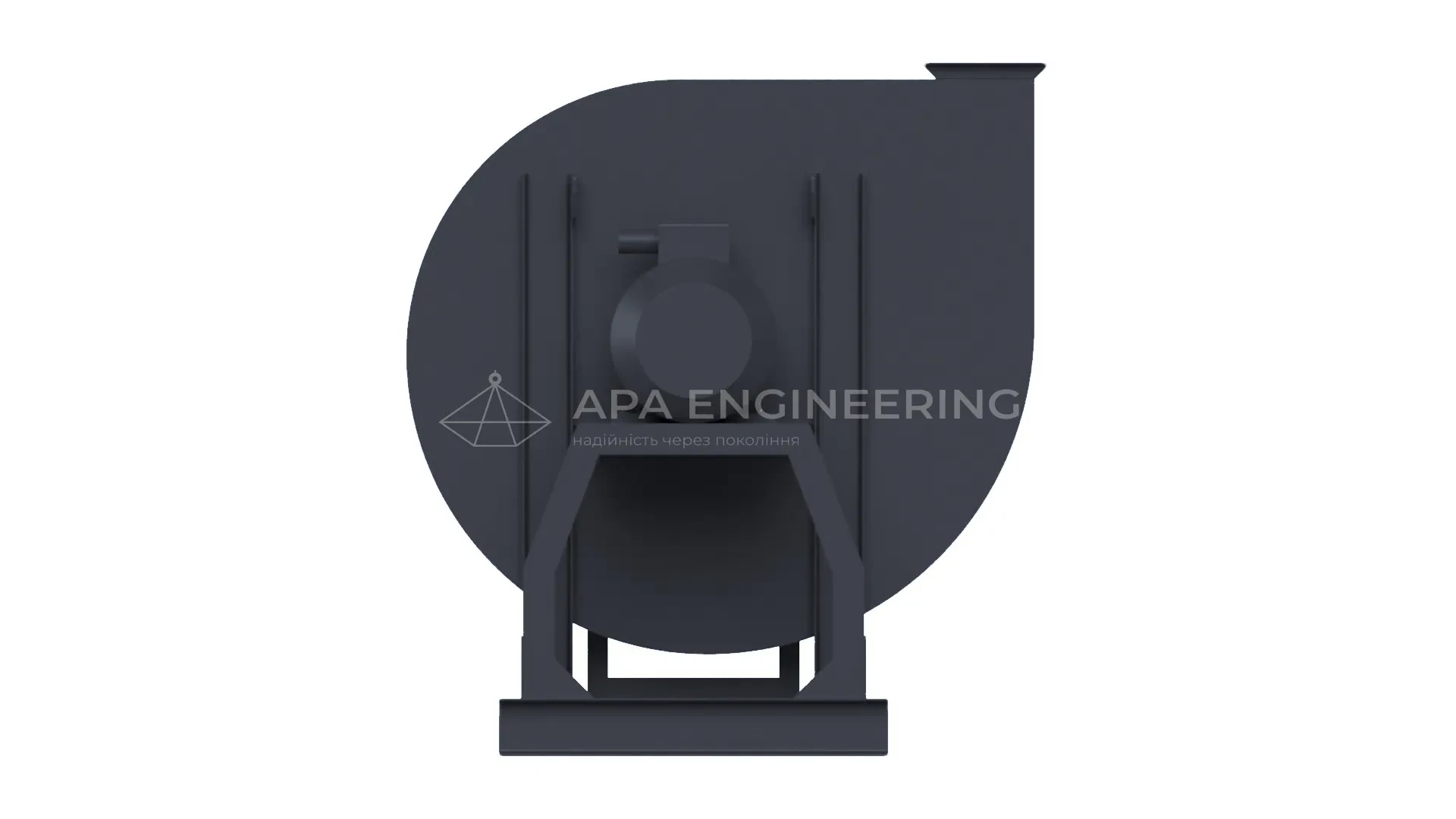

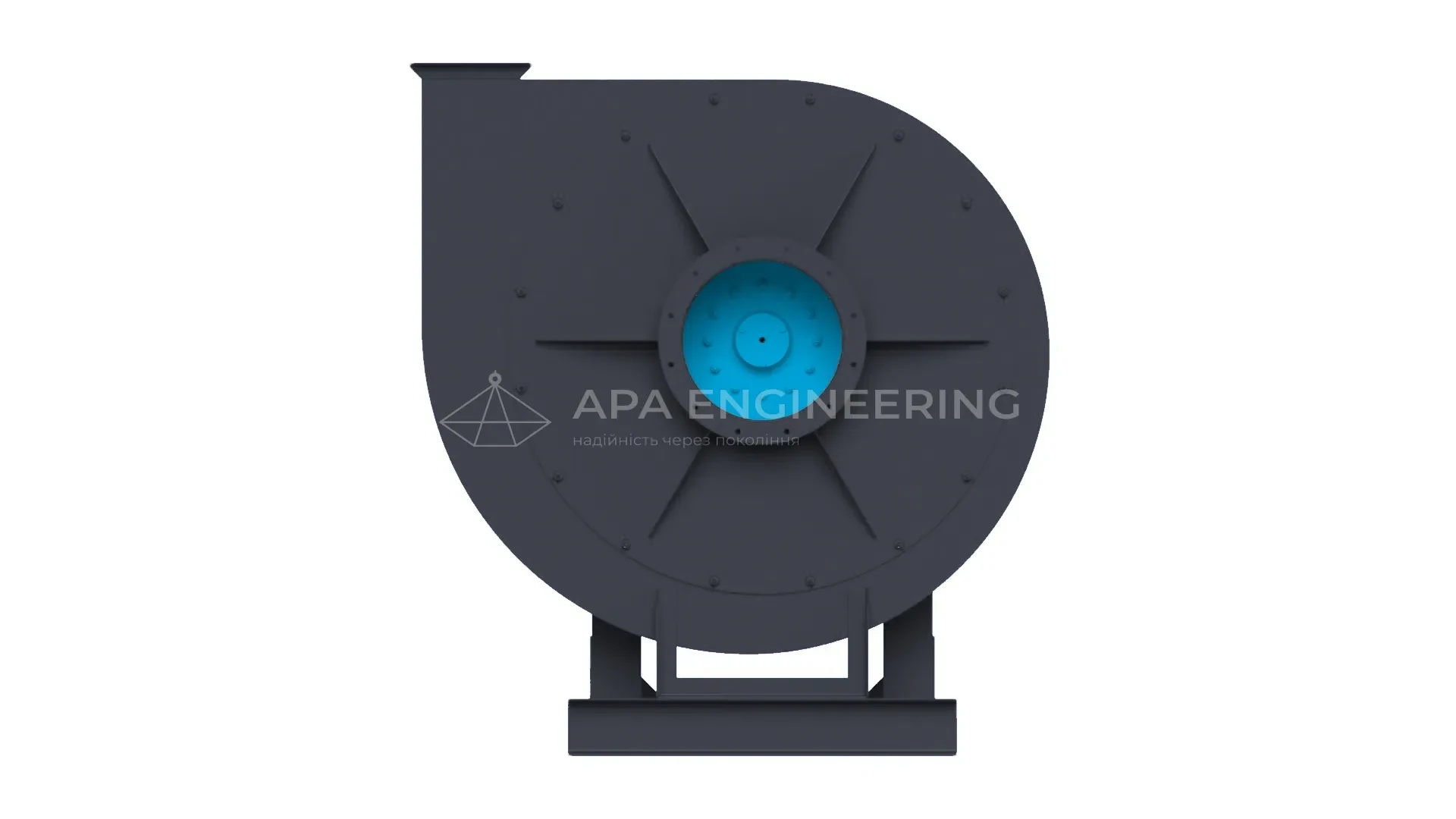

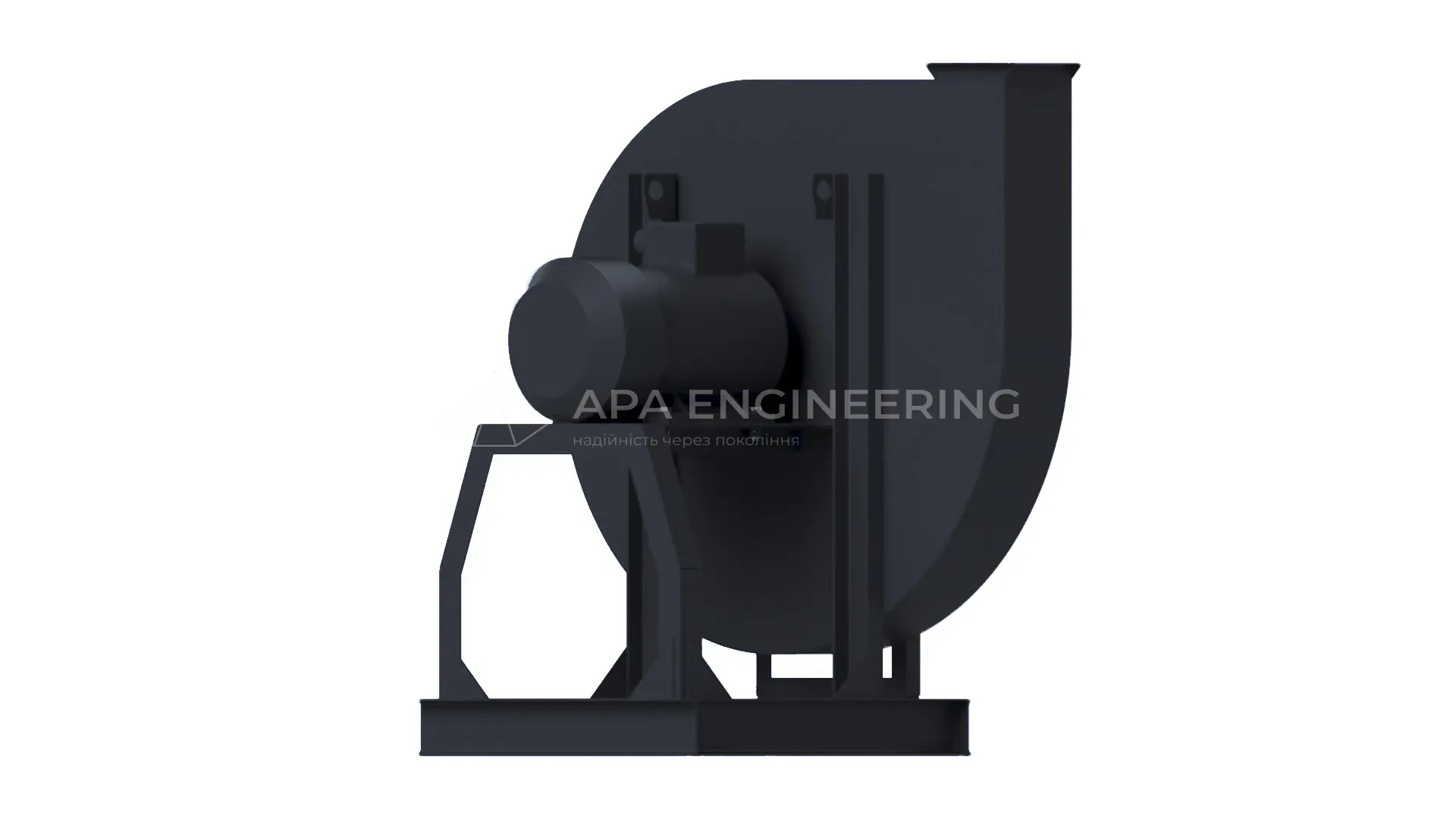

Огляд радіального вентилятора ВВТ №8
Основні дані
- вентилятор центробіжний (радіальний) високого тиску;
- матеріал вуглецева сталь
(під замовлення - алюміній, нержавіюча сталь, різнорідні метали); - кут повороту корпусу улітки - кратний 45° (виставляється на заводі);
- обертання робочого колеса ліве або праве;
- виконання 1 (робоче колесо на валу електродвигуна);
- комплектація електродвигунами потужністю 7,5 ... 90 кВт;
- діаметр робочого колеса 800 мм;
- кількість лопаток робочого колеса 12 шт.;
- лопатки загнуті назад;
- продуктивність 5000 ... 13700 м³/час;
- робочий тиск 3800 ... 16000 Па;
- температура робочого середовища до 80°С;
- напруга мережі 380 В.
Застосування і аналоги центробіжних вентиляторів ВВТ №8
ВВТ №8 належать до серії центробіжних вентиляторів з високим тиском. Його застосовують:
- в системах вентиляції, кондиціонування і опалення приміщень, якщо повітря потрібно подавати через велику протяжність/складність повітряних каналів;
- в технологічних процесах (подача повітря в печі, вагранки та інше);
- в установках пневмотранспорту ежекційного типу.
На заводі APA Engineering даний вентилятор виготовляється у відповідності з ТУ У 29.2-36342124-01-2017 на сучасному обладнанні і з застосуванням нових технологій. Він відповідає усім відповідним стандартам ДСТУ (ГОСТ). По технічним параметрам ВВТ-8 виробництва APA Engineering являється більш досконалим і ефективним ніж аналоги, що робились і досі робляться на деяких заводах в Україні.
Найбільш поширені варіанти назв моделі серед виробників вентиляційного обладнання України:
- ВВТ №8 (ВВТ 8, ВВТ-8, ВВТ8)
- ВР 154-21-8 (ВР154-21-8, ВР 154 21 8)
- ВР 160-18-8 (ВР160-18-8, ВР 160 18 8)
Напрям обертання вентилятора ВВТ 8 та кути повороту корпусу улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВВТ №8 (правий)
ЛІВ - ліве обертання вентилятора: ВВТ №8 (лівий)
0°...315° - кут повороту корпусу вентилятора
Як визначити напрямок обертання
Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки
Кути повороту корпусу ВВТ-8
Центробіжні вентилятори ВВТ-8 можуть бути виготовлені з будь-яким кутом повороту улітки. Це дозволяє суттєво спростити монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Стандартні кути повороту улітки: 0°, 45°, 90°, 135°, 180°, 225°, 270° та 315°.
Як правило, не рекомендується змінювати кут повороту корпусу вентилятора своїми силами, оскільки буде порушене балансування робочого колеса. У процесі збирання вентилятора на заводі улітку виставляють під необхідним кутом з наступним динамічним балансуванням робочого колеса на валу електродвигуна.
Технічні параметри ВВТ-8
| Центробіжний вентилятор |
Виконання | Електродвигун | Параметри вентилятора в рабочій зоні | Повна маса | |||
|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | |||
| кВт | об/хв | м³/год | Па | кг | |||
| ВВТ №8 | Схема 1 | АІР132S4 | 7,5 | 1 500 | 5 000 | 3 800 | 252 |
| Схема 1 | АІР132М4 | 11 | 1 500 | 5 800 | 3 900 | 260 | |
| Схема 1 | АІР225М2 | 55 | 3 000 | 9 000 | 16 000 | 520 | |
| Схема 1 | АІР250S2 | 75 | 3 000 | 11 300 | 15 100 | 650 | |
| Схема 1 | АІР250М2 | 90 | 3 000 | 13 700 | 14 000 | 730 | |
Конструктивні особливості ВВТ №8
Вузли вентилятора ВВТ №8
- Корпус вентилятора ВВТ №8 (улітка)
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Згідно ДСТУ 5976 улітка вентилятора на заводі може бути виставлена під будь-яким кутом кратним 45° (або іншим, який побажає замовник).
- Робоче колесо вентилятора ВВТ №8
Рабоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 12 загнутих назад лопаток. Динамічно збалансоване. Діаметр робочого колеса 800 мм (D=1,0×Dн). Бувають модифікації з більшим і меньшим діаметром на 5% і 10% (D=0,9×Dн, D=0,95×Dн, D=1,05×Dн, D=1,1×Dн), але виготовляються тільки під замовлення.
- Електродвигун АІР для улітки ВВТ №8
Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВВТ 8 підходять двигуни потужністю 7,5 та 11 кВт з частотою обертання 1500 об/хв і двигуни від 55 до 90 кВт з частотою 3000 кВт. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама)
Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВВТ №8
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ
Матеріал корпусу і робочого колеса
- Вуглецева сталь
Стандартне виконання. Використовується в більшості випадків. Саме поширене.
- Нержавіюча сталь
Корозійностійке виконання. Використовуєтья у випадках, коли вентилятор працює в умовах підвищеної агресивності робочого середовища.
- Різнорідні метали
Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної газо-повітряної суміші.
- Алюмінієві сплави
Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гарантія вибухозахищеності та вільне проходження за всіма державними нормами, стандартами і вимогами вибухобезпеки. Але є і болючий для багатьох "підводний камінь" - ЦІНА. Радіальний вентилятор із алюмінія значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.
Конструктивне виконання вентилятора ВВТ №8
Для витяжки ВВТ №8 передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги наших промислових вентиляторів
- надійність конструкції
- підвищена продуктивність
- низькі експлуатаційні затрати
- висока якість матеріалів
- висока точність балансування робочого колеса
- комплектація якісними електродвигунами
- порошкове фарбування вузлів вентилятора
- доступна ціна
- 2 роки гарантія
Габаритні та приєднувальні розміри радіального вентилятора ВВТ 8
Креслення схеми виконання №1
Графік (діаграма) аеродинаміки ВВТ-8 (ВР 154-21-8) схема 1
Умовні позначення
| Q | - | продуктивність по повітрю, 10³ м³/год; |
| Pv | - | повний тиск, Па; |
| η | - | коефіцієнт корисної дії (ККД); |
| N | - | споживана потужність двигуна, кВт; |
| n | - | частота обертання робочого колеса, об/хв; |
Якщо у Вас виникнуть складнощі з визначенням технічних характеристик вентилятора ВВТ-8, просто телефонуйте нам на гарячу лінію +380 (98) 765 43 21 і наші спеціалісти з радістю допоможуть Вам!
Як купити центробіжний вентилятор високого тиску ВВТ №8 (виконання 1)
Радіальні вентиляційні агрегати ВВТ №8 виробляються в Україні на заводі ПК APA Engineering. Якість виготовлення вентиляторів на дуже високому рівні: ідеально відбалансовані робочі колеса, мінімальні зазори між вхідним патрубком і робочим колесом, покращені показники продуктивності і ККД, порошкове фарбування. Кожний вентилятор проходить обов'язкову перевірку у відділі контролю якості і повністю відповідає стандартам ДСТУ (ГОСТ). Гарантія на такий вентилятор складає 2 роки.
Виготовлення і продаж вентиляційного обладнання виробництва ПК APA Engineering здійснюється як для підприємств внутрішнього ринку України, так і на експорт у країни Європи, СНД, Близького сходу і Африки. Купити ВВТ-8 в Україні в роздріб і гуртом можна напряму із заводу-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.
Промислові центробіжні вентилятори ВВТ №8 завжди підтримуються у достатній кількості на складах компанії APA Engineering. Тому, якщо у Вас виникла необхідність у придбанні даного виду обладнання - купити радіальний вентилятор ВВТ 8 проблем не складе. Для цього телефонуйте за номером +380 (98) 765 43 21, або оформляйте он-лайн замовлення на нашому сайті https://dev.apa-engineering.com, або пишіть на електронну пошту apa.eng.info@gmail.com. Замовлення буде прийняте і оброблене відразу ж. А якщо знадобиться консультація - без проблем допоможемо!
Компанія-виробник ПК APA Engineering пропонує самі вигідні умови по ціні, термінам поставки та умовам оплати на всі вентилятори. Для постійних замовників завжди діють накопичувальні знижки.
