ЦН-15-300
Варіанти комплектації електродвигуном
| Технічні параметри ЦН-15 ЦН-15-300 | |||
|---|---|---|---|
| Найменування | Продуктивність м³/год | Ціна | |
| ЦН-15-300 | 828 ... 954 | 10 272,00 ₴ | |
| Технічні параметри ЦН-15-300 | |
|---|---|
| ЦН-15-300 | |
| Артикул | — |
| Продуктивність | 828 ... 954 |
| Ціна |
10 272,00 ₴
|
Характеристики універсального циклона ЦН 15 300
Основні характеристики
- Ефективність - 85...98% (частки пилу від 10 мкм)
- Продуктивність - 954 м³/год
- Внутрішній діаметр - 300 мм
- Кут нахилу вхідного патрубка - 15°
- Рабоча температура - від -40 до 200°С
- Виконання - одинарний
- Комплектація: корпус циклона ЦН-15-300 (1 шт.)
Застосування циклонів ЦН15-300
Основною функцією промислового циклона ЦН 15 300 є очистка повітря і газоповітряних сумішей від сухого пилу, і такого, що слабо злипається, який утворюється в наслідок технологічних процесів на об'єктах:
- промисловість (хімічна, нафтопереробна, деревообробна, машинобудівна)
- металургія (черна, кольорова)
- енергетика
- виробництво будівельних матеріалів, повітряне транспортування матеріалів та інш.
В цілому, пилевловлювач ЦН-15-300х1 частіше всього використовується для пилу, для сажі, для золи.
Позначення маркування циклона ЦН-15-300
ЦН - 15 - 300
де
Ц
Н
15
300
-
-
-
-
циклон
конструкція НИИОгаза
кут нахилу вхідного патрубка (по відношенню до горизонталі)
внутрішній діаметр циклона (в міліметрах)
ВАЖЛИВО!
При виготовленні може використовуватись листовий метал товщиною від 1,5 до 3,0 мм. Від цього напряму залежить кінцева вартість циклона ЦН-15-300. Тому, всі конструктивні особливості потрібно заздалегідь погоджувати з технічним відділом APA Engineering.
Технічні характеристики циклона ЦН 15-300
| Циклон | Продуктивність | Швидкість потоку | Тиск, MAX | Діаметр корпуса | Габаритна висота | Маса |
|---|---|---|---|---|---|---|
| м³/год | м/с | кПа | мм | мм | кг | |
| ЦН-15-300 | 828 ... 954 | 2,5...4,0 | 5 | 300 | 1368 | 40 |
Технічні параметри роботи аспіраційної установки ЦН 15-300 досить умовні із-за багатьох факторів, що впливають на якісні та кількісні показники очищення повітря. До факторів відносяться: швидкість повітря, розрідження, запиленість, вологість, дисперсність та інші.
У таблиці приведені усереднені дані згідно середньостатистичних умов експлуатації даної універсальної моделі циклона.
Конструкція і габаритно-приєднувальні розміри циклона ЦН 15 300

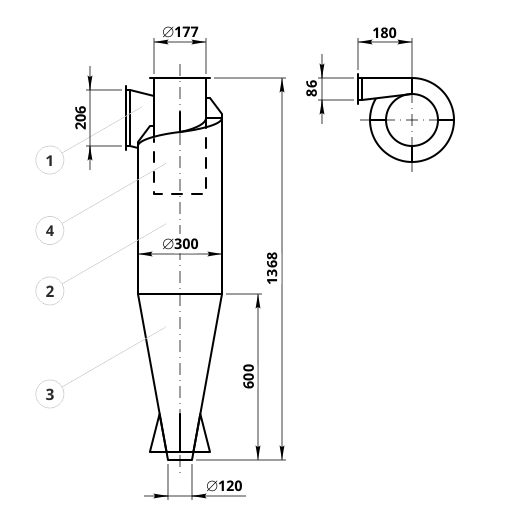

Креслення ЦН-15-300. Влаштування циклона
1. Вхідний патрубок
Нахил відносно горизонталі 15°. Патрубок має зварне з'єднання з корпусом циклона і фланцеве з'єднання з трубопроводом подачі вхідного повітря чи газу. Розміщується з правого чи з лівого боку циліндричної частини циклона.
Призначений вхідний патрубок для подачі та розкручування потоку запиленої газоповітряної суміші в корпус циклона.
Розмір вхідного отвору - 86×180 мм.
2. Циліндрична частина корпуса
Матеріал - листова вуглецева сталь. Всі з'єднання - зварні.
Призначення - виконує роль поверхні ударного контакту пилевих часток та відділення їх від газоповітряної суміші.
Внутрішній діаметр - 300 мм.
3. Конічна частина корпуса
Матеріал, з'єднання - аналогічні п.2. Знизу приварений фланець, а його з'єднання з конусом підсилено лапами.
Призначення - аналогічно п.2, а також функція підтримки необхідного тиску в циклоні та направлення в бункер пилу, що осипається.
4. Вихлопна труба
Матеріал, з'єднання - аналогічні п.2.
Внутрішній діаметр - 177 мм
Особливості замовлення, виготовлення і продажу циклона ЦН-15-300х1
Перед тим як купити циклон ЦН-15-300 потрібно враховувати, що він виготовляється за попереднім замовленням. Будь-які необхідні конструктивні особливості і кастомні рішення також повинні попередньо обговорюватись.
Оскільки вся інформація на сайті представлена для загального ознайомлення, будьласка, звертайтесь в технічний відділ APA Engineering за більш детальною информацією. Якщо Вас цікавить актуальна ціна на циклон ЦН-15-300, терміни виготовлення, гарантія, або бажаєте викласти особливі побажання по своєму замовленню - телефонуйте за номером +380 (98) 765 43 21, пишіть на електронну пошту apa.eng.info@gmail.com, або оформляйте онлайн замовлення на нашому сайті https://dev.apa-engineering.com. Спеціалісти компанії обов'язково вийдуть з Вами на зв'язок і допоможуть з вирішенням будь-яких питань.
Універсальні циклони ЦН-15-300 виготовляються в Україні в місті Київ на заводі ПК "APA Engineering". Вся продукція, що виготовляється, повністю відповідає стандартам ДСТУ (ГОСТ) і проходить обов'язковий контроль якості. Виготовлення і продаж вентиляційного обладнання і промислових пилевловлювачів здійснюється як для підприємств внутрішнього ринку україни, так і для експорту у країни Європи, СНД, Ближнього сходу та Африки. Купити циклон в Україні в роздріб та гуртом можна напряму з завода-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.
Виробнича компанія APA Engineering пропонує самі вигідні умови по ціні, термінам поставки і умовам оплати на всі циклоны. Для постійних замовників завжди діють накопичувальні знижки.
Ми цінуємо Ваш вибір.
