ЦН-15

Загальні дані

• Призначення - уловлювання сухого пилу
• Ефективністьсть - 85...98%
• Продуктивність - 828...67800 м³/час
• Внутрішній діаметр - 300...2400 мм
• Кут нахилу вхідного патрубка - 15°
• Рабочий тиск - не более 5 кПа (500 кгс/м²)
• Швидкість потоку - 2,5...4,0 м/с
• Рабоча температура - от -40 до 200°С
• Кількість циклонів в групі - 1, 2, 3, 4, 6, 8, 10, 12, 14

Застосування циклонів ЦН-15

Область застосування промислових циклонів ЦН-15 досить обширна – це промисловість (машинобудівна, хімічна, нафтопереробна), металургія (чорна, кольорова), енергетика, підприємства по виробництву будівельних матеріалів та багато інших.

Основним призначенням аспіраційних установок ЦН 15 є очищення повітря та газо-повітряних сумішей від сухої і слабозліпаючого пилу, який утворюється в результаті багатьох технологічних процесів – дроблення, транспортування сипучих матеріалів, агломерація, спалювання палива.

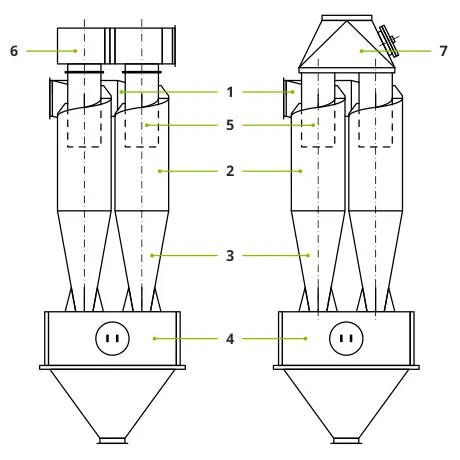

Схема конструктивного виконання циклона ЦН 15

Принцип дії

Циклони ЦН-15 працюють за тим же принципом, що і інші агрегати такого типу - під впливом відцентрової сили пилові частинки вдаряються об внутрішні стінки циліндричної та конічної частини циклона, а потім обсипаються в пиловий бункер.

Єдине, чим циклон пилеуловлювач ЦН-15 виділяєтся среди інших - це спрямованим під кутом 15° (до горизонталі) вхідним потоком запиленого повітря (або газопилової суміші). Як результат - з кожним витком руху потоку маємо менше втрат в швидкості, відповідно й більшу ефективність відділення пилових частинок по всій висоті циклону.


Умови ефективності

1. Концентрація пилу

Пил сухий – без обмежень
Пил, що слабо злипається – до 1000 г/м3
Пил, що помірно злипається – до 250 г/м3

2. Розмір часток пилу

Чим більше розмір часток, тим вище ККД циклону ЦН 15. Наприклад, для пилу більше 10 мкм ККД очищення складе 85…98%.

3. Діаметр циклона

Чим менше діаметр внутрішньої частини корпусу циклону, тим вище його ККД. Основна причина полягає в дії відцентрової сили – чим менше діаметр спіралі пило-газо-повітряного потоку в циклоні, тим з більшою силою частинки пилу вдаряються об стіни та ефективніше відокремлюються від потоку. Але у випадку з абразивним пилом не рекомендується використання циклонів з діаметром корпусу менше 800 мм, так як буде відбуватися підвищений знос корпусу.

4. Швидкість потоку

Оптимальною є 4 м/с. У випадку з абразивним пилом, щоб зменшити знос циклону, швидкість потоку зменшують. Мінімальна граничне значення швидкості допускають 2,5 м/с.

ЦН-15 правого обертання

В таких циклонах вхідний патрубок розташований зліва від корпусу (якщо дивитися з боку входу повітря). Напрямок обертання газоповітряного потоку - за годинниковою стрілкою (вид зверху циклону).

ЦН-15 лівого обертання

Вхідний патрубок - праворуч від корпусу. Напрямок обертання пилоповітряного потоку - проти годинникової стрілки.

Одиночний ЦН-15

Одиночні циклони виготовляються тільки " правого обертання ". Використовуються, коли обсяги очищення повітряно-пилового потоку не великі. Діаметр корпусів - від 300 до 2400 мм
Варіанти комплектації:

• без улітки, без бункера: ЦН-15
• з уліткою: ЦН-15-У
• з уліткою, з бункером: ЦН-15-УП


Груповий (батарейний) ЦН-15

Група з 2-х або 3-х одиниць збирається з циклонів " правого обертання ". Розміщуються в один ряд. Діаметр корпусів - від 300 мм до 900 мм.
Варіанти комплектації:

• з улітками та бункером: ЦН-15-2УП, ЦН-15-3УП
  (група уліток об'єднуються загальним фланцем)

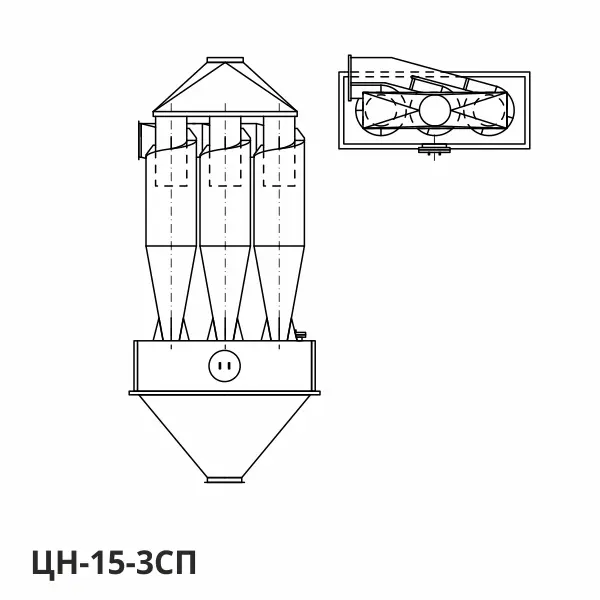

• зі збірником та бункером: ЦН-15-2СП, ЦН-15-3СП

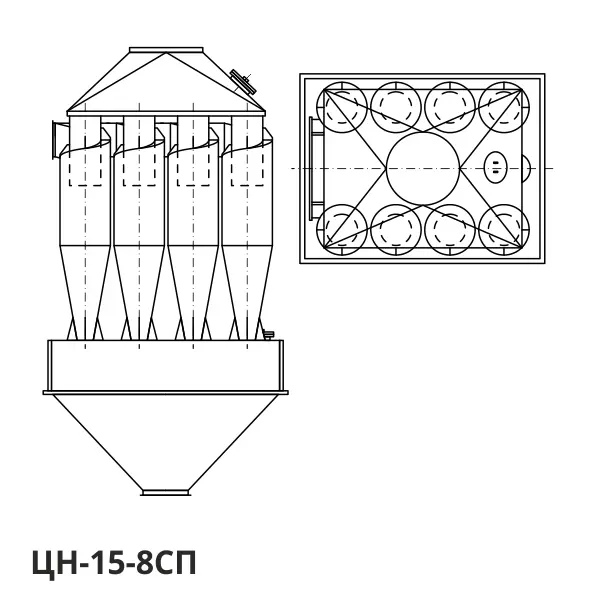

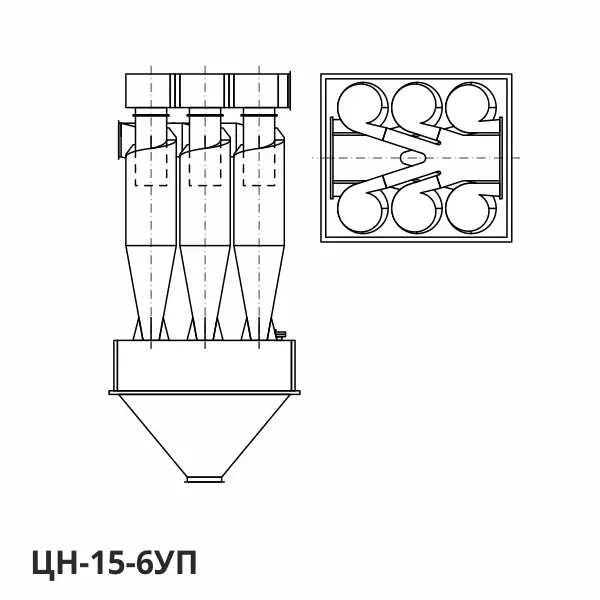

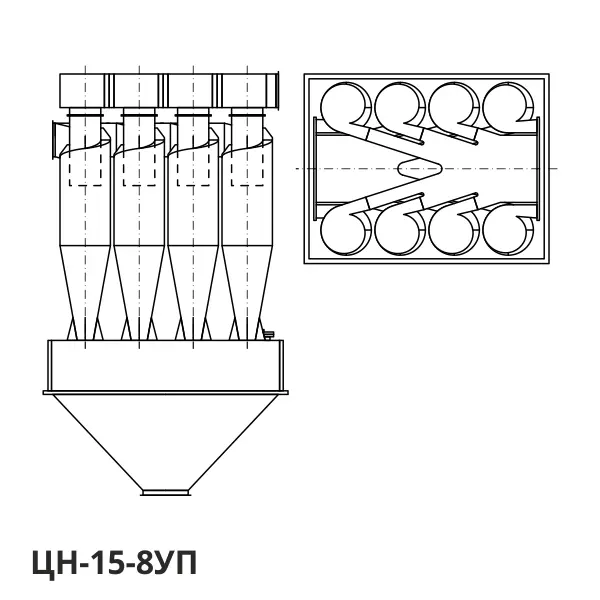

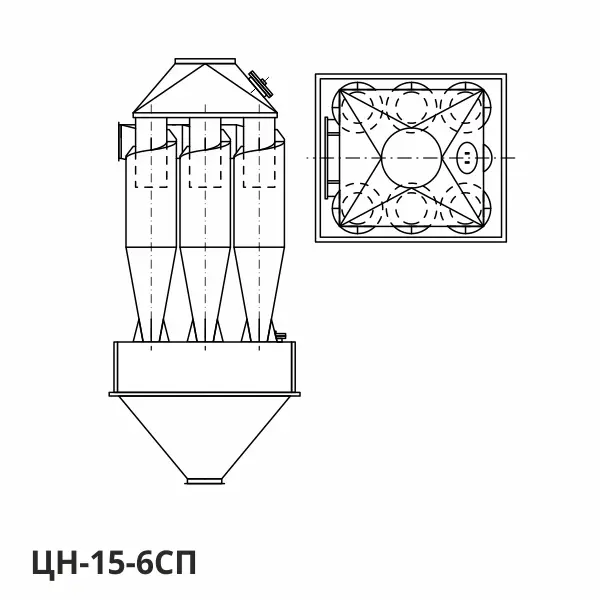

Група з 4, 6, 8 одиниць збирається " 50 на 50 " - половина циклонів " лівого обертання ", половина " правого обертання ". Розміщуються в два ряди. Діаметр корпусів - від 400 мм до 1000 мм.
Варіанти комплектації:

• з улітками та бункером: ЦН-15-4УП, ЦН-15-6УП, ЦН-15-8УП
  (група уліток об'єднуються загальним фланцем)
• зі збіррником та бункером: ЦН-15-4СП, ЦН-15-6СП, ЦН-15-8СП

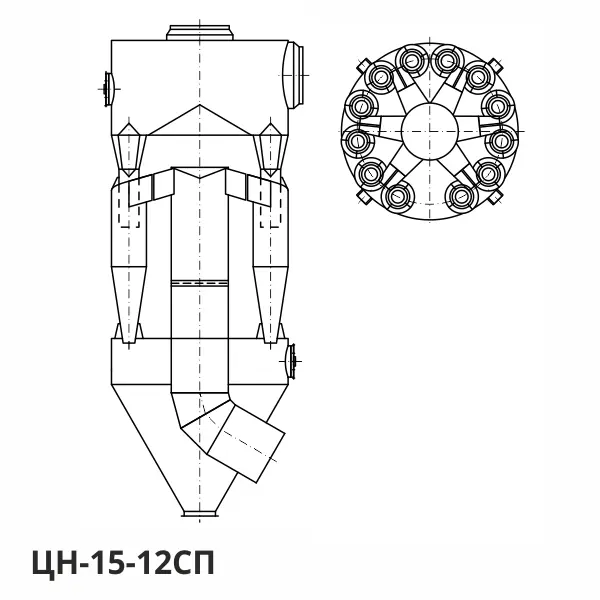

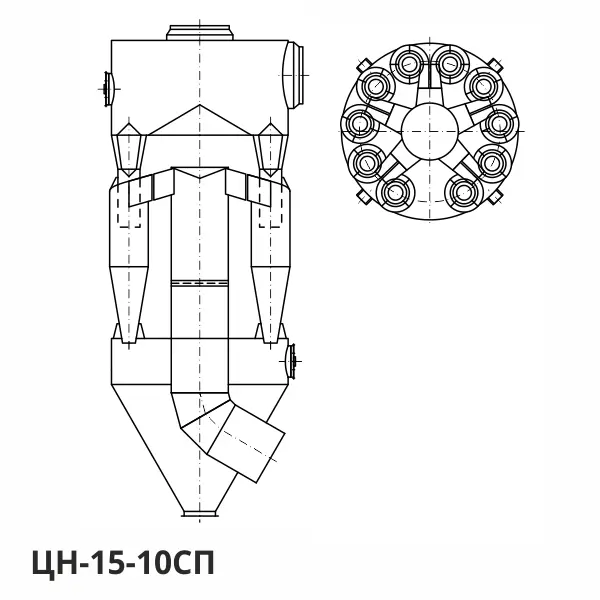

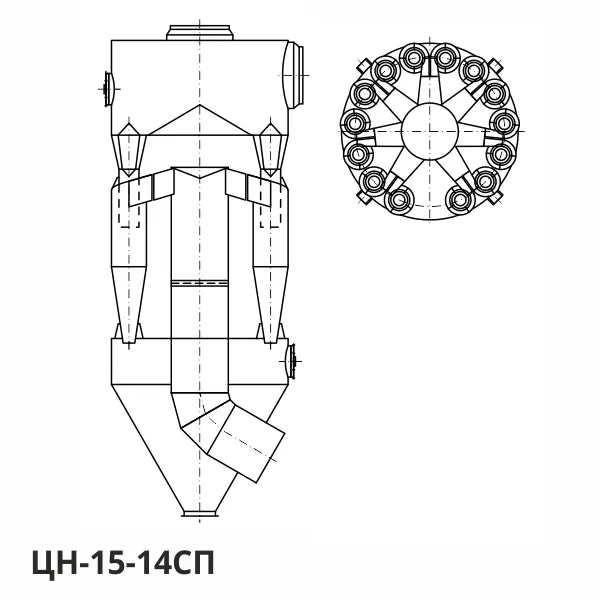

Група з 10, 12, 14 одиниць збирається аналогічно - половина циклонів " лівого обертання ", половина " правого обертання ". Діаметр корпусів - 600, 800, 1000 мм.
Зважаючи на велику кількість циклонів в групі оптимальним конструктивним рішенням є розміщення циклонів навколо трубопроводу подачі газо-повітряно-пилової суміші.
варіанти комплектації:

• зі збірником та бункером: ЦН-15-10СП, ЦН-15-12СП, ЦН-15-14СП


Що таке циклон ЦН-15 марки ЦН та як правильно підібрати модель обладнання? Дане питання часто виникає у клієнта. Групові циклони ЦН-15 являють собою батарейний механізм, застосування якого характеризується очищенням повітря. Конструкція циклона ЦН-15 досить не складна, до складу входять певні запчастини.

При виборі важливо розбиратися яке маркування моделі та в чому його розшифрування: Ц – один циклон, Н - конструкція нииогаз. Циклона ЦН-15 характеристики усі наведені на сайті компанії – продуктивність циклона, його вага та тиск, гідравлічний опір циклона ЦН 15 та ефективність очищення, аеродинамічний опір циклона цн-15 та ступінь очищення. Креслення циклона ЦН 15 з деталізацією зображене на сайті компанії, де показані розміри циклона та його габарит. Креслення завантажити та подивитись можна на сайті компанії.

Завод APA Engineering на замовлення може виготовити циклон одиночний типу ЦН-15 за вашими індивідуальними параметрами та змінити технічні характеристики. Попередньо проводиться розрахунок циклона ЦН-15 та озвучується його вартість.

Група циклонів проходить детальну перевірку на дотримання умов за ГОСТ. Кожен циклон ЦН-15 серія 15 отримує сертифікат відповідності. Виробник не публікує підробленні відгуки та виставляє тільки справжні та професійні фото. Це пристрій, якість якого в компанії підтверджена роками.

Інструкція з експлуатації циклона ЦН-15 містить опис про те, яка установка циклона та в чому його налаштування до роботи. Інструкція та паспорт завжди додаються до кожного замовленого обладнання. Також у них міститься характеристика щодо підключення до мережі та принцип роботи циклона ЦН номер 15.

Як купити циклон ЦН-15 Київ / Україна? Замовити обладнання на сайті компанії або ж зателефонувати нашим менеджерам. Спеціалісти готові завжди проконсультувати. Потрібна заміна? Вам швидко підберуть аналог до моделі.
