ЦН-15-400х1УП
Варіанти комплектації електродвигуном
| Технічні параметри ЦН-15 ЦН-15-400х1УП | |||
|---|---|---|---|
| Найменування | Продуктивність м³/год | Ціна | |
| ЦН-15-400х1УП | 1 450 ... 1 691 | 50 354,00 ₴ | |
| Технічні параметри ЦН-15-400х1УП | |
|---|---|
| ЦН-15-400х1УП | |
| Артикул | — |
| Продуктивність | 1 450 ... 1 691 |
| Ціна |
50 354,00 ₴
|

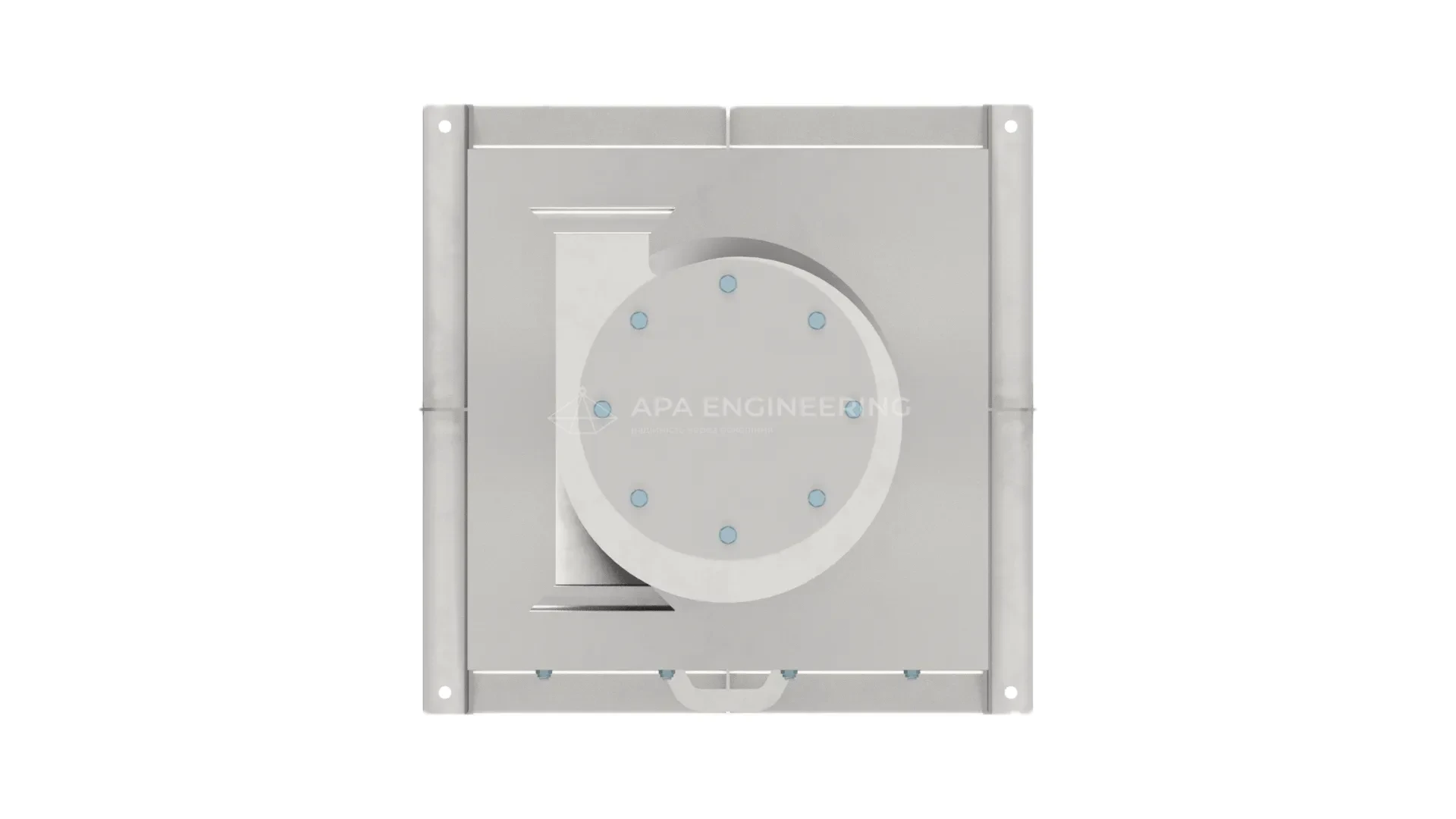

Характеристики універсального циклона ЦН 15 400 1УП з равликом і бункером
Основні характеристики
- Ефективність - 85...98% (частки пилу від 10 мкм)
- Продуктивність - 1 691 м³/год
- Внутрішній діаметр - 400 мм
- Кут нахилу вхідного патрубка - 15°
- Рабоча температура - від -40 до 200°С
- Виконання:
- лівий (або правий), одинарний - Комплектація:
- корпус циклона ЦН-15-400х1УП (1 шт.)
- улітка циклона ЦН-15-400х1УП (1 шт.)
- бункер циклона ЦН-15-400х1УП (1 шт.)
Застосування циклонів ЦН15-400х1УП
Основною функцією промислового циклона ЦН 15 400 1УП є очистка повітря і газоповітряних сумішей від сухого пилу, і такого, що слабо злипається, який утворюється в наслідок технологічних процесів на об'єктах:
- промисловість (хімічна, нафтопереробна, деревообробна, машинобудівна)
- металургія (черна, кольорова)
- енергетика
- виробництво будівельних матеріалів, повітряне транспортування матеріалів та інш.
В цілому, пилевловлювач ЦН-15х400х1УП частіше всього використовується для пилу, для сажі, для золи.
Позначення маркування циклона ЦН-15-400х1УП
ЦН - 15 - 400 × 1УП
де
Ц
Н
15
400
1
У
П
-
-
-
-
-
-
-
циклон
конструкція НИИОгаза
кут нахилу вхідного патрубка (по відношенню до горизонталі)
внутрішній діаметр циклона (в міліметрах)
кількість циклонів в групі (1 шт.)
улітка (камера очищеного повітря у вигляді равлика)
пірамідальний бункер
ВАЖЛИВО!
При виготовленні може використовуватись листовий метал товщиною від 1,5 до 3,0 мм. Від цього напряму залежить кінцева вартість циклона ЦН-15-400-1УП. Тому, всі конструктивні особливості потрібно заздалегідь погоджувати з технічним відділом APA Engineering.
Технічні характеристики одиночного циклона ЦН 15-400х1УП
| Циклон | Продуктивність | Швидкість потоку | Тиск, MAX | Температура, MAX | Діаметр корпуса | Габаритна висота | Маса |
|---|---|---|---|---|---|---|---|
| м³/год | м/с | кПа | °C | мм | мм | кг | |
| ЦН-15-400х1УП | 1 450 ... 1 691 | 2,5...4,0 | 5 | 200 | 400 | 3 000 | 260 |
Технічні параметри роботи аспіраційної установки ЦН 15 400х1УП досить умовні із-за багатьох факторів, що впливають на якісні та кількісні показники очищення повітря. До факторів відносяться: швидкість повітря, розрідження, запиленість, вологість, дисперсність та інші.
У таблиці приведені усереднені дані згідно середньостатистичних умов експлуатації даної універсальної моделі циклона.
Конструкція і габаритно-приєднувальні розміри циклона ЦН 15 400 1УП

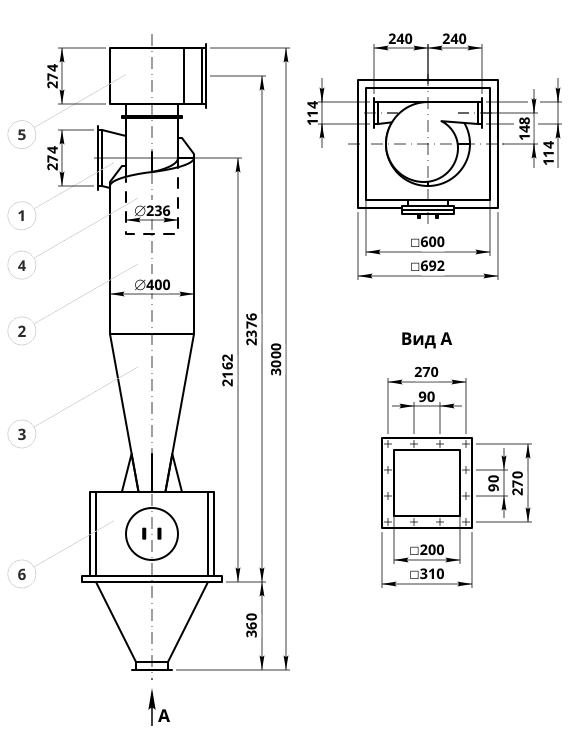

Креслення ЦН-15-400х1УП. Влаштування циклона
1. Вхідний патрубок
Нахил відносно горизонталі 15°. Патрубок має зварне з'єднання з корпусом циклона і фланцеве з'єднання з трубопроводом подачі вхідного повітря чи газу. Розміщується з правого чи з лівого боку циліндричної частини циклона.
Призначений вхідний патрубок для подачі та розкручування потоку запиленої газоповітряної суміші в корпус циклона.
Розмір вхідного отвору - 114×274 мм.
2. Циліндрична частина корпуса
Матеріал - листова вуглецева сталь. Всі з'єднання - зварні.
Призначення - виконує роль поверхні ударного контакту пилевих часток та відділення їх від газоповітряної суміші.
Внутрішній діаметр - 400 мм.
3. Конічна частина корпуса
Матеріал, з'єднання - аналогічні п.2. Знизу приварений фланець, а його з'єднання з конусом підсилено лапами.
Призначення - аналогічно п.2, а також функція підтримки необхідного тиску в циклоні та направлення в бункер пилу, що осипається.
4. Вихлопна труба
Матеріал, з'єднання - аналогічні п.2.
Внутрішній діаметр - 236 мм
5. Улітка (камера очищеного повітря)
Використовується у випадку необхідності подальшого транспортування очищеного повітря по воздуховоду. Перевага використання улітки - перенаправлення закрученого повітря, яке піднімається по вихлопній трубі, в канал воздуховода з мінімальним аеродинамічним опором (втрати швидкості мінімальні).
Розмір вихідного отвору - 114×274 мм.

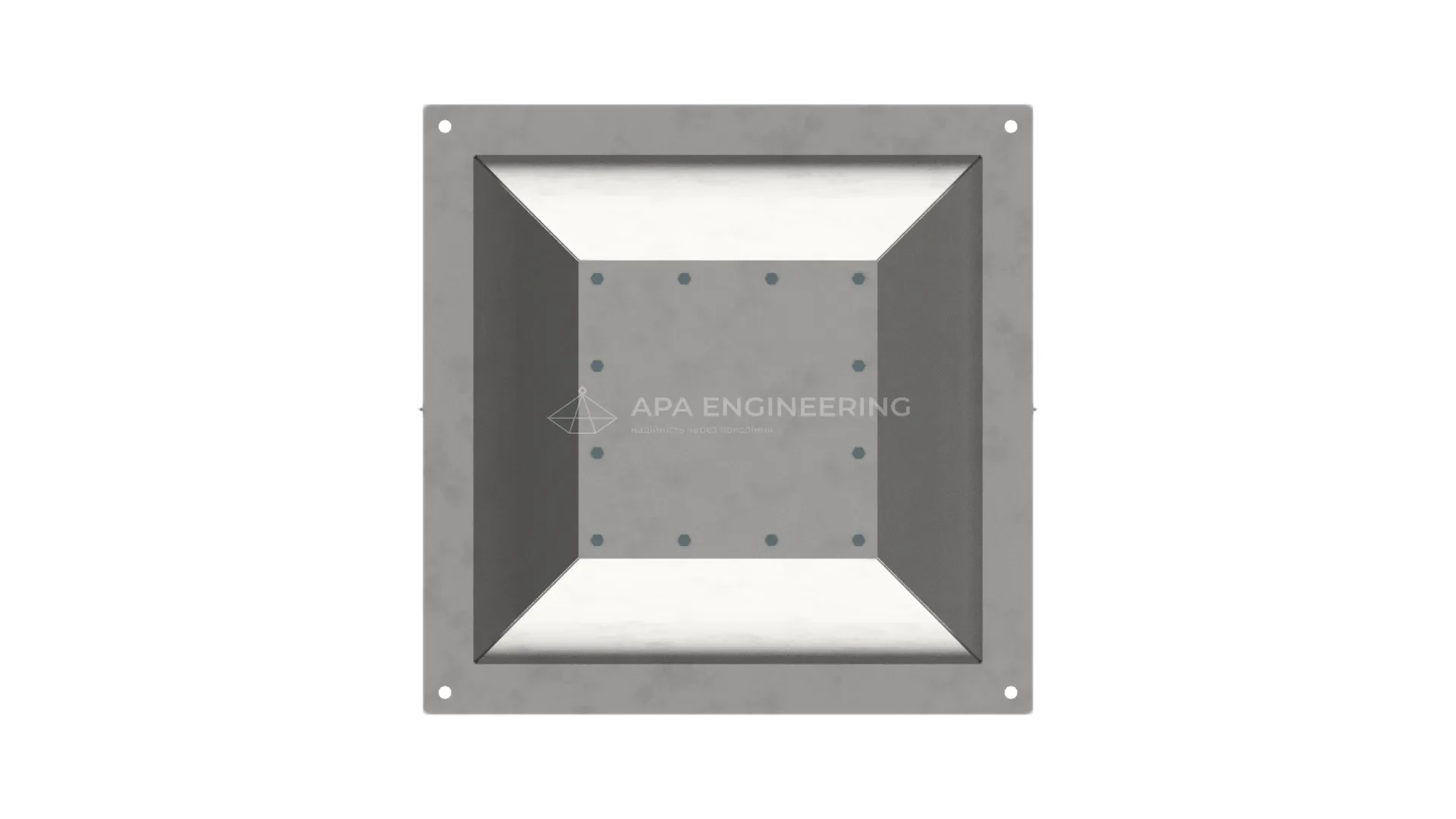

6. Пірамідальний бункер
Призначений для збору пилу, що висипається з циклона.
Особливості замовлення, виготовлення і продажу циклона ЦН-15-400-1УП
Перед тим як купити циклон ЦН-15-400х1УП з равликом і бункером потрібно враховувати, що він виготовляється за попереднім замовленням. Будь-які необхідні конструктивні особливості і кастомні рішення також повинні попередньо обговорюватись.
Оскільки вся інформація на сайті представлена для загального ознайомлення, будьласка, звертайтесь в технічний відділ APA Engineering за більш детальною информацією. Якщо Вас цікавить актуальна ціна на циклон ЦН-15-400х1УП, терміни виготовлення, гарантія, або бажаєте викласти особливі побажання по своєму замовленню - телефонуйте за номером +380 (98) 765 43 21, пишіть на електронну пошту apa.eng.info@gmail.com, або оформляйте онлайн замовлення на нашому сайті https://dev.apa-engineering.com. Спеціалісти компанії обов'язково вийдуть з Вами на зв'язок і допоможуть з вирішенням будь-яких питань.
Універсальні циклони ЦН-15-400 УП виготовляються в Україні в місті Київ на заводі ПК "APA Engineering". Вся продукція, що виготовляється, повністю відповідає стандартам ДСТУ (ГОСТ) і проходить обов'язковий контроль якості. Виготовлення і продаж вентиляційного обладнання і промислових пилевловлювачів здійснюється як для підприємств внутрішнього ринку україни, так і для експорту у країни Європи, СНД, Ближнього сходу та Африки. Купити циклон в Україні в роздріб та гуртом можна напряму з завода-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.
Виробнича компанія APA Engineering пропонує самі вигідні умови по ціні, термінам поставки і умовам оплати на всі циклоны. Для постійних замовників завжди діють накопичувальні знижки.
